En la fabricación moderna de chapa metálica, seleccionar las herramientas correctas para la prensa plegadora es tan importante como elegir la máquina plegadora adecuada. Entre todas las opciones de herramientas inferiores, V muere y Tú mueres son las dos soluciones más utilizadas en las operaciones de plegado con prensa plegadora.
Aunque ambos están diseñados para doblar chapa metálica, sus estructuras, aplicaciones, rendimiento de doblado y capacidades de conformado son muy diferentes.
Muchos fabricantes se enfrentan a menudo a la misma pregunta:
¿Esta pieza debe doblarse con una matriz en V o con una matriz en U?
En algunos casos, una matriz en V estándar puede sustituir a una matriz en U y reducir los costes de utillaje. Sin embargo, en otros, el uso de una matriz en V en lugar de una matriz en U puede provocar interferencias, deformaciones, una mala uniformidad angular o incluso fallos por doblado.
Este artículo explica las diferencias entre Matrices en U y matrices en V para prensas plegadoras, incluido:
Si participa en el doblado de chapa metálica, la selección de herramientas para prensas plegadoras CNC o la producción de cajas dobladas, esta guía le ayudará a elegir la solución de herramientas adecuada.

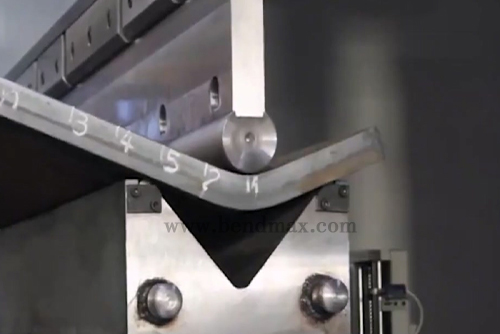

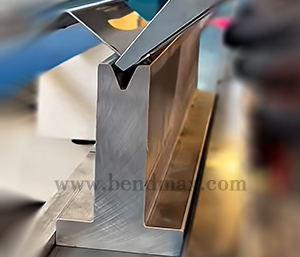

A V muere Es la matriz inferior más utilizada en el plegado con prensa plegadora.
La ranura de trabajo tiene forma de V y se utiliza principalmente para operaciones estándar de doblado al aire y doblado inferior.
Gracias a su versatilidad y menor coste de producción, la matriz en V se ha convertido en la solución de utillaje estándar para la mayoría de los talleres de fabricación de chapa metálica.
El Chip V único Contiene una abertura en forma de V y se utiliza habitualmente para aplicaciones estándar de doblado de chapa metálica.
Las aplicaciones típicas incluyen:
Principales ventajas:
Los troqueles en V simple son ideales para operaciones de plegado CNC de alta eficiencia.

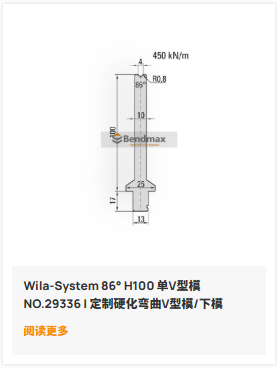

Wila-System 86° H100 Matriz en V simple N.° 29336
Matriz en V/herramienta inferior de doblado endurecido personalizado

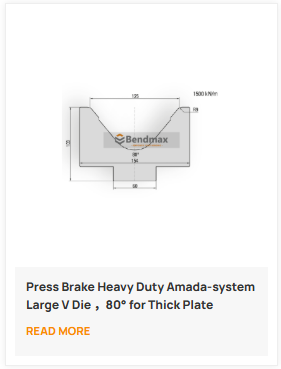

Prensa plegadora de alta resistencia Amada-system con matriz en V grande
80° para doblado de chapa gruesa

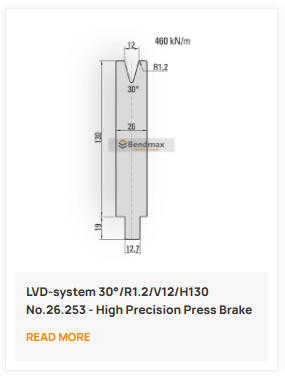

Sistema LVD 30° R1.2 V12 H130 N.° 26253
Plegadora de alta precisión con matriz en V
A Troquel doble V Incluye dos aberturas en forma de V de diferentes tamaños. Este diseño permite a los operarios procesar materiales de distintos espesores sin necesidad de cambiar de herramienta con frecuencia.
Ventajas:
Las matrices de doble V se utilizan ampliamente en fábricas de fabricación medianas y grandes.

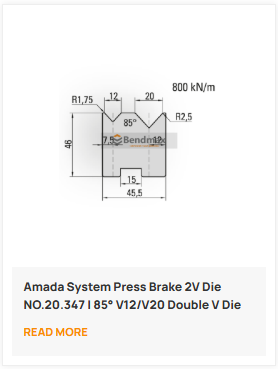

Prensa plegadora Amada System 2V Matriz NO.20.347
Matriz de doble V de 85° V12/V20 para doblado de precisión de calibre ligero

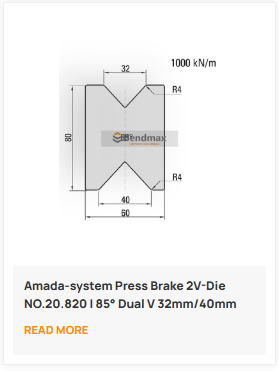

Prensa plegadora Amada-system 2V-Die NO.20.820
Doble V de 85° de 32 mm/40 mm con aberturas en V superior e inferior
A Chip multi-V Integra múltiples aberturas en forma de V en un solo cuerpo de matriz.
Es especialmente adecuado para:
Beneficios:

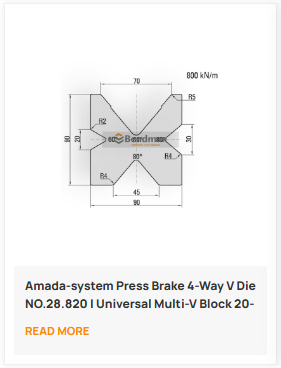

Plegadora Amada-system de 4 vías con matriz en V N.° 28.820
Bloque Multi-V Universal de 20-70 mm

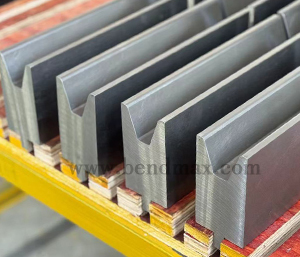

A Matriz de radio V Presenta una base con ranura redondeada en lugar de una base en forma de V afilada.
Se utiliza comúnmente para:

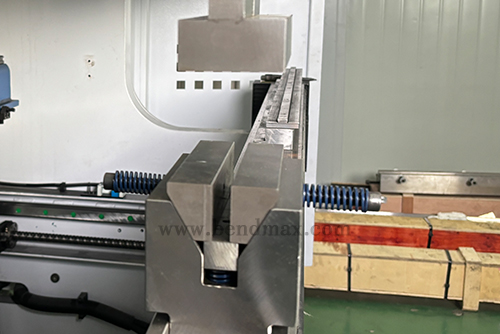

A Muere Es una matriz inferior de canal profundo diseñada específicamente para doblar piezas con bridas profundas o estructuras en forma de caja.
En comparación con los troqueles en V estándar, los troqueles en U proporcionan un espacio libre significativamente mayor dentro de la abertura del troquel.
Esto las hace muy adecuadas para operaciones de doblado complejas en las que es probable que se produzcan interferencias.
La matriz U estándar se utiliza principalmente para:
Características:
Este tipo de matriz en forma de U está diseñada para:
Ventajas:
Los troqueles en U que no dejan marcas suelen incluir:
Estos troqueles se utilizan ampliamente para:
Los troqueles en forma de U personalizados están especialmente diseñados para estructuras de piezas únicas.
Son comunes en industrias como:

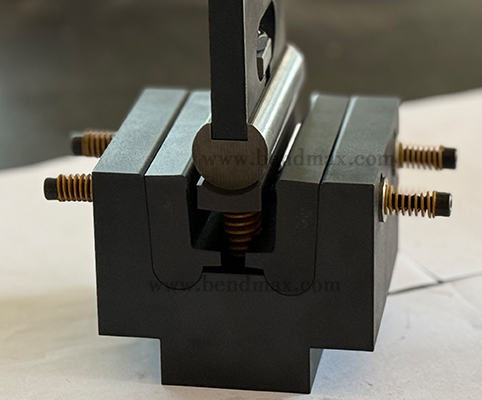

Troquel U estándar
Matriz de plegadora de canal profundo diseñada para el plegado de cajas, bridas profundas y el conformado de chapa metálica sin interferencias.

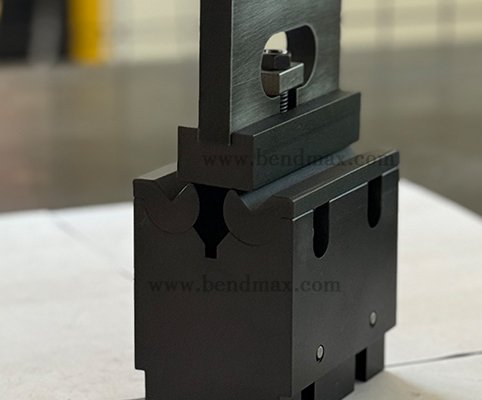

Matriz de canal estándar
Matriz inferior estándar tipo canal, adecuada para el doblado en forma de U, el conformado de carcasas y las operaciones de doblado en varias etapas.

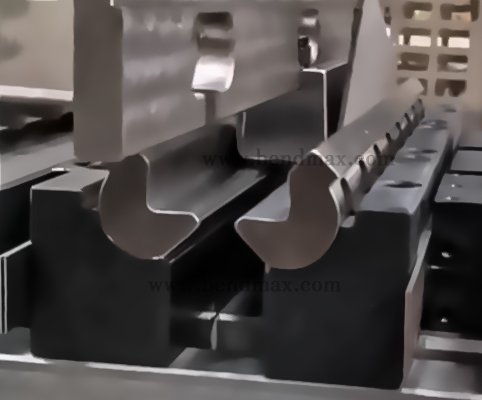

Troqueles de canal sin marcas
Troqueles de canal que no dejan marcas, con diseño de protección de superficie para el doblado de acero inoxidable, aluminio y chapa metálica decorativa.

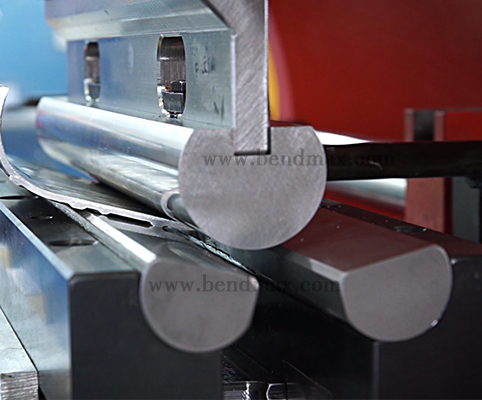

Sin marcar U Die
Matriz inferior en forma de U con protección de PU o nylon para evitar arañazos durante las aplicaciones de doblado de precisión.

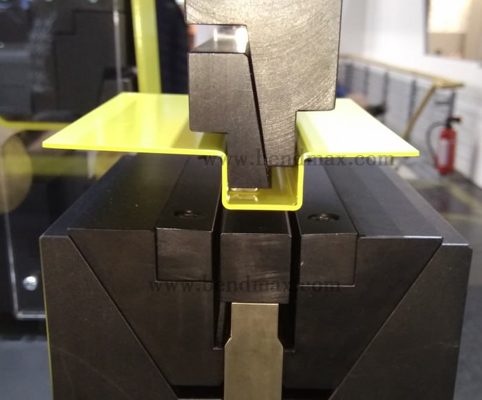

Troqueles en U personalizados
Troqueles en U diseñados a medida para perfiles especiales, plegado de cajas profundas y requisitos complejos de conformado de chapa metálica.
| Comparación | V Die | Muere |
|---|---|---|
| Estructura de la herramienta | Ranura estrecha en forma de V Estructura estandarizada Adecuado para doblado general | Cavidad profunda en forma de U Mayor espacio libre interno Diseñado para curvas profundas o complejas. |
| Rango de aplicación | Codos estándar de 90° Control del aire Producción de alta velocidad Fabricación general de chapa metálica | Doblado de cajas Piezas de brida profunda Curvas de retorno Operaciones de doblado en varias etapas |
| Resistencia a las interferencias Esta es una de las mayores diferencias. | Al doblar piezas profundas, la pieza de trabajo puede chocar con: • Morir hombros • Paredes laterales del troquel • Estructura del punzón superior | Las matrices en forma de U proporcionan un espacio interno adicional que evita interferencias durante las operaciones de doblado profundo. |
| Ventajas de los troqueles V | Ventajas de los troqueles en U |
|---|---|
Mayor eficiencia de producción Los troqueles en V son más fáciles de instalar y reemplazar, lo que los hace ideales para:
| Mayor espacio libre para curvas profundas Esta es la ventaja más importante de los troqueles U. Al doblar estructuras de caja profunda, los troqueles en V estándar suelen generar problemas de interferencia. Los troqueles U solucionan este problema al proporcionar una cavidad más profunda. |
Menor costo de herramientas Debido a su estructura más simple, los troqueles en forma de V son más económicos que los troqueles en forma de U. Esto reduce:
| Mejor para la fabricación de cajas y gabinetes. Las aplicaciones incluyen:
Estos productos suelen requerir múltiples curvas pronunciadas. Los troqueles U mejoran enormemente la estabilidad del proceso de conformado. |
Mejor compatibilidad Los troqueles en V son compatibles con la mayoría de los sistemas de herramientas estándar para prensas plegadoras. Por ejemplo:
| Menor riesgo de daños en la superficie. Muchos troqueles U están diseñados con sistemas de protección que no dejan marcas. Esto es esencial para:
|
Ideal para el control del aire El plegado con prensas modernas depende cada vez más de la tecnología de plegado neumático. Los troqueles en V son la opción preferida porque ofrecen:
| Adecuado para estructuras complejas Los troqueles U suelen ser necesarios para:
Estas estructuras son difíciles o imposibles de procesar con matrices en V estándar. |
En algunas aplicaciones de doblado, una matriz en V puede sustituir con éxito a una matriz en U.
Esto ayuda a reducir los costos de utillaje y a mejorar la flexibilidad. Por lo tanto, el objetivo final de presentar sus principios de funcionamiento, ventajas y desventajas es que podamos utilizarlos de forma razonable y eficaz para satisfacer nuestras necesidades.
Sin embargo, deben tenerse en cuenta varias condiciones importantes.
Si la brida es poco profunda, es menos probable que se produzcan interferencias. En este caso, una matriz en V estándar puede ser suficiente.
Algunos ejemplos comunes son:

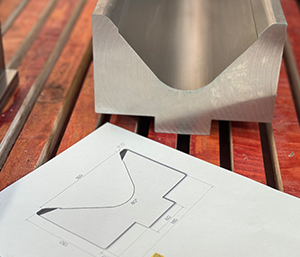

Aumentar el tamaño de la abertura en V crea más espacio libre. Esto permite doblar algunas estructuras de caja poco profundas sin necesidad de una matriz en U.
Sin embargo, las aberturas en V más grandes también producen:

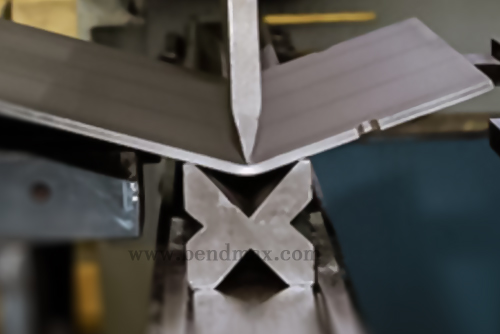

El doblado al aire reduce el contacto entre la pieza y la matriz. Esto puede ayudar a evitar interferencias en ciertas operaciones de doblado complejas.
Como resultado, muchos talleres de fabricación modernos utilizan:
para reducir la necesidad de matrices U especializadas.

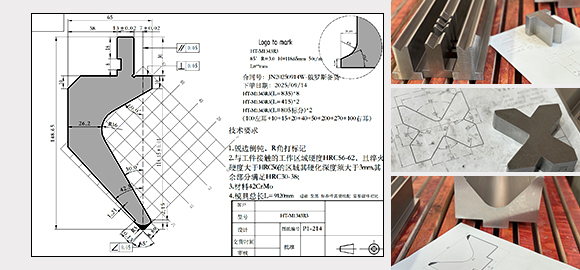

A veces, la interferencia proviene del punzón superior en lugar de la matriz inferior.
Usando:
puede permitir que una matriz en V estándar realice curvaturas más complejas.
Si bien sustituir una matriz en forma de U por una matriz en forma de V puede reducir los costes de utillaje, también introduce varios riesgos.
Si la brida es demasiado profunda, la pieza de trabajo puede chocar con los hombros de la matriz. Esto puede causar:
Las grandes aberturas en forma de V aumentan el radio de curvatura interior. Esto puede afectar a:
El doblado al aire con matrices en V grandes suele generar mayor efecto de recuperación elástica. Puede ser necesario compensar el ángulo adicionalmente.
Los troqueles V estándar pueden dejar marcas fácilmente en:
En estas situaciones, los troqueles U que no dejan marcas son más seguros.

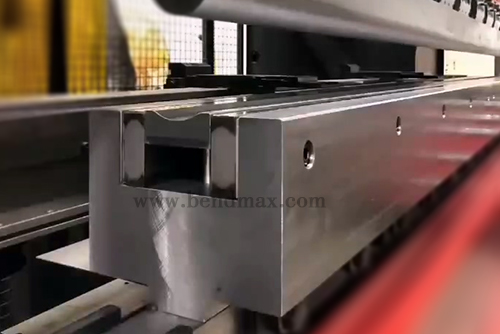

Existen varias situaciones en las que un dado en forma de U es esencial.

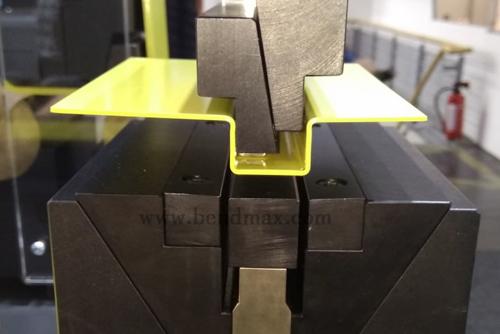

Los armarios eléctricos profundos y las piezas de las carcasas suelen requerir matrices en forma de U, ya que las matrices en forma de V estándar no proporcionan suficiente espacio libre.
A medida que se forman más dobleces, la estructura de la pieza se vuelve cada vez más compleja.
Los troqueles en forma de U proporcionan el espacio necesario para la formación en etapas posteriores.
Las bridas de gran tamaño aumentan significativamente los riesgos de interferencia.
Sobre todo para materiales gruesos, a menudo son necesarios los troqueles en forma de U.
Para acero inoxidable pulido a espejo o chapa metálica pintada, las matrices en forma de U con insertos protectores proporcionan una protección de superficie mucho mejor.
Aplicaciones como:
Por lo general, requieren chips U dedicados.
En el plegado con prensas plegadoras modernas, ni las matrices en U ni las matrices en V son universalmente mejores. En cambio:
Cada tipo de herramienta está diseñada para diferentes requisitos de doblado.
Los troqueles V son ideales para:
Los troqueles U son esenciales para:
Hoy en día, muchos fabricantes de chapa metálica intentan sustituir las matrices en U por matrices en V de mayor tamaño siempre que sea posible con el fin de:
Sin embargo, para aplicaciones de flexión profunda y compleja, las matrices en forma de U siguen siendo insustituibles.
La mejor estrategia de herramientas suele ser una combinación equilibrada de:
Esto proporciona el equilibrio óptimo entre:
