¿Qué son las herramientas para prensas plegadoras? La guía definitiva para fabricantes.

En el mundo de la metalurgia, si la plegadora es la fuerza motriz, las herramientas son, sin duda, el cerebro. Son el factor determinante entre una pieza precisa y un trozo de chatarra.

Las herramientas para plegadoras se refieren a las herramientas especializadas —compuestas por un punzón superior y una matriz inferior— que se utilizan en una plegadora para doblar y dar forma a la chapa metálica. Estas herramientas trabajan en conjunto: la matriz crea la cavidad y el punzón aplica la fuerza para generar ángulos y formas precisas.

Como un Fabricante de herramientas para prensas plegadorasGestionamos proyectos de doblado complejos a diario. Sin embargo, a menudo nos encontramos con que incluso los clientes más experimentados no comprenden del todo los fundamentos del utillaje. Por ello, desde la perspectiva de un gerente de fábrica, aquí les ofrecemos una explicación sencilla y práctica.

1. ¿Qué son las herramientas para prensas plegadoras? Lo básico

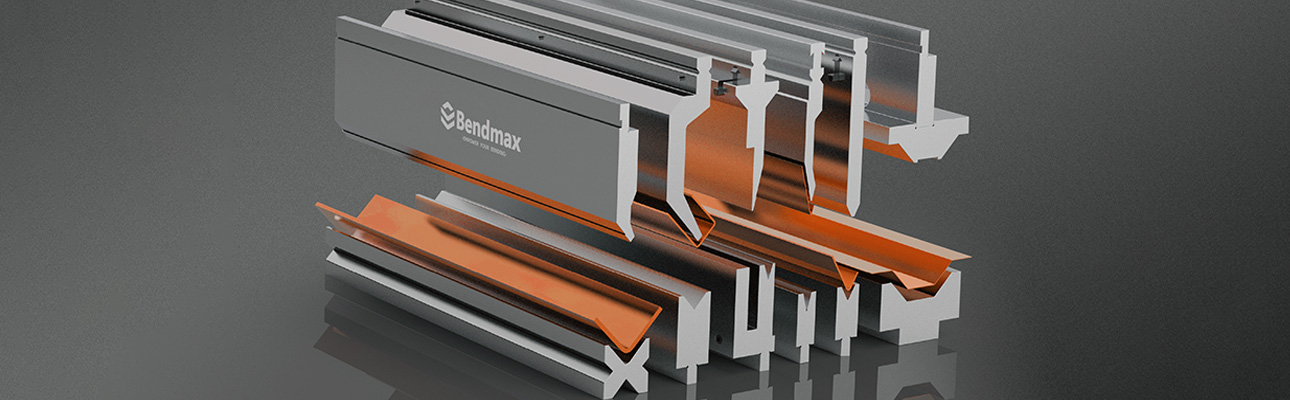

En términos sencillos, el utillaje de la plegadora se refiere a las herramientas especializadas instaladas en una máquina plegadora para doblar y dar forma a la chapa metálica. Su funcionamiento se basa en un principio simple:

• El punzón (herramienta superior): montado en el ariete superior, aplica presión al metal.
• La matriz (herramienta inferior): montada sobre la bancada, soporta el metal y determina el ángulo de doblado.

La chapa metálica se coloca entre estas dos herramientas. A medida que el pistón desciende, fuerza el material contra la matriz, creando un doblado preciso. Aunque parezca sencillo, la geometría, la dureza y el diseño de estas herramientas marcan la diferencia entre una pieza perfecta y una defectuosa.

Componentes clave de un conjunto de herramientas

Antes de adentrarnos en los tipos, veamos la anatomía:

• Ram & Bed: La parte superior móvil y la parte inferior fija de la máquina.
• Sistema de sujeción: Mecanismo (mecánico o hidráulico) que sujeta firmemente el punzón y la matriz.
• Sistema de seguridad/Clic de seguridad: Una característica de seguridad en los punzones para evitar que se caigan durante los cambios de herramienta.

2. Clasificación: Tipos de punzones (herramientas superiores)

La forma del punzón determina qué tipo de perfiles se pueden doblar. Estos son los tipos más comunes que se encuentran en los talleres:

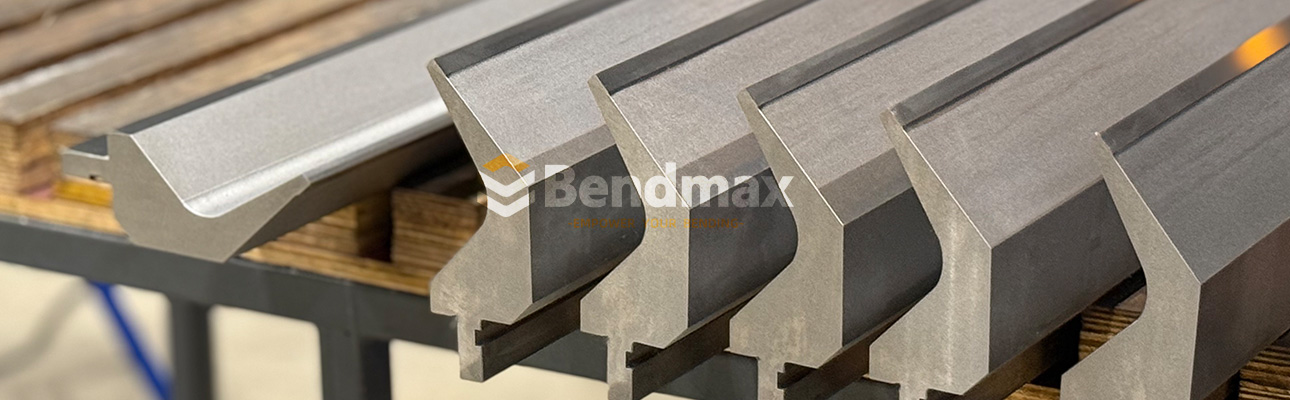

Punzón estándar (punzón recto)

La herramienta más utilizada en la industria. Suele tener una forma sencilla y se emplea para codos estándar de 90° o ángulos simples en piezas sin bridas de retorno.

1. Punzón de cuello de cisne

El punzón Gooseneck, que recibe su nombre por su forma, tiene un perfil profundamente hundido (relieve).

Es esencial para doblar perfiles en U o piezas con bridas de retorno profundas. La sección recortada permite que la parte del metal ya doblada pase sin chocar con el punzón.

2. Punzón de ángulo agudo

Estos punzones tienen un ángulo de punta muy agudo (normalmente de 30° a 60°).

Se utilizan principalmente para el doblado al aire. Al doblar el metal más allá de los 90° (por ejemplo, hasta los 85°), se compensa el efecto de recuperación elástica, lo que permite que el metal vuelva a su posición original de 90°. También se utilizan para crear ángulos agudos.

3. Perforadora de faja

Un punzón estrecho y especializado, frecuentemente utilizado en la industria de marcos de puertas y ventanas. Su perfil delgado permite acceder a espacios muy reducidos o crear perfiles de jamba complejos.

3. Clasificación: Tipos de matrices (herramientas inferiores)

Troqueles V (El estándar)

El tipo de matriz más común. Presenta una ranura en forma de V.

• Matriz en V simple: Tiene una sola ranura. Alta precisión, se usa frecuentemente para doblado de alta resistencia.
• Troquel Multi-V (Troquel de 4 vías): Un bloque con cuatro aberturas en V diferentes en cada lado. Se gira el bloque para cambiar el ancho de la abertura en V. Ideal para talleres que cambian frecuentemente el grosor del material.

Troqueles para dobladillo/aplanado

Se utiliza para crear un "dobladillo" (un borde doblado y seguro) en láminas de metal. Este es un proceso de dos pasos:

• Dobla la lámina formando un ángulo agudo (aprox. 30°).
• Utilice la parte superior plana de la matriz para aplastar el metal.

Aplicación: Bordes seguros en armarios, cajones y carcasas electrónicas.

4. Tipos de herramientas para prensas plegadoras: Tabla comparativa

Uno de los aspectos más confusos para los principiantes es el "Estilo" o "Estándar". No se puede usar un punzón americano en un soporte europeo sin un adaptador.

Aquí tienes una breve comparación para ayudarte a identificar lo que necesitas:

Si gestionas un taller con una gran variedad de productos y un volumen de producción bajo (cambiando la configuración 10 veces al día), invertir en abrazaderas tipo Wila/Trumpf o de cambio rápido para herramientas europeas se amortizará con el ahorro en mano de obra en el plazo de un año.

5. ¿Cómo seleccionar las herramientas adecuadas?

Elegir la herramienta adecuada tiene que ver con la física, no solo con la forma. La decisión más importante es la apertura de la matriz en V.

La "Regla del 8" (para el control del aire)

Para acero dulce estándar, la regla general para seleccionar la abertura de la matriz en V es:

Ejemplo: Si está doblando acero dulce de 2 mm de espesor, necesita una abertura en V de 16 mm (2*8=16).

Guía de selección de apertura en V

El uso de una matriz en V más pequeña reduce el radio, pero requiere mucha más fuerza. El uso de una matriz en V más grande reduce la fuerza necesaria, pero aumenta el radio.

Material y dureza

No te fijes solo en la forma; fíjate en el tipo de acero.

• 42CrMo (Acero al cromo-molibdeno): El estándar de la industria para herramientas de alta calidad.
• Dureza: Una buena herramienta debe tener una dureza en el núcleo para mayor tenacidad (aprox. 30 HRC) y una dureza superficial de 50-60 HRC (mediante endurecimiento por láser o inducción). Esta alta dureza superficial es fundamental si se busca durabilidad. Herramientas para prensas plegadoras de acero inoxidable, ya que el acero inoxidable es abrasivo y puede dañar rápidamente las herramientas más blandas.

6. Mantenimiento: Cómo prolongar la vida útil de la herramienta

Las herramientas son activos costosos. A continuación, le indicamos cómo recomendamos su mantenimiento en la fábrica:

• Limpieza antes de usar: Limpie siempre la punta del punzón y el hombro de la matriz. La cascarilla de laminación del acero laminado en caliente actúa como papel de lija y, con el tiempo, deteriorará la precisión de la herramienta.
• Carga centralizada: Evite doblar piezas pequeñas exactamente en el mismo punto de la máquina todos los días. Esto provoca un desgaste desigual. Mueva las herramientas a lo largo de la bancada.
• Almacenamiento adecuado: No tire las herramientas en un contenedor. Utilice un armario para herramientas con revestimientos de madera o plástico. El contacto directo entre las piezas metálicas durante el almacenamiento provoca astilladuras y abolladuras.
• Lubricación: Para trabajos de doblado intensivos, utilice una película protectora o lubricante para reducir la fricción y las marcas.

7.Reflexiones finales

Las herramientas para plegadoras no son solo bloques de metal; son instrumentos de precisión. Comprender la diferencia entre un punzón de cuello de cisne y uno recto, o saber cuándo aplicar la "Regla del 8", influye directamente en la eficiencia de la producción y la calidad del producto.
