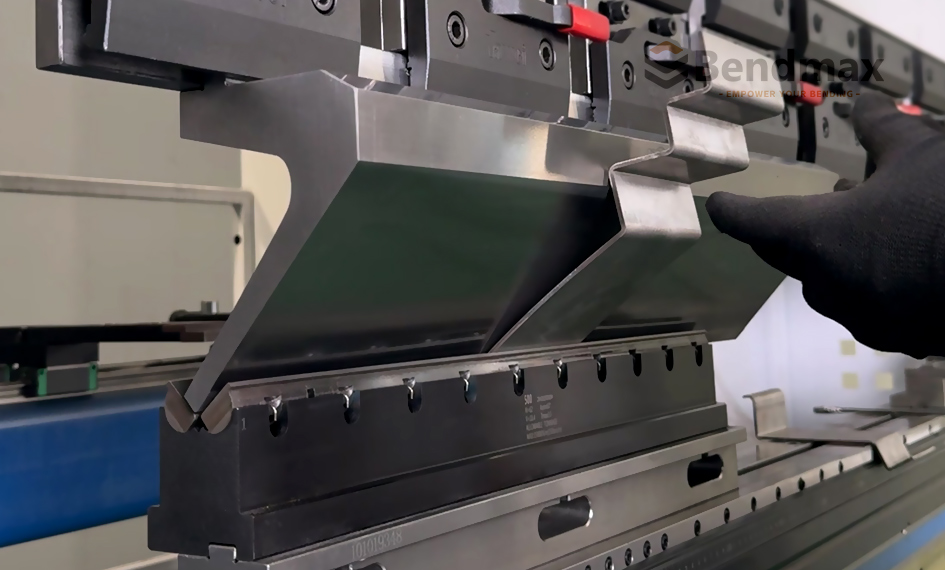

27/11/2025Si bien vendemos matrices de doblado, lo que más nos satisface es ayudar a nuestros clientes a resolver diversos problemas relacionados con el doblado.  Solución Bendmax: Plegado sin marcas para un cliente australiano mediante herramientas de plegado de alas.Las herramientas de doblado de alas reducen la presión de contacto para un doblado sin marcas.| Estudio de caso de un cliente australiano  Si bien vendemos matrices de doblado, lo que más nos satisface es ayudar a nuestros clientes a resolver diversos problemas de doblado. El mes pasado, nuestro cliente australiano necesitaba suministrar piezas de chapa metálica a un fabricante local de equipos de alta gama, pero los requisitos de apariencia y precisión del producto eran muy exigentes: la superficie doblada debía estar libre de hendiduras o arañazos; la producción en grandes volúmenes requería ángulos de doblado uniformes; y eran esenciales tolerancias dimensionales estrictas y una alta estabilidad de lotes. Las herramientas de plegado existentes del cliente no podían cumplir con los altos estándares de apariencia, lo que resultaba en hendiduras en los productos doblados. Incluso con A pesar de la película protectora, aún existía cierta desviación angular, y el alto volumen de producción generaba un desperdicio considerable. Por lo tanto, el cliente deseaba personalizar un molde. Nos complació mucho esta solicitud; fue una oportunidad perfecta para demostrar nuestras capacidades. Para ayudar al cliente a lograr un doblado verdaderamente indentado, el equipo de ingeniería de Bendmax recomendó lo siguiente: Herramienta para doblar alasDoblamos algunas muestras para el cliente, quien quedó muy satisfecho. Se fabricaron cinco juegos de herramientas de doblado de alas Bendmax a medida. Para garantizar que el producto final cumpliera plenamente con sus estrictos requisitos, el cliente australiano envió a un representante de compras a la fábrica de Bendmax para realizar una inspección in situ. En la planta de producción, realizamos lo siguiente: pruebas de doblado en la máquina real; inspección de la superficie para verificar que no presentara defectos; y comprobación de la consistencia del ángulo. El representante del cliente quedó muy satisfecho con la calidad del procesamiento, el efecto de la prueba de doblado y los detalles del proceso de moldeo, y finalmente confirmó la aceptación.  La herramienta para doblar las alas se utiliza desde hace algún tiempo.A continuación se muestran los comentarios del cliente:La producción en masa mantiene de forma constante un efecto de doblado impecable y sin marcas;La precisión angular es estable y la tasa de retrabajo ha disminuido significativamente; los pedidos con altos requisitos estéticos se han entregado sin problemas; Herramientas para doblado de alas con conformado sin marcas Se han convertido en las nuevas herramientas básicas para la línea de producción del cliente. El cliente australiano elogió mucho esta solución y planea seguir comprando más modelos.

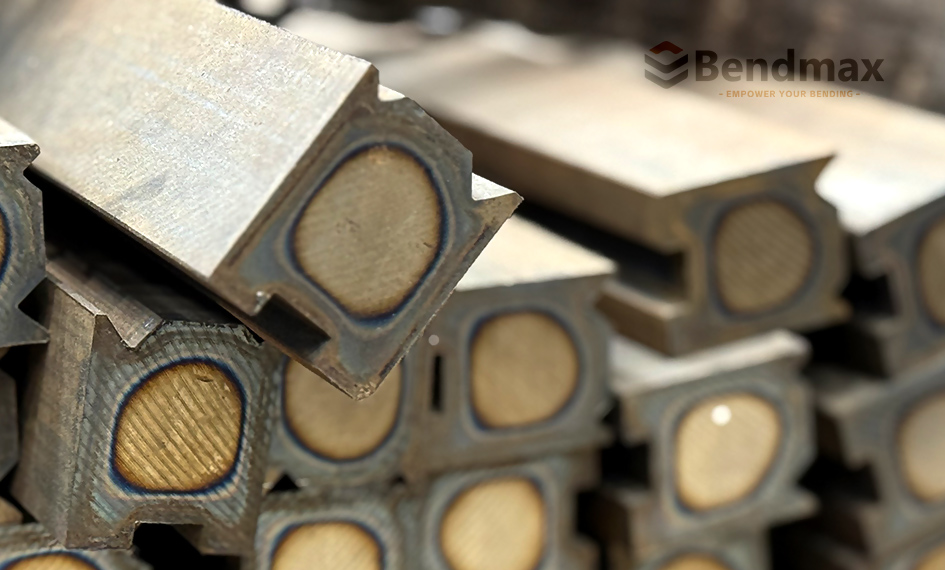

11/11/2025 Un cliente volvió a Bendmax, valorando nuestro estricto control de procesos y nuestra mano de obra experimentada, después de costosos fallos de moldes en otros lugares. ¿Alta tasa de desperdicio? ¿Por qué los clientes eligen Bendmax para obtener soluciones de herramientas de alta calidad para prensas plegadoras? Desde altas tasas de desperdicio hasta quejas de clientes: los problemas de calidad hacen que los clientes vuelvan a Bendmax.  Hoy, un cliente se quejó de la alta tasa de desperdicio y el alto precio de los moldes comprados a otros proveedores. Reciben con frecuencia quejas sobre la calidad de los moldes de otros clientes. Se sintieron muy apenados por haber elegido a otro fabricante en lugar de Bendmax para su pedido anterior debido a problemas con el tiempo de entrega. Por lo tanto, decidieron volver a comprar un lote a nuestra empresa. Reexaminé nuestro flujo de proceso con el cliente. Nuestro plazo de entrega más largo se debe a la necesidad de endurecimiento el 42CrMo (42CrMo4) Materia prima de alta calidad y un acabado meticuloso de los productos para minimizar las tolerancias. Nuestros trabajadores cuentan con décadas de experiencia y son extremadamente rigurosos con la calidad de la elaboración.  El cliente quedó muy satisfecho. Ahora está aún más convencido de que puede obtener mejor calidad al mismo precio y desea establecer una relación comercial a largo plazo con nosotros.  También estamos muy contentos con este cambio de opinión de nuestro cliente. Dado que los buenos productos inevitablemente requieren buenos procesos, el plazo de entrega será un poco más largo. Debido a que algunos clientes, especialmente aquellos con prisa, pueden no poder aceptar estas opciones, generalmente recomendamos mantener un mayor stock de matrices de máquinas de doblado de uso común, como Punzón estándar para plegadora / punzón recto / punzón de este tipo / matriz simple y matriz bidireccional ,etc.También recomendamos tener matrices con ángulos comunes, como por ejemplo: Punzones y matrices de 85°/ Punzones y matrices de 88°/ Punzones y matrices de 30°/ y punzones y matrices de 60°, etc. De esta manera, se obtienen buenos productos sin retrasar el proceso de doblado.

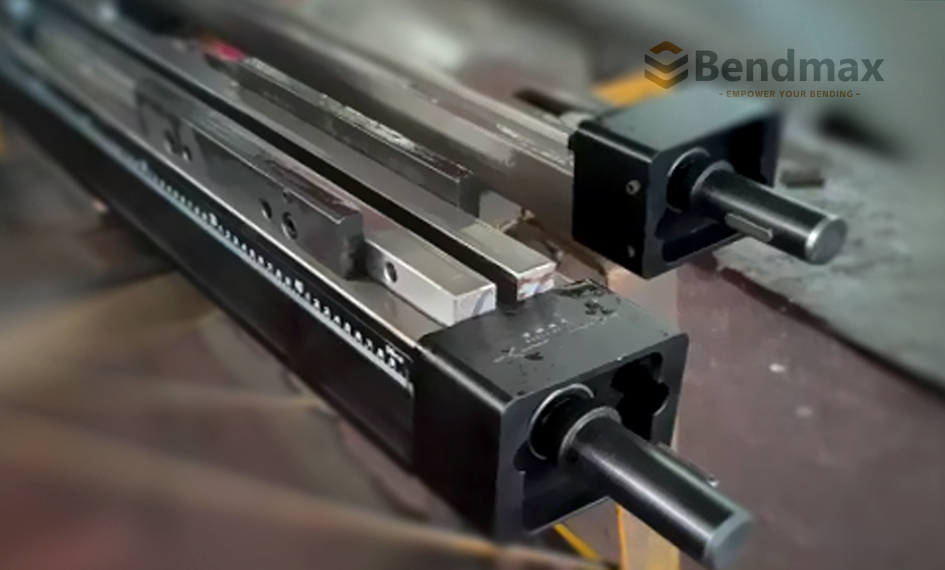

¿Inconsistencia angular en el doblado de piezas largas? El sistema de coronación manual Bendmax resuelve con precisión la deflexión de la prensa plegadora.La mejor opción para lograr una consistencia angular: Beneficios de los sistemas de coronación Al doblar planchas largas, un problema común es que la máquina dobladora se hunda en el centro y se incline hacia arriba en ambos extremos, especialmente al procesar planchas de mayor longitud. Recientemente, nos encontramos con un cliente que enfrentaba este problema típico de deflexión en el plegado con prensa plegadora. Descubrieron que al plegar una placa de acero de 1200 mm de largo y 3 mm de espesor, el ángulo en el centro de la pieza plegada no coincidía con los ángulos de los extremos, lo que resultaba en una línea de plegado irregular y un conformado inconsistente. Por lo tanto, buscaron una solución más eficiente y confiable de nuestra parte. Existen muchas razones por las que se produce un hundimiento en el centro durante el doblado. Al doblar piezas largas, la distribución de la fuerza en la máquina dobladora es desigual, con la parte central de la máquina soportando una mayor presión. Esto da como resultado: un ángulo mayor en la zona central y un ángulo menor en ambos extremos, lo que conduce a una línea de doblado irregular y a una conformación inconsistente. Sin compensación de deflexiónLos métodos de doblado tradicionales difícilmente pueden lograr un ángulo estable. Por lo tanto, después de comprender las necesidades de doblado del cliente, nuestro equipo recomendó inmediatamente utilizar un Sistema de coronación (sistema de compensación de deflexión). Este sistema compensa la deformación por flexión en tiempo real ajustando la ligera curvatura de la mesa de trabajo inferior de la matriz, asegurando ángulos uniformes en toda la pieza de trabajo. Ofrecemos ambos sistemas mecánicos e hidráulicosSin embargo, teniendo en cuenta las necesidades del cliente en cuanto a producción rápida y las limitaciones presupuestarias, recomendamos el sistema de coronación manual, adecuado para su equipo actual. En primer lugar, ofrece una alta rentabilidad y una instalación sencilla; en segundo lugar, es altamente compatible con diferentes marcas de prensas plegadoras (su equipo actual utiliza una prensa plegadora Amazon); y, lo más importante, proporciona una precisión de compensación estable, lo que lo hace ideal para el plegado rutinario de placas de 1 a 3 mm de longitud.  Con nuestra asistencia técnica remota, el cliente completó rápidamente la instalación y puesta en marcha del sistema.Sistema de coronación manual. Tras su puesta en producción, el cliente informó: «El problema de la deformación durante el doblado se ha eliminado por completo y los ángulos de las piezas de 1200 mm son finalmente uniformes». Después de utilizar el sistema Crowning, los ángulos de doblado del cliente son estables, la eficiencia ha mejorado y ya no es necesario realizar ajustes repetidos en la secuencia de doblado ni correcciones manuales. Para mejorar eficientemente la calidad del doblado de piezas largas, un sistema de coronación es la mejor opción. Este estudio de caso demuestra una vez más que para tareas de doblado que involucran placas largas, placas gruesas y altos requisitos de consistencia, un Sistema de coronación es una solución indispensable. Bendmax seguirá proporcionando herramientas fiables para prensas plegadoras y soluciones de coronado a clientes de todo el mundo, ayudándoles a resolver problemas complejos de plegado.

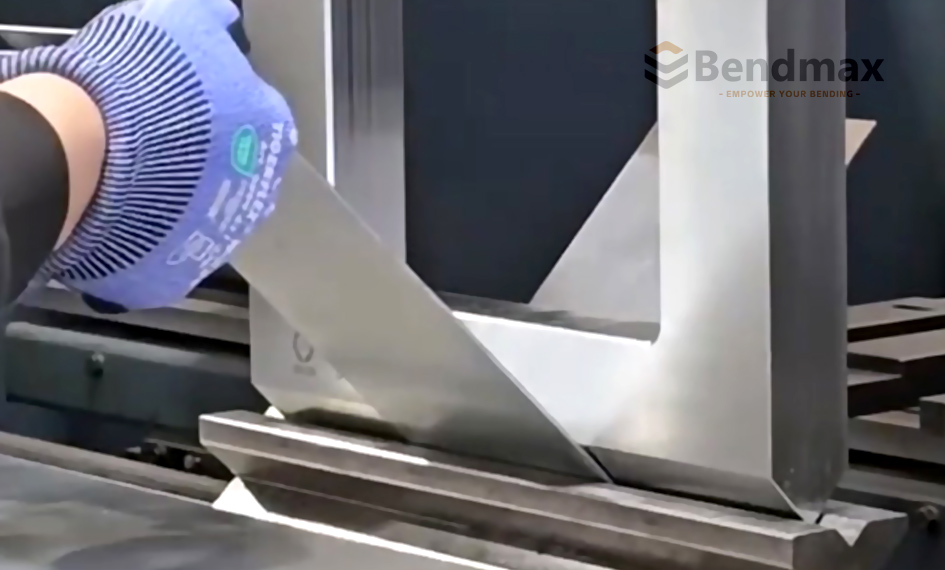

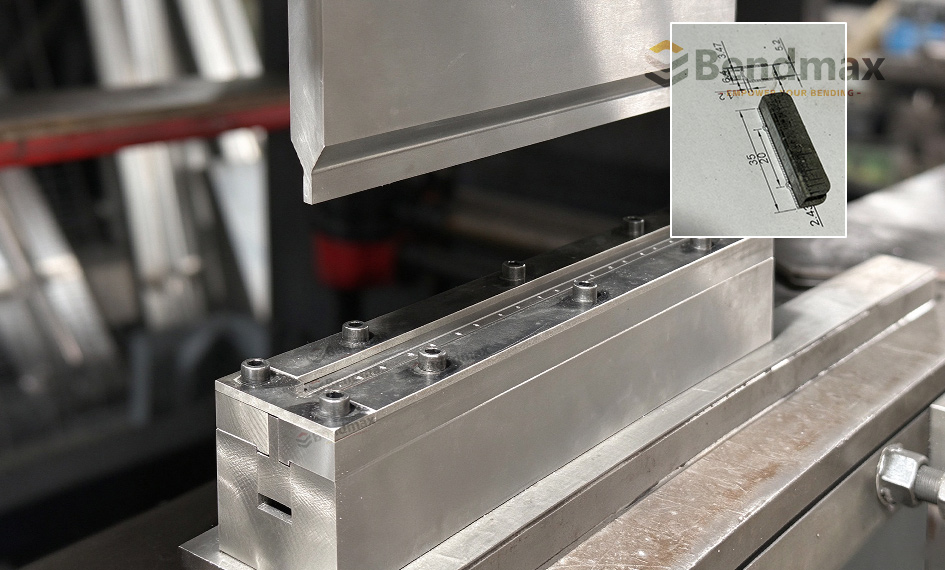

02/06/2026Las herramientas estándar no proporcionan el espacio libre necesario: un cliente brasileño se enfrenta a graves problemas de interferencia por flexión.La solución definitiva a la interferencia por flexiónLa perforadora de ventanas personalizada Bendmax permite el conformado sin problemas de piezas profundas en forma de U. El cliente estaba usando Herramientas estándar para prensas plegadorasDebido a las grandes dimensiones generales y las altas paredes laterales de la pieza de trabajo, las herramientas superiores e inferiores convencionales no podían proporcionar suficiente espacio libre, lo que hacía inevitable la interferencia.Como primera solución rápida, el equipo de ingeniería de Bendmax sugirió invertir las secciones segmentadas izquierda y derecha del punzón superior, creando un espacio libre en el centro. Esto permitió que la pieza pasara por el espacio central durante el doblado, reduciendo el riesgo de colisión entre el punzón y la pieza.Tras instalar el punzón segmentado y realizar pruebas de plegado, el cliente comprobó que, debido al gran tamaño de la pieza y a la profundidad de plegado, el espacio libre disponible seguía siendo insuficiente. El problema de interferencia no pudo eliminarse por completo.Tras un análisis detallado de la geometría de la pieza, la secuencia de plegado, la trayectoria de plegado y la configuración de la prensa plegadora, los ingenieros de Bendmax recomendaron una solución más profesional y fiable: una Perforadora de ventanas personalizada(perforadora de holgura / perforadora de ventana abierta). El perforador de ventanas cuenta con unagran abertura centralCon un tamaño de ventana totalmente personalizable, este diseño permite que piezas de trabajo de gran tamaño, con forma de U profunda o de tipo caja, pasen a través del punzón durante el doblado, eliminando eficazmente la interferencia entre la herramienta y la pieza. Al mismo tiempo, el punzón de ventana sigue siendo altamente compatible con la plegadora existente del cliente y puede utilizarse para otras operaciones de doblado sin interferencias. El cliente aceptó nuestra recomendación y encargó una perforadora de ventanas personalizada con un tamaño de ventana diseñado específicamente para su pieza de trabajo. La visualización curva de la herramienta de ventanaPreparación para dobladoDoble curvaCurva en U  Una vez que la perforadora de ventanas llegó a la fábrica del cliente en Brasil, se puso rápidamente en producción. Los resultados fueron excelentes. Según los comentarios del cliente, se eliminó por completo la interferencia en el doblado, todas las secuencias de doblado se pudieron completar sin problemas y se pudieron formar piezas complejas con forma de U profunda en una sola operación.El cliente reconoció ampliamente a este profesional. solución de utillaje para prensas plegadorasDesde entonces, la perforadora de ventanas se ha convertido en una herramienta clave para el procesamiento de grandes componentes estructurales en su producción. Herramienta de ventana en pruebas de dureza • Mayor resistencia a la corrosión gracias a la formación de una capa protectora de óxido.• Reflectividad superficial reducida, lo que mejora la visibilidad operativa.• Mayor resistencia al desgaste, lo que prolonga la vida útil del molde. · Aspecto uniforme y profesional con mínimo cambio dimensional  Con una amplia experiencia en el sector y sólidas capacidades de personalización, Bendmax resolvió con éxito un problema de interferencia en el doblado que las herramientas convencionales no podían solucionar. Mediante el uso de un punzón de ventana personalizado, el cliente no solo restableció una producción estable, sino que también mejoró significativamente la eficiencia del doblado y la capacidad de conformado, demostrando una vez más la experiencia de Bendmax en trabajos de alta complejidad. Soluciones de utillaje para prensas plegadoras Para clientes globales. Ofrecemos una amplia gama de opciones de herramientas para ventanas que se adaptan a sus necesidades, y la personalización está disponible bajo petición.

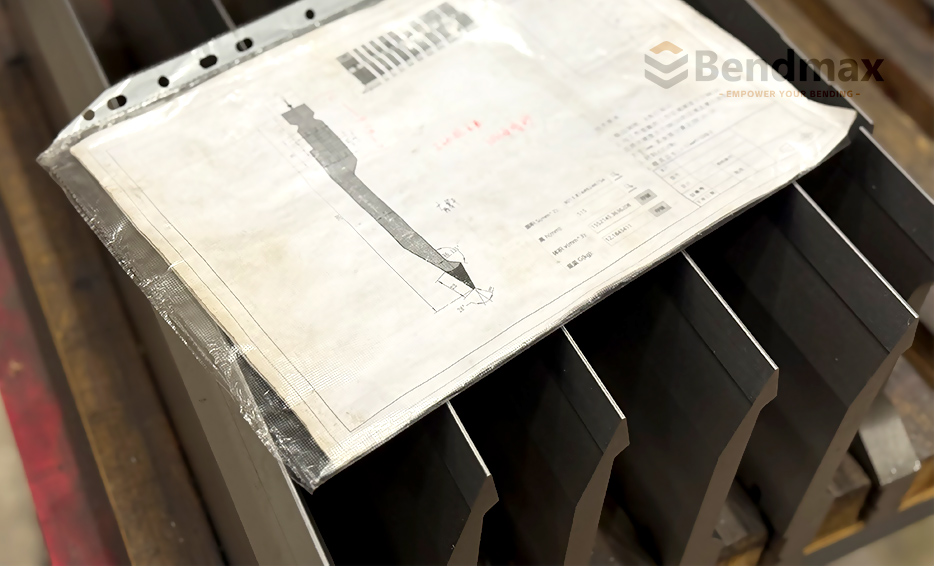

 Cómo elegir la herramienta adecuada para la plegadoraSolución integral para la selección de herramientas para el doblado de chapa metálica.Seleccionar la correcta Herramientas para prensas plegadoras Es fundamental para lograr resultados de plegado de chapa metálica precisos y estables. Incluso con prensas plegadoras avanzadas, una selección incorrecta de las herramientas puede causar problemas graves como errores en el ángulo de plegado, marcas en la superficie, agrietamiento del material o desgaste excesivo de las herramientas.Muchos fabricantes de chapa metálica entienden el diseño de su producto pero no están seguros de ¿Qué combinación de punzón y matriz se debe utilizar?Esta guía proporciona una método de selección de herramientas claro y práctico Utilizado por ingenieros de fabricación profesionales en todo el mundo.  Proceso de selección de herramientas para prensas plegadorasEl proceso de selección de herramientas se puede simplificar en los siguientes pasos:  1-Determinar el tipo y el espesor del material.2-Tonelaje de la máquina y fuerza de flexión3-Material de la herramienta y dureza superficial4-Seleccione la abertura de la matriz en V adecuada.5-Elija la geometría correcta del punzón6-Confirmar los requisitos del radio de curvatura7-Verificar la longitud mínima de la brida8. Decida entre herramientas estándar o personalizadas.9-Configurar sistemas de eficiencia y cambio rápido  Seguir estos pasos ayuda a los fabricantes a seleccionar herramientas que garanticen Ángulos de doblado precisos, menor tensión en el material y mayor vida útil de la herramienta..1 -Identificar el tipo y el grosor del materialLas propiedades del material influyen significativamente en el comportamiento a la flexión.Los distintos materiales requieren diferentes consideraciones de flexión:MaterialCaracterísticas de flexiónAcero dulcePropiedades de flexión estándarAcero inoxidableMayor resistencia y capacidad de recuperación elástica.AluminioMás suave pero sensible a las marcas superficiales Acerca del materialFactor KEl factor K es un parámetro de diseño que se utiliza para estimar cuánto se estirará una pieza de chapa metálica durante el doblado. Define la relación entre el eje neutro y el espesor total de la chapa. Si bien es principalmente un valor de fabricación, comprender su función permite a los diseñadores anticipar mejor los cambios dimensionales tras el doblado.El factor K varía en función de las propiedades del material (ductilidad y resistencia), el radio de curvatura interior en relación con el espesor de la lámina, el método de doblado y la precisión de las herramientas.Recomendaciones para el factor K:Para materiales con mayor ductilidad, como el cobre y el latón, aumente el factor K para tener en cuenta el estiramiento.Los materiales blandos y las curvas pronunciadas tienden a desplazar el eje neutro hacia la superficie interior, reduciendo el factor K.Utilice un factor K mayor si los ángulos de flexión superan los 120° para compensar la elongación del material.Un factor K de 0,5 implica que el eje neutro se encuentra a la mitad del material.La tabla que aparece a continuación muestra los factores K recomendados para los materiales de chapa metálica y las técnicas de doblado más comunes.Estrategias de recuperación y compensaciónLa chapa metálica suele recuperar su forma original al cesar la fuerza de doblado o punzonado. Esto afecta a la precisión dimensional de las piezas y debe tenerse en cuenta durante el diseño. El efecto de recuperación elástica depende de las propiedades del material y del radio de curvatura.Estrategias centradas en el diseño para compensar el efecto rebote.Dobla ligeramente la pieza para que coincida con la geometría final deseada.Evite realizar dobleces pronunciados en materiales con alta elasticidad (por ejemplo, aluminio 7075).Aumentar el radio de curvatura en metales dúctiles como el cobre minimiza la concentración de tensiones.Materiales como el acero inoxidable y el aluminio requieren radios de curvatura mayores para reducir la recuperación elástica.Utilice materiales de menor límite elástico cuando se requieran tolerancias angulares estrictas.Fórmula de compensación de recuperación elásticaUna fórmula aproximada para estimar el ángulo de recuperación elástica (Δθ):Δθ = (K x R) / TDónde:Δθ = Ángulo de recuperación elástica (grados)K = Constante del material (entre 0,8 y 2,0; mayor para materiales más resistentes)R = Radio de curvatura interiorT = Espesor del materialSubsidio por curvatura y deducción por curvaturaEl diseño preciso de patrones planos depende de comprender cómo se comporta la chapa metálica durante el doblado. Dos valores clave ayudan a calcular longitudes desplegadas precisas:Margen de curvatura (BC)La tolerancia de curvatura es la longitud del arco de la curvatura medida a lo largo del eje neutro. Cuantifica el material que se utilizará en la curvatura.Fórmula de tolerancia de curvatura:BA = A × (π / 180) × (R + K × T)Dónde:A = Ángulo de flexión (en grados)R = Radio de curvatura interiorT = Espesor de la láminaK = Factor KDeducción por curvatura (BD)La deducción por curvatura es la cantidad que se resta de la longitud total de las bridas para obtener el patrón plano correcto.Fórmula de deducción de curvatura:BD = L1 + L2 − (BA + curvatura interior)Dónde:L = Longitud de la bridaBA = Margen de curvaturaConsejos de diseño:Para la mayoría de las curvas de 90°, utilice tablas de curvatura para materiales estándar si las fórmulas son demasiado complejas.Al doblar aleaciones de alta resistencia (por ejemplo, 7075, 316L), cabe esperar una mayor deformación plástica debido al efecto de recuperación elástica y a la acumulación de tensiones.Alinee siempre la dirección de la fibra perpendicularmente a la línea de plegado para evitar grietas en el aluminio y los aceros quebradizos.Mantener un espesor de pared uniformeEl espesor de la chapa metálica influye directamente en el radio de curvatura y otros parámetros críticos del doblado, como la apertura en V, la fuerza de flexión y la longitud de la brida. Comprender esta relación es fundamental para garantizar la calidad y la durabilidad del doblado.Mantener un espesor de pared uniforme garantiza un comportamiento de flexión consistente y previene problemas como deformación, alabeo o agrietamiento.Consejos de diseño:Mantenga un grosor uniforme en toda la pieza.Evite cambios bruscos de espesor o nervaduras cerca de las curvas.Si es necesario modificar el espesor, diseñe transiciones graduales (de al menos 3 veces el espesor de la lámina) o utilice chaflanes para reducir las concentraciones de tensión.El espesor del material es el parámetro clave para calcular el tamaño de la abertura de la matriz en V y el radio del punzón.  2 -Tonelaje de la máquina y fuerza de flexiónCada prensa plegadora tiene un límite máximo de tonelaje, y cada herramienta requiere una fuerza específica para doblar un material determinado. El uso de herramientas incorrectas puede dañar tanto la máquina como la herramienta. Para calcular el tonelaje requerido (T) para el doblado por aire:T = (k × S² × L) / V Dónde:k = constante del material (1 para acero dulce)S = espesor de la lámina (mm)L = longitud de flexión (m)V = Ancho de la abertura en V (mm) Consulte la tabla de tonelaje de su máquina o la guía del fabricante para garantizar la compatibilidad.  3-Material de la herramienta y dureza superficial El material del que está hecha la herramienta influye en su resistencia, durabilidad y precisión.Los materiales comunes incluyen: 42CrMo (42CrMo4): Acero para herramientas estándar con buena tenacidad.Acero SKD11 / D2: Alta dureza y resistencia al desgaste.Acero para herramientas templado con HRC 55–60: Larga vida útil para la producción en masa. Los tratamientos superficiales como la nitruración o el cromado ayudan a reducir la fricción y a prevenir la oxidación. Invertir en materiales de alta calidad puede suponer un mayor desembolso inicial, pero a la larga permite ahorrar dinero gracias a una mayor vida útil de las herramientas y un rendimiento constante.  4. Seleccione la abertura correcta de la matriz en V.El Apertura de matriz en V (V) Determina la fuerza de flexión y el radio de curvatura interno.Una regla ampliamente utilizada en la fabricación de chapa metálica es:V = 6–10 × espesor del material (T)Para la mayoría de las operaciones de doblado de acero dulce, el Regla de 8 Se aplica comúnmente:V ≈ 8 × TTabla de selección de troqueles en V recomendadosEspesor del material (T)Apertura recomendada para troquel V1 mm6 – 8 mm2 mm12 – 16 mm3 mm18 – 24 mm4 mm24 – 32 mm6 mm48 – 60 mm8 mm64 – 80 mm El uso de una matriz en V incorrecta puede provocar un tonelaje excesivo, una precisión de doblado deficiente o la deformación del material. 5-Seleccione el tipo de punzón correcto.El puñetazo ascendente Determina el ángulo de flexión y si se produce alguna interferencia durante el conformado.Tipos comunes de punzonesGolpe directoSe utiliza para el doblado estándar de chapa metálica.Perforadora de cuello de cisneProporciona autorización para doblado de cajas y piezas profundas.Golpe agudo (30°)Utilizado para operaciones de doblado en ángulo agudo o de predoblado.Punzón de radioSe utiliza cuando se requiere un radio de curvatura controlado.Seleccionar la geometría correcta del punzón evita colisiones entre la herramienta y la pieza de trabajo.Si los moldes estándar no cumplen con sus requisitos de doblado, es posible que deba considerar la posibilidad de utilizar moldes personalizados.  6-Considere los requisitos del radio de curvaturaEl radio de curvatura desempeña un papel fundamental para garantizar la integridad estructural y evitar grietas. Un radio demasiado pequeño puede sobrecargar el material, especialmente en metales más gruesos o menos dúctiles (316L o 7075). Los radios mayores mejoran la conformabilidad y reducen la recuperación elástica, sobre todo en materiales como el acero inoxidable y el aluminio.Consejos de diseño:Utilice un radio interno mínimo de ≥ 1 × T para la mayoría de los metales dúctiles.Para materiales más duros, aumente a ≥ 1,5 × T para evitar el agrietamiento.Evite especificar curvas pronunciadas o de radio cero. Estas concentran la tensión y pueden provocar grietas, especialmente en aceros inoxidables.Si se requiere un perfil visualmente definido, utilice el mecanizado posterior o el chaflán en lugar de un doblado muy pronunciado.Mantenga radios uniformes en todas las piezas con múltiples pliegues para simplificar el utillaje y reducir costes.Compruebe las limitaciones de las herramientas si diseña curvas muy cerradas o geometrías complejas.Recomendaciones típicas del sector:MaterialRadio mínimoAcero dulceR ≥ TAcero inoxidableR ≥ 1,5TAluminioR ≥ 2TCurvas: Colocación de curvas una al lado de la otraDebe evitarse realizar dobleces sucesivos, salvo que sean absolutamente necesarios. Un problema común en los dobleces sucesivos es la dificultad para ajustar las piezas dobladas a la matriz. Sin embargo, cuando sean inevitables, la pieza intermedia debe ser más larga que las bridas.Características alrededor de las curvas: agujeros, muescas y relievesLa colocación incorrecta de elementos cerca de las líneas de plegado puede provocar deformaciones, acumulación de tensiones o complicaciones en el utillaje. Esto incluye agujeros, ranuras, extrusiones y alivios de plegado. Una correcta selección del espaciado y la geometría es fundamental para preservar la calidad de la pieza durante el conformado.Limitaciones de flexión por geometríaRespetar las alturas mínimas de las curvas en Z.Una curva en Z consiste en dos curvas paralelas en direcciones opuestas, creando un perfil en forma de Z.Los doblados en Z (doblados desplazados) requieren una altura mínima de escalón vertical para alojar la herramienta inferior durante el doblado. Esta altura depende de factores como el espesor del material, el ancho de la ranura de la matriz y el proceso de doblado específico utilizado, y evita colisiones entre las herramientas o deformaciones del material.Consejos de diseño: Para facilitar la fabricación, la altura mínima del pliegue en Z debe ser ≥ 2,5 × espesor de la chapa (T), lo que garantiza suficiente espacio libre para la herramienta e integridad estructural.Mantenga una longitud de brida ≥ 1,5 × T para garantizar un acoplamiento adecuado de la herramienta.Evite realizar curvas en Z muy pronunciadas en aleaciones de alta resistencia como el acero inoxidable 316L o el aluminio 7075.Considere la posibilidad de aumentar la altura del escalón más allá de los mínimos para tolerancias estrictas o superficies con acabado estético.Utilice las directrices específicas para cada material que figuran en las tablas de referencia a continuación para determinar la altura segura de los escalones.El uso de un radio de punzón menor que el valor recomendado puede provocar el agrietamiento del material durante el doblado.  7-Verificar la longitud mínima de la bridaLa longitud de la brida debe ser suficiente para que descanse sobre los hombros de la matriz durante el doblado.Una fórmula de uso común es:Longitud mínima de la brida ≈ 0,77 × apertura de la matriz en VEjemplo:Si V = 20 mmBrida mínima ≈ 15 mmSi la brida es demasiado corta, la lámina puede deslizarse dentro de la abertura de la matriz y provocar dobleces imprecisos. 8. Decida entre herramientas estándar y especiales.La mayoría de las aplicaciones de doblado se pueden completar utilizando Herramientas estándar para prensas plegadoras, como:golpes rectospunzones de cuello de cisneDiestornilladores V estándarchips multi-VSin embargo, las piezas complejas pueden requerir herramientas personalizadas, incluido:herramientas para dobladilloherramientas de doblado descentradoherramientas para corrugarherramientas de repujadoEl utillaje personalizado permite a los fabricantes producir geometrías complejas de forma más eficiente.  9-Configurar sistemas de eficiencia y cambio rápidoEn el competitivo mundo de la fabricación actual, el tiempo de inactividad resulta costoso. Los sistemas de herramientas de cambio rápido para plegadoras, como WILA o Rolleri, permiten a los operarios cambiar de herramienta en minutos, en lugar de horas. Ventajas de las herramientas de cambio rápido:Tiempo de configuración más rápidoReducción de la fatiga del operadorMayor precisión gracias a la autoalineación.Ideal para producciones de tiradas cortas y alta variedad. Si en su taller se realizan cambios frecuentes de herramientas, la actualización a un sistema de sujeción rápida y rectificado de precisión mejorará drásticamente la productividad y la eficiencia.  Problemas comunes causados ​​por el uso de herramientas incorrectasUna selección inadecuada de herramientas suele provocar problemas de producción como los siguientes:ángulos de flexión inconsistentesarañazos superficiales en acero inoxidablefuerza de flexión excesivadesgaste prematuro de la herramientadificultad para formar formas complejasSeleccionar las herramientas adecuadas ayuda a eliminar estos problemas y garantiza una calidad de producción estable.  Por qué es importante la selección de herramientas profesionalesUna selección incorrecta de herramientas puede provocar varios problemas de producción:ángulos de flexión inexactosagrietamiento del materialarañazos superficiales en acero inoxidablerequisitos de tonelaje excesivosvida útil de las herramientas reducidaEl uso de un método estructurado de selección de herramientas permite a los fabricantes mantener Calidad de producción constante y reducción del tiempo de inactividad..  Calculadora de selección de herramientas para prensas plegadorasGuía de cálculo rápido para la selección de punzones y matricesSeleccionar las herramientas adecuadas para la plegadora se simplifica mediante el uso de varias fórmulas de ingeniería comúnmente aceptadas. Estas reglas permiten a los operarios e ingenieros estimar rápidamente la configuración de herramientas correcta para la mayoría de las aplicaciones de plegado de chapa metálica.A continuación se muestran los métodos de cálculo más utilizados en la industria de la fabricación de chapa metálica.  1. Cálculo de la apertura de la matriz en VLo recomendado Apertura de matriz en V (V) Generalmente se determina en función del grosor del material.Regla de la industriaV = 6 – 10 × Espesor del material (T)Para la mayoría de las aplicaciones de doblado de acero dulce, la regla comúnmente utilizada es:V ≈ 8 × TEjemploEspesor del material = 3 mmApertura de troquel recomendada:V ≈ 3 × 8 = 24 mmTroquel recomendado:V24  2. Cálculo de la longitud mínima de la bridaLa brida debe ser lo suficientemente larga como para apoyarse en los hombros de la matriz durante el doblado.Fórmula de cálculoLongitud mínima de brida ≈ 0,77 × VEjemploSi V = 24 mmLongitud mínima de la brida:0,77 × 24 ≈ 18,5 mmEsto significa que la brida debe ser al menos 18–19 mm para una flexión estable.  3. Estimación de la fuerza de flexión (tonelaje)La fuerza de flexión aproximada necesaria se puede estimar utilizando la siguiente fórmula simplificada.Fórmula de tonelajeTonelaje (kN/m) = 1,42 × σ × T² / VDónde:σ = resistencia a la tracción del materialT = espesor de la láminaV = apertura del dadoRegla simplificada (acero dulce)Para doblar acero dulce:Tonelaje aproximado ≈ 8 × T² (por metro)Ejemplo:acero de 3 mm8 × 3² = 72 toneladas por metro 4. Radio de punzonado recomendadoEl radio del punzón debe seleccionarse en función del tipo y el espesor del material.MaterialRadio recomendadoAcero dulceR ≈ 1 × TAcero inoxidableR ≈ 1,5 × TAluminioR ≈ 2 × T El uso de un radio de punzón demasiado pequeño puede causar agrietamiento del material durante el doblado.  5. Ángulos de punzonado estándarLos punzones para prensas plegadoras se fabrican normalmente en ángulos estándar para permitir una compensación adecuada del efecto de recuperación elástica.Los ángulos de perforación más comunes incluyen:punzón de 30° – Preparación para dobladillos y flexiones agudaspunzón de 60° – flexión de ángulo medioPuñetazo de 85° – aplicaciones especialesPuñetazo de 88° – curvatura de aire estándar de 90°El Punzón de 88° + matriz de 78° Esta combinación se considera ampliamente el estándar de la industria para el doblado a 90°.  Ejemplo de selección completa de herramientasEspecificación de la pieza:Material: Acero dulceEspesor: 4 mmCurvatura requerida: 90°Configuración de herramientas recomendada:Puñetazo: Punzón de 88° con radio R4Morir: Matriz V32 (8 × espesor)Método de doblado: control del aireEsta combinación proporciona un ángulo de flexión estable y una fuerza de conformado equilibrada.Soporte de ingeniería de BendmaxSi bien estas fórmulas proporcionan una estimación rápida, las piezas complejas a menudo requieren un análisis de herramientas realizado por profesionales.Los ingenieros de Bendmax pueden ayudar a los clientes mediante:Analizando los planos de las piezasRecomendar combinaciones de punzones y matricesDiseño de soluciones de herramientas personalizadas para aplicaciones de doblado complejas.Esto garantiza un rendimiento de doblado fiable y una mayor eficiencia de producción.   Preguntas frecuentes – Selección de herramientas para prensas plegadoras¿Cuál es el tamaño de matriz en V más común para el doblado de chapa metálica?La regla más común es V = 8 × espesor del material, a menudo denominado el Regla de 8.¿Por qué la mayoría de los punzones utilizan un ángulo de 88°?Un Puñetazo de 88° permite compensar el rebote del material y ayuda a lograr una precisión ángulos de flexión de 90°.¿Cuándo debo usar una perforadora de cuello de cisne?Los punzones de cuello de cisne se utilizan al doblar formas de caja o perfiles profundosdonde un punzón recto interferiría con la pieza de trabajo.¿Puede un mismo juego de herramientas doblar láminas de diferentes espesores?Sí. chips Multi-V Permite a los operarios seleccionar diferentes aberturas en V para distintos espesores de material. ¿Necesita ayuda para seleccionar las herramientas de su plegadora?Si no está seguro de qué configuración de herramientas es la mejor para su aplicación, los ingenieros de Bendmax pueden ayudarle a analizar los planos de sus piezas y recomendarle la más adecuada. solución de utillaje para prensas plegadoras.

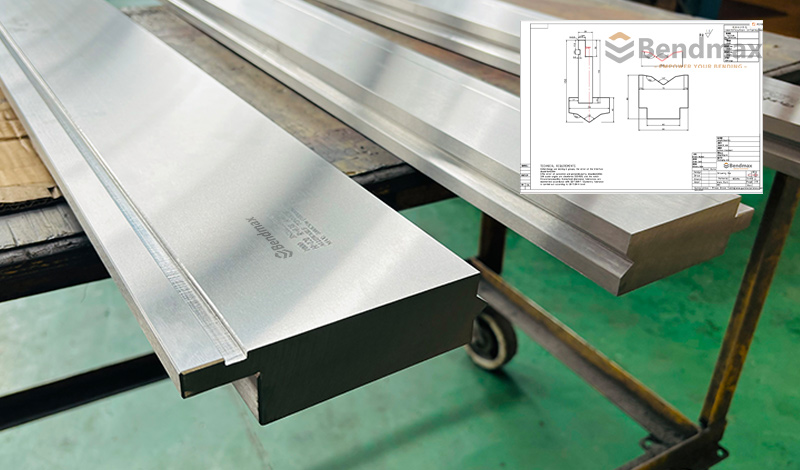

  Solución: Doblado de nervaduras en un solo golpe para chapa de acero de 1,2 mm utilizando la plegadora Amada.Requisito del cliente  El cliente se puso en contacto con nosotros con un desafío específico de doblado que involucraba unChapa de acero delgada con estructura de nervaduras, lo que requiere tanto eficiencia como consistencia dimensional.Los principales requisitos del cliente incluían:Material:Chapa de acero,1,2 mm de espesorMáquina: Prensa plegadora AmadaAbertura del troquel inferior: V = 60 mmMétodo de conformado: Conformado en un solo golpe (doblado en un solo paso)Característica de la pieza:Perfil multiángulo connervadura de refuerzo (estructura de rigidización)Expectativas de calidad:Ángulos de flexión establesConformado limpio sin distorsiónForma de costilla uniformeAlta repetibilidad para la producción por lotes Debido a que la pieza de trabajo incluye Geometría de las nervaduras y múltiples ángulos de flexiónLos punzones rectos estándar no eran adecuados para lograr la forma requerida en una sola operación. Análisis del desafíoTras revisar el dibujo, nuestro equipo de ingeniería identificó varios desafíos clave:1. La estructura de nervaduras requiere un flujo de material controlado.La presencia de un nervadura (elemento de refuerzo) aumenta la resistencia al conformado y cambia la forma en que fluye el material durante el doblado. Sin el soporte de herramientas adecuado:La costilla puede colapsar o deformarseLa tensión del material puede causar desviación angularEs posible que se requieran varios pasos de conformado.Esto reduciría la eficiencia de la producción y aumentaría el tiempo del ciclo. 2. El conformado en un solo golpe requiere una selección precisa de las herramientas.El cliente requería específicamente formación de un solo golpe, significado:Todos los ángulos deben estar formados en un solo golpeLa geometría de la herramienta debe coincidir exactamente con el perfil de la pieza.El efecto de rebote debe compensarse adecuadamente.Esto requiere herramientas de perfil personalizado, no son punzones estándar. 3. Los materiales delgados necesitan un soporte estable.Con acero de 1,2 mmUna selección incorrecta de herramientas puede provocar:ArrugasÁngulos desigualesDeformación de la superficiePrecisión reducida de las nervadurasUn soporte adecuado por parte de los hombros de la matriz es esencial. Nuestra solución: Recomendación de herramientas para el doblado de nervadurasTras la evaluación técnica, nuestros ingenieros recomendaron utilizar Herramientas personalizadas para doblado de nervaduras, diseñado específicamente para coincidir con el perfil que se muestra en el dibujo. Configuración de herramientas recomendada:Tipo de herramienta:Juego de punzón y matriz para doblar nervadurasCompatibilidad de la máquina:Sistema AmadaApertura del troquel inferior:V = 60 mmMétodo de conformado:Formación de perfiles con un solo golpeApoyo material:Optimizado para el conformado de láminas delgadas.Coincidencia de perfiles:Geometría personalizada que sigue la forma de la nervadura de la pieza.Este diseño de utillaje permite que la nervadura y los ángulos se formen simultáneamente en una sola pasada de prensa. ¿Por qué se seleccionó la herramienta para doblar nervaduras?La estructura de costillas que se muestra en el dibujo incluye:Múltiples ángulos de flexión (155° + 110°)Geometría de las nervaduras de refuerzoEspaciado dimensional controladoLos punzones estándar no pueden controlar con precisión la deformación en este tipo de estructuras. Las herramientas de doblado de nervaduras proporcionan:Formación precisa de las costillasLa punta del punzón, de diseño especial, soporta la geometría de las nervaduras y evita que se colapsen durante el conformado.Eficiencia de producción en un solo pasoCon geometría de herramientas coincidente:No se requiere formación secundariaTiempo de ciclo reducidoMayor eficiencia de producciónMayor consistencia dimensionalEl utillaje personalizado para las nervaduras garantiza:Precisión angular estableAltura uniforme de las costillasVariación de recuperación elástica reducidaResultado alcanzadoTras implementar las herramientas de doblado de nervaduras recomendadas, el cliente logró con éxito:La operación de conformado en un solo golpe se completó con éxito.Estructura de costillas estable sin deformaciónÁngulos de flexión precisosMayor eficiencia de producciónCalidad de producción por lotes consistenteLas piezas finales conformadas cumplieron con los requisitos dimensionales y funcionales del cliente.  Perspectiva de ingenieríaEste caso demuestra que al doblar piezas con Estructuras de nervaduras o de refuerzoSeleccionar el perfil de herramienta correcto es fundamental.Para componentes que requieren:Características de nervaduras reforzadasFormación multiánguloPlegado de precisión de láminas delgadasEficiencia de formación de un solo golpeHerramientas personalizadas para el doblado de nervaduras Suele ser la solución más fiable.
