Colección de troqueles para prensas plegadoras de alta resistencia

troqueles para prensas plegadoras de alta resistencia están especialmente diseñados para aplicaciones industriales exigentes, de alto tonelaje y de curvado de chapa gruesa.En comparación con los troqueles estándar, ofrecen mayor capacidad de carga, mayor durabilidad y estabilidad estructural superior..

Las matrices para prensas plegadoras de alta resistencia se utilizan para doblar materiales gruesos bajo alta fuerza, lo que proporciona mayor resistencia, una vida útil más larga y un funcionamiento más seguro.

¿Qué son los troqueles para prensas plegadoras de alta resistencia?

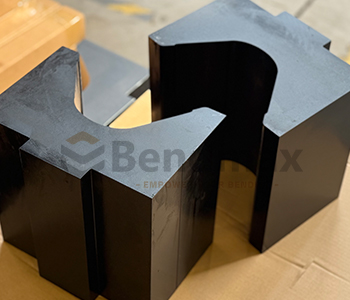

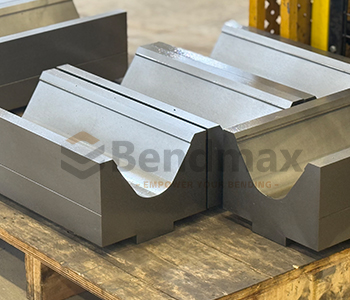

(Exhibición de matrices de apertura en V para prensas plegadoras parciales de alta resistencia Bendmax)

Los troqueles de alta resistencia están diseñados con:

• Estructuras de carrocería reforzadas
• Superficies de trabajo profundamente endurecidas
• Geometría optimizada para la distribución de carga.

Suelen utilizarse cuando:

• El espesor del material supera 6 mm
• Se utilizan materiales de alta resistencia.
• La producción continua requiere una larga vida útil de las herramientas.

¿Por qué utilizar matrices para prensas plegadoras de alta resistencia?

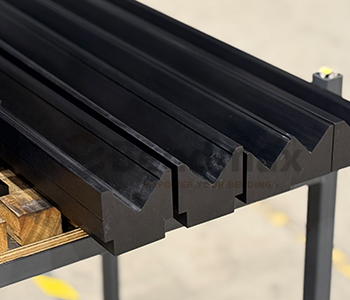

(Ejemplo de matrices de apertura en V/múltiples matrices en V para uso intensivo en prensas plegadoras Bendmax)

1. Mayor capacidad de carga

Los troqueles de alta resistencia pueden soportar un tonelaje significativamente mayor en comparación con las herramientas estándar.

Capacidad típica:

• troqueles estándar: Servicio ligero a medio
• Troqueles de alta resistencia: arriba a 1000 kN/m o más

2. Mayor vida útil de la herramienta

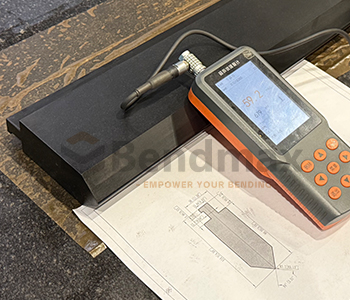

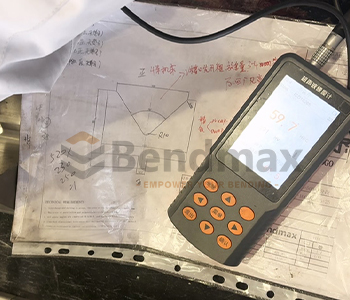

(Prueba de dureza de las herramientas para prensas plegadoras de alta resistencia Bendmax)

Gracias a:

• Superficies de trabajo endurecidas (HRC 54–60)
• Acero aleado resistente al desgaste

Estos troqueles mantienen su precisión incluso bajo cargas extremas.

3. Mayor estabilidad a la flexión

Un cuerpo de matriz rígido reduce:

• Desviación
• Variación angular
• Errores dimensionales

👉 Esto es fundamental para los componentes estructurales.

Características clave del diseño

Estructura reforzada

• Sección transversal más grande
• Mayor capacidad de carga

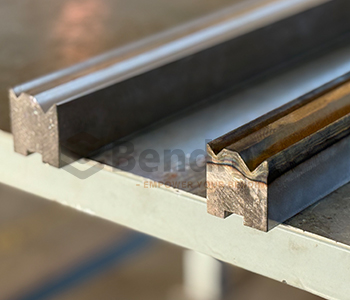

Endurecimiento profundo

• Área de trabajo endurecida para resistencia al desgaste.
• El núcleo mantiene su resistencia para evitar grietas.

Rectificado de precisión

• Garantiza ángulos de flexión precisos.
• Mejora la repetibilidad

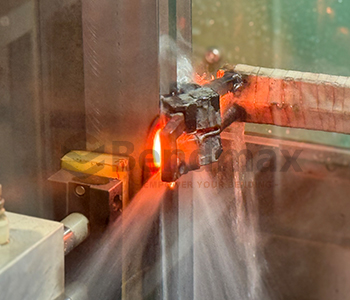

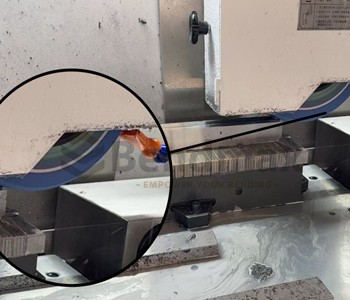

(Características de diseño de Bendmax: El endurecimiento por inducción calienta la zona de trabajo / Comparación de apariencia / Rectificado CNC)

Selección de apertura en V para troqueles de alta resistencia

Elegir la apertura en V correcta es fundamental para ambos. control de tonelaje y calidad de doblado.

Regla recomendada:

Abertura en V = 6× a 10× espesor del material

👉 Las aberturas en V más pequeñas aumentan drásticamente el tonelaje.

Consideraciones sobre el tonelaje

El tonelaje aumenta con:

• Grosor del material (efecto cuadrado)
• Aberturas en V más pequeñas
• Mayor resistencia del material

Como referencia, la fórmula para doblar el aire es:

Implicación:

• Placa gruesa + matriz en V pequeña = requerimiento de tonelaje extremadamente alto

👉 Aquí es exactamente donde troqueles para prensas plegadoras de alta resistencia son esenciales.

Tipos de matrices para prensas plegadoras de alta resistencia

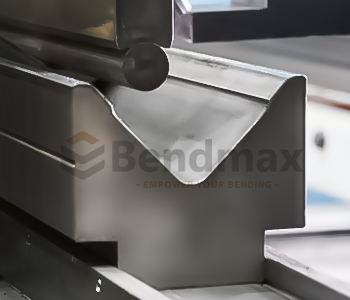

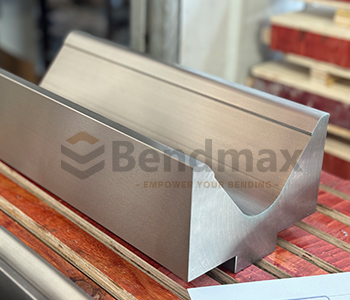

1. Troqueles de alta resistencia Single V

• Tipo más común
• Alta resistencia y estabilidad
• Adecuado para una producción constante.

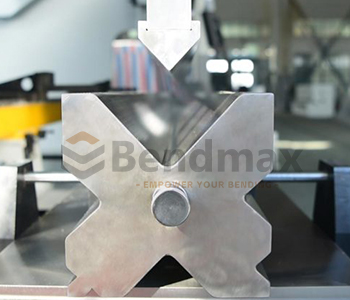

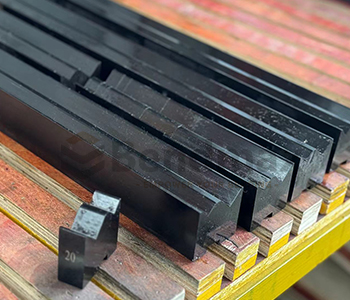

2. Troqueles de doble V de alta resistencia

• Dos aberturas en forma de V
• El diseño abatible prolonga la vida útil de la herramienta.
• Rentable

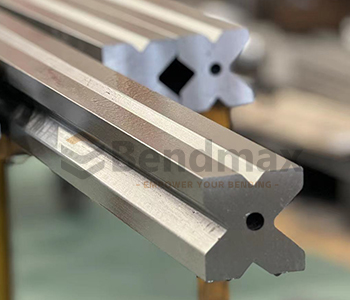

3. Troqueles Multi V de alta resistencia

Combina:

• flexibilidad de matrices de plegadora multi V
• resistencia de la construcción de alta resistencia

👉 Ideal para talleres que trabajan con diferentes grosores.

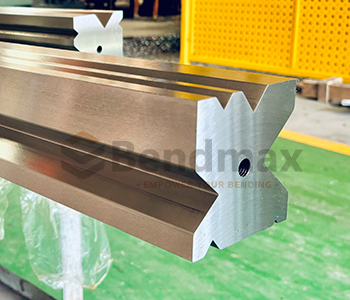

4. Troqueles personalizados de alta resistencia

Diseñado para:

• grandes estructuras
• ángulos de flexión especiales
• componentes de gran tamaño

Aplicaciones

Los troqueles para prensas plegadoras de alta resistencia se utilizan ampliamente en:

• Maquinaria de construcción
• Fabricación de chasis para camiones
• Construcción naval
• Equipos de energía
• Estructuras de acero

Piezas típicas:

• soportes gruesos
• vigas
• marcos
• estructuras de soporte

Troqueles de alta resistencia frente a troqueles estándar

👉 La inversión inicial es mayor, pero el coste a largo plazo es menor debido a su durabilidad.

Errores comunes que se deben evitar

❌ Utilizar troqueles estándar para placas gruesas

Conduce a:

• deformación de la matriz
• poca precisión
• fallo de la herramienta

❌ Elegir una abertura en V demasiado pequeña

Causas:

• tonelaje excesivo
• sobrecarga de la máquina

❌ Ignorando la resistencia del material

El acero de alta resistencia requiere mucha más fuerza.

Consejos profesionales para la selección de herramientas

• Siempre coincide resistencia del troquel con capacidad de la máquina
• Usar aberturas en V más grandes reducir el tonelaje cuando sea posible
• Combinar con el radio de punzón adecuado
• Para mayor flexibilidad, considere combinarlo con matrices de plegadora multi V

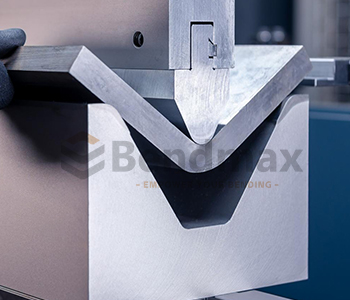

• Para doblar con poca fuerza, utilice un matriz de plegadora con gran abertura en V

Preguntas frecuentes: Troqueles para prensas plegadoras de alta resistencia

¿Para qué se utilizan los troqueles para prensas plegadoras de alta resistencia?

Se utilizan para:

• doblado de material grueso
• operaciones de alto tonelaje
• componentes estructurales industriales

¿Cómo elijo la apertura en V correcta?

Utilice la regla:

V = 6–10 × espesor

Ajustar en función de:

• tipo de material
• radio de curvatura
• capacidad de tonelaje

¿Merecen la pena los troqueles de alta resistencia?

Sí. Proporcionan:

• mayor esperanza de vida
• mayor precisión
• mayor seguridad

👉 Especialmente en entornos de alta carga.

Los troqueles para prensas plegadoras de alta resistencia son esenciales para cualquier operación que involucre doblado de chapa gruesa y requisitos de alto tonelaje.

Ellos proporcionan:

• resistencia superior
• larga vida útil
• precisión de doblado constante

En BENDMAXNuestras soluciones de herramientas de alta resistencia están diseñadas para:

• máxima durabilidad
• rendimiento de precisión
• Compatibilidad con los principales sistemas de plegadoras.
