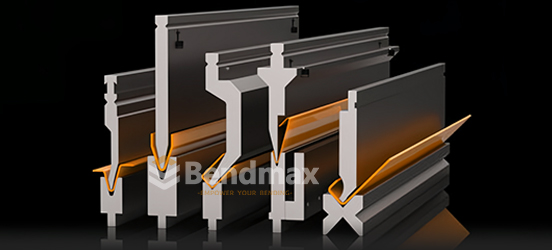

Una descripción completa de los sistemas globales de herramientas para prensas plegadoras (Wila, Trumpf, Amada, Bystronic) para ayudarle a elegir la interfaz adecuada, mejorar la compatibilidad y optimizar el rendimiento del plegado.

En el doblado de chapa metálica, los estándares de herramientas y las interfaces determinan directamente la producción. compatibilidad, precisión y eficienciaTanto para los fabricantes como para los usuarios finales, comprender los estándares de utillaje más utilizados para las plegadoras ayuda a seleccionar los punzones y matrices adecuados, evitando desajustes y mejorando la productividad general.

El artículo de hoy analiza los cinco estándares industriales más comunes y sus características de interfaz:

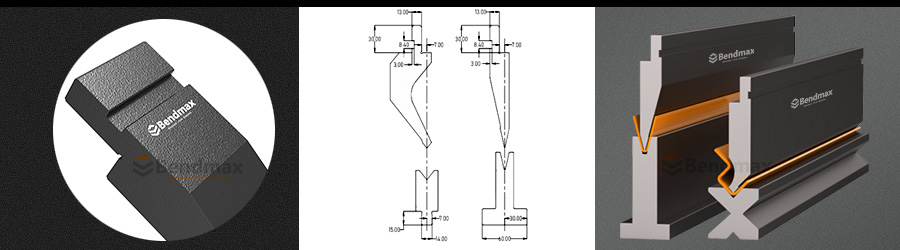

1. Estándar Amada

• Tipo de interfazRanura de cola de milano / Hombro rectangular
• Interfaz de perforaciónAlturas habituales de 85 mm o 90 mm, ancho de ranura de cola de milano de 13 mm, fijadas con cuñas o pernos.
• Interfaz del chip: Ranura en T o ranura de cola de milano, ancho 12–13 mm.
• Características:
  • Ligero, fácil de instalar y quitar.
  • Se utiliza principalmente en prensas plegadoras de tamaño pequeño y mediano.
  • Alta intercambiabilidad gracias a la estandarización de alturas e interfaces.
• Máquinas representativas: Prensas plegadoras Amada, japonesas, taiwanesas y la mayoría de las chinas de tamaño pequeño a mediano.

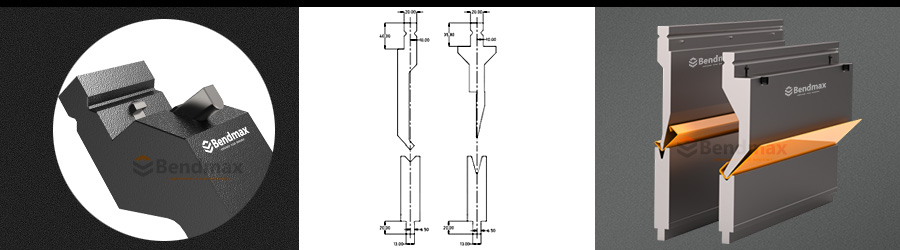

2. Trumpf / Wila Standard

• Tipo de interfazSuperficie plana de precisión + cuña autoblocante / sistema de sujeción rápida
• Interfaz de perforación: Altura estándar de 231 mm, ranura de cola de milano de 20 mm con ranura de posicionamiento, autoalineable.
• Interfaz del chipBase plana, generalmente de 60 mm o 90 mm de ancho, fijada mediante abrazaderas rápidas.
• Características:
  • Interfaz de alta precisión, compatible con sistemas de sujeción rápida hidráulicos o neumáticos.
  • Las ranuras de autoposicionamiento garantizan la repetibilidad.
  • Estructura modular, ideal para cambios rápidos de herramientas.
• Máquinas representativas: Trumpf, Bystronic (parcialmente), LVD, Durma y otras prensas plegadoras europeas de alta gama.

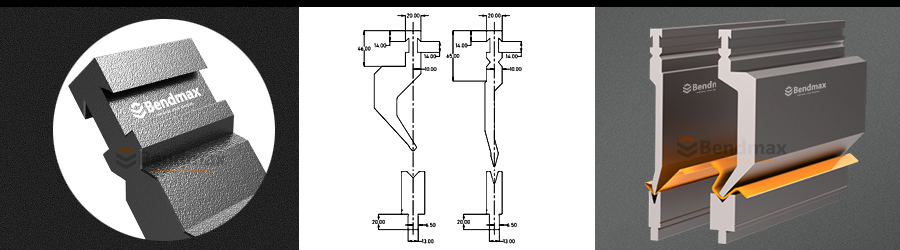

3. Estándar Bystronic

• Tipo de interfaz: Similar a Wila pero con una geometría de ranura única.
• Interfaz de perforación: 231 mm de altura, similar a Wila pero con un diseño de sujeción ligeramente diferente.
• Interfaz del chipRanuras de 90 mm de ancho, compatibles en su mayoría con Wila, pero algunas herramientas específicas son exclusivas de las máquinas Bystronic.
• Características:
  • Diseño exclusivo para máquinas Bystronic.
  • Es intercambiable con Wila en gran medida, pero no es 100% universal.
• Máquinas representativas: Prensas plegadoras Bystronic.

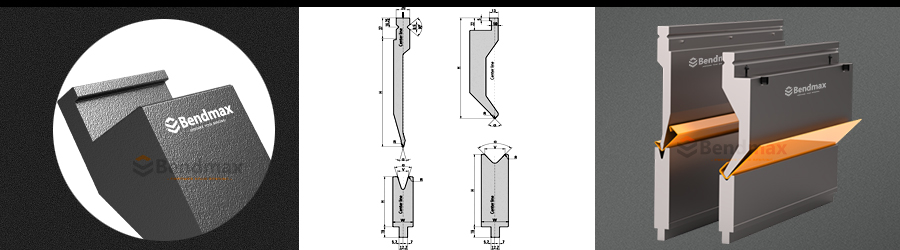

4. Estándar LVD

• Tipo de interfaz: Ranura de cola de milano + pasadores de posicionamiento
• Interfaz de perforación: Altura común de 231 mm, similar a Wila pero con diferente ancho de cola de milano y posiciones de los pasadores.
• Interfaz del chip: 60–90 mm de ancho, con orificios para pasadores que impiden el movimiento lateral.
• Características:
  • Sistema propietario con compatibilidad parcial con Wila.
  • Mayor énfasis en la estabilidad del chip.
• Máquinas representativas: Prensas plegadoras LVD.

Sin embargo, estas diferencias en los estándares suelen generar dificultades: cuando una fábrica posee máquinas de varias marcas, normalmente tiene que comprar varios juegos de herramientas, lo que aumenta los costes de inversión y gestión.

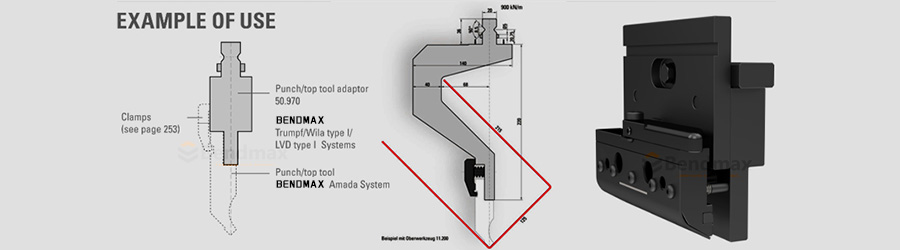

El Adaptadores para herramientas de prensas plegadoras Bendmaxestán diseñados para resolver este problema. Con una conversión de interfaz de alta precisión, permiten Herramientas Amada para su uso en prensas plegadoras Wila.o permitir la intercambiabilidad entre diferentes sistemas. Esto no solo mejora la flexibilidad, sino que también reduce las compras redundantes, ahorrando costes.

• Fuerte compatibilidad: Admite el intercambio entre Amada, Trumpf, Wila y otros sistemas importantes.
• Alta precisiónLa precisión de mecanizado de ±0,01 mm garantiza la precisión del doblado.
• Ahorro de costesElimina la necesidad de comprar varios juegos de herramientas.
• Alta flexibilidad: Ideal para talleres que utilizan varias marcas de prensas plegadoras.


Los adaptadores se utilizan ampliamente en fábricas con varias marcas diferentes de plegadoras. Por ejemplo, una fábrica que utiliza máquinas Amada pero desea adoptar las herramientas duraderas de Wila puede lograrlo fácilmente mediante adaptadores, lo que permite un sistema unificado de gestión de herramientas y mejora la eficiencia de la producción.

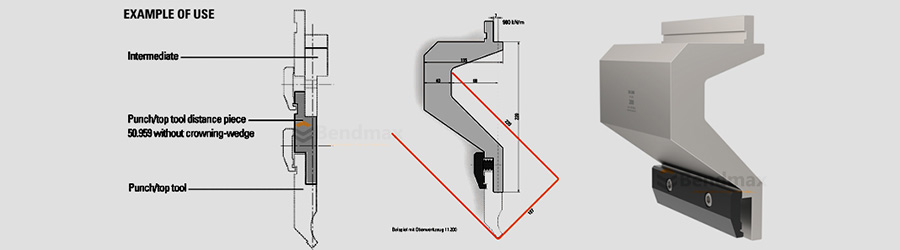

Muchos clientes siguen preguntando: Si ya se trata de una interfaz estándar de Amada, ¿por qué seguimos necesitando adaptadores o espaciadores?

De hecho, estos adaptadores desempeñan un papel esencial en la producción de curvado:

• Compensación de tolerancia
  Incluso dentro del mismo estándar, los diferentes modelos de máquinas y años de fabricación pueden presentar ligeras variaciones. Los adaptadores corrigen estas diferencias para garantizar una sujeción estable.
• Mayor flexibilidad
  Los adaptadores permiten a los operarios ajustar la altura o el espaciado de la herramienta para diferentes piezas de trabajo, lo que posibilita un doblado versátil sin necesidad de invertir en herramientas personalizadas adicionales.
• Garantía de precisión
  Gracias a sus superficies finamente rectificadas, los adaptadores mantienen una alineación y un paralelismo perfectos entre el punzón y la matriz, lo que evita desviaciones angulares y garantiza resultados uniformes.
• Alta capacidad de carga
  Fabricado en acero de alta resistencia (por ejemplo, 42C)_rM_OLos adaptadores soportan cargas de hasta 900 kN/m, lo que garantiza durabilidad y estabilidad incluso en esfuerzos de flexión intensos.

Los adaptadores no son solo "piezas de interfaz", sino componentes críticos para mantener... precisión, flexibilidad y fiabilidaden operaciones de plegado de prensas.

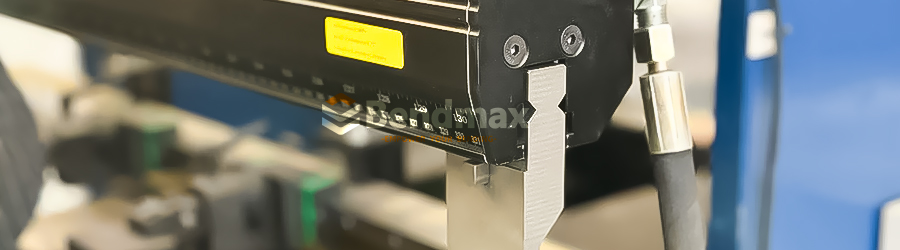

(Sistema de sujeción superior neumático Bendmax-Wila)

El adaptador Bendmax no solo puede solucionar las diferencias entre distintas prensas plegadoras y matrices para prensas plegadoras, sino también los problemas entre prensas plegadoras y matrices para prensas plegadoras de la misma marca.
