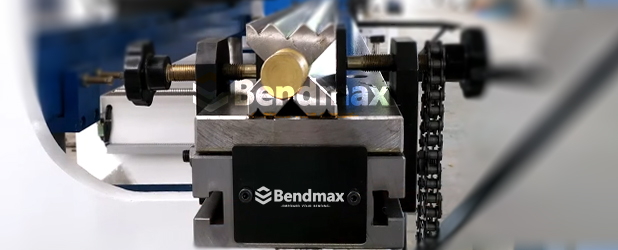

Sistema de coronación de prensas plegadoras: por qué la tabla de compensación es esencial.

Sistema de coronación de prensas plegadoras: por qué la tabla de compensación es esencial.

Un análisis detallado de cómo la tabla de compensación mejora la precisión del doblado de piezas largas, minimiza las desviaciones angulares y garantiza resultados uniformes en los sistemas de coronación de estilo Wila, Amada y Trumpf.

En el doblado de chapa metálica, la precisión es fundamental. Sin embargo, al doblar piezas largas, las máquinas suelen presentar un problema común: la deflexión. Bajo una alta carga, tanto la corredera como la mesa de trabajo pueden sufrir una ligera deformación, lo que provoca ángulos de doblado diferentes en el centro y los extremos de la pieza. Esto genera ángulos inconsistentes, lo que afecta directamente la calidad del producto.

El sistema de compensación de la máquina dobladora (también conocido como mesa de compensación) desempeña un papel fundamental en este caso.

Una alta calidad Coronación de prensa plegadoraSistemaEs un sistema auxiliar importante, diseñado para compensar la deflexión durante el proceso de doblado y asegurar que el ángulo de la pieza sea uniforme en toda su longitud. Sin la mesa de compensación, la deflexión del carro y la mesa de trabajo provocaría que el ángulo central se abriera más y los ángulos de los extremos se cerraran menos. El sistema de compensación está diseñado precisamente para solucionar este problema.

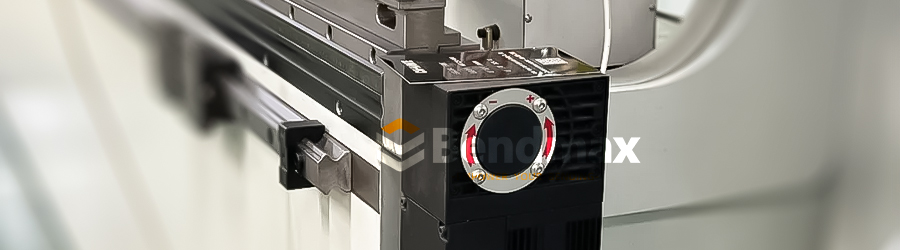

Sistemas de compensación de coronación mecánicaGeneralmente, constan de un conjunto de bloques o mecanismos de cuña ajustables. Estas cuñas se mueven entre sí para ajustar la forma de la mesa de trabajo, compensando la deformación de la máquina causada por las fuerzas de flexión. Al ajustar la posición de las cuñas, se aplica una fuerza de contradeformación durante el doblado para compensar los errores generados durante las operaciones.

La compensación mecánica de la coronación se divide normalmente en tipos manuales y automáticos, cada uno con sus propias ventajas y desventajas, adecuados para diferentes aplicaciones.

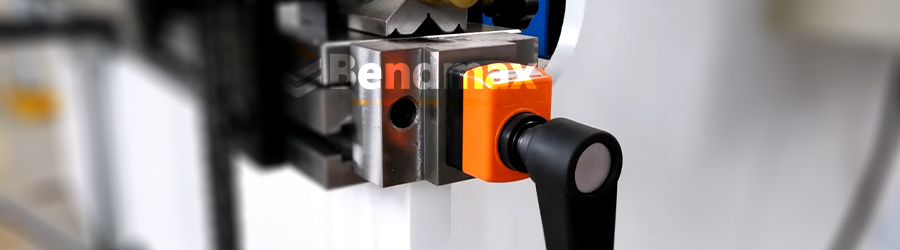

Compensación de coronación mecánica manual

Principio de funcionamiento: La compensación mecánica manual de la curvatura ajusta la forma de la mesa de trabajo mediante el ajuste manual de cuñas u otros componentes mecánicos para compensar la deformación durante el proceso de doblado. Los operarios giran manualmente los mecanismos de ajuste según las necesidades del proceso y su experiencia, moviendo las cuñas a las posiciones adecuadas para la compensación.

Ventajas:

Bajo coste: Los dispositivos de ajuste manual son sencillos, con menores costes de fabricación y mantenimiento.

Fácil manejo: Su estructura es relativamente sencilla, fácil de entender y de usar, ideal para principiantes y pequeñas empresas.

Desventajas:

Baja precisión de ajuste: El ajuste manual depende de la experiencia y las habilidades del operador, lo que resulta en una menor precisión, algo que supone un desafío para los requisitos de alta precisión.

Baja eficiencia: El proceso de ajuste manual consume mucho tiempo, lo que afecta la eficiencia de la producción, especialmente cuando se necesitan ajustes frecuentes.

Poca adaptabilidad: No es adecuado para situaciones que requieren cambios rápidos de piezas y ajustes de parámetros del proceso.

Escenarios adecuados

Producción en lotes pequeños: Adecuado para la producción a pequeña escala sin ajustes frecuentes.

Requisitos de baja precisión: Ideal para tareas de doblado con exigencias de baja precisión.

Presupuesto limitado: Adecuado para pequeñas empresas con restricciones presupuestarias.

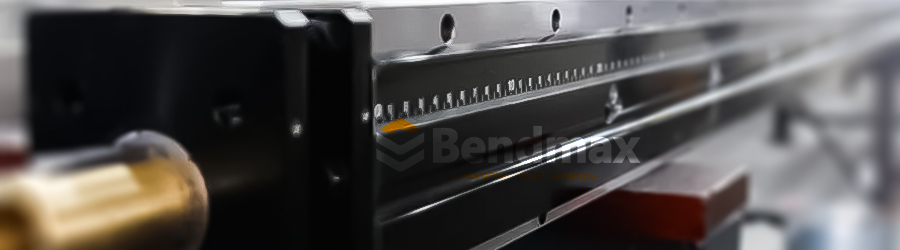

Compensación automática mecánica de coronación

Principio de funcionamiento:La compensación mecánica automática del coronamiento utiliza sistemas CNC u otros dispositivos de control automático para supervisar y ajustar la posición de las cuñas en tiempo real. Tras introducir los parámetros de compensación necesarios, el sistema controla automáticamente el mecanismo de ajuste para garantizar la precisión del doblado.

Ventajas:

Alta precisión: El sistema de control automático permite una compensación de alta precisión, satisfaciendo así las necesidades de procesamiento de alta precisión.

Alta eficiencia: El proceso de ajuste automático es rápido y estable, lo que mejora la eficiencia de la producción y lo hace adecuado para la producción en masa.

Buena consistencia: El sistema automático proporciona efectos de compensación estables y consistentes, lo que reduce el error humano.

Desventajas:

Alto coste: El sistema de compensación automática es complejo, con costes de fabricación y mantenimiento más elevados.

Altos requisitos técnicos: Requiere operadores y personal de mantenimiento profesionales, lo que aumenta los costos de capacitación y gestión.

Escenarios adecuados:

Producción en masa: Adecuada para la producción a gran escala que requiere ajustes frecuentes.

Requisitos de alta precisión: Ideal para tareas de doblado que exigen alta precisión.

Altas necesidades de automatización: Adecuado para entornos de producción altamente automatizados y eficientes.

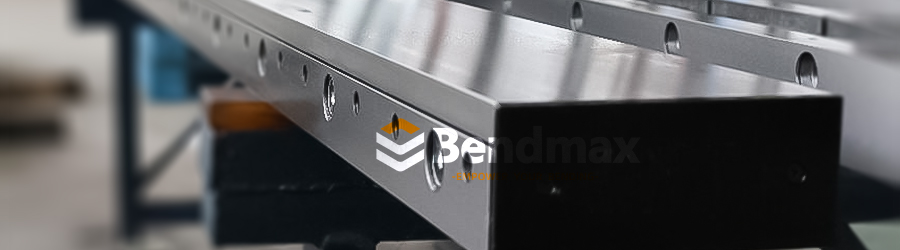

Beneficios de la compensación mecánica con precisión y coronación multipunto

Reduce la deformación: Contrarresta la distorsión de la mesa de trabajo y del deslizador debido a la aplicación

fuerzas, lo que garantiza ángulos de flexión uniformes y una mayor precisión de mecanizado.

especialmente para piezas de trabajo largas y variadas.

Mejora la precisión: La coronación mecánica multipunto permite la independencia

ajustes a lo largo de la mesa de trabajo, gestionando con precisión la deformación en cada

Sección para una rectitud y uniformidad superiores en piezas de trabajo alargadas.

coronación hidráulicaAlgunas prensas plegadoras vienen de fábrica con el sistema de coronación hidráulica incorporado. Este sistema utiliza cilindros hidráulicos ubicados en la bancada de la máquina. Al llenarse con presión hidráulica, los cilindros ejercen una fuerza ascendente sobre la bancada para compensar la deflexión. Los sistemas de coronación hidráulica modernos suelen incorporar lo que se conoce como coronación dinámica. La coronación dinámica ofrece la ventaja única de monitorizar las irregularidades y la resistencia durante el proceso de plegado, lo que permite realizar ajustes en tiempo real para corregir no solo las irregularidades de la prensa plegadora, sino también las del material.

Nota: A menos que su plegadora tenga un sistema de coronación hidráulico, un sistema de coronación mecánico probablemente será la solución que necesita para compensar la deflexión.

Sin una mesa de compensación, el ángulo de plegado de las piezas largas suele ser mayor en el centro y menor en los extremos. Sin embargo, con una mesa de compensación, toda la línea de plegado se mantiene uniforme y precisa.

Para operadores que utilizan un sistema moderno Máquina plegadora CNCEl sistema de corrección de la curvatura no es simplemente un dispositivo adicional, sino una solución necesaria para lograr una flexión precisa.
