En la fabricación de chapa metálica, operaciones de dobladillo y aplanado Se utilizan ampliamente para mejorar la resistencia, la seguridad y la apariencia de las piezas. Estos procesos son esenciales en industrias como la automotriz, la de gabinetes eléctricos, la de electrodomésticos y la de muebles metálicos.
Seleccionar la correcta Herramientas para dobladillo y aplanado de prensas plegadoras Es fundamental para lograr resultados consistentes, evitar daños en la superficie y mejorar la eficiencia de la producción. Existen diferentes tipos de herramientas diseñadas para cumplir con los requisitos específicos de espesor de material, volumen de producción y calidad de superficie.
Esta guía presenta los tipos más comunes de herramientas para aplanar y dobladilloExplica sus principios de funcionamiento, ventajas y aplicaciones, y ayuda a los fabricantes a elegir la solución de herramientas adecuada.

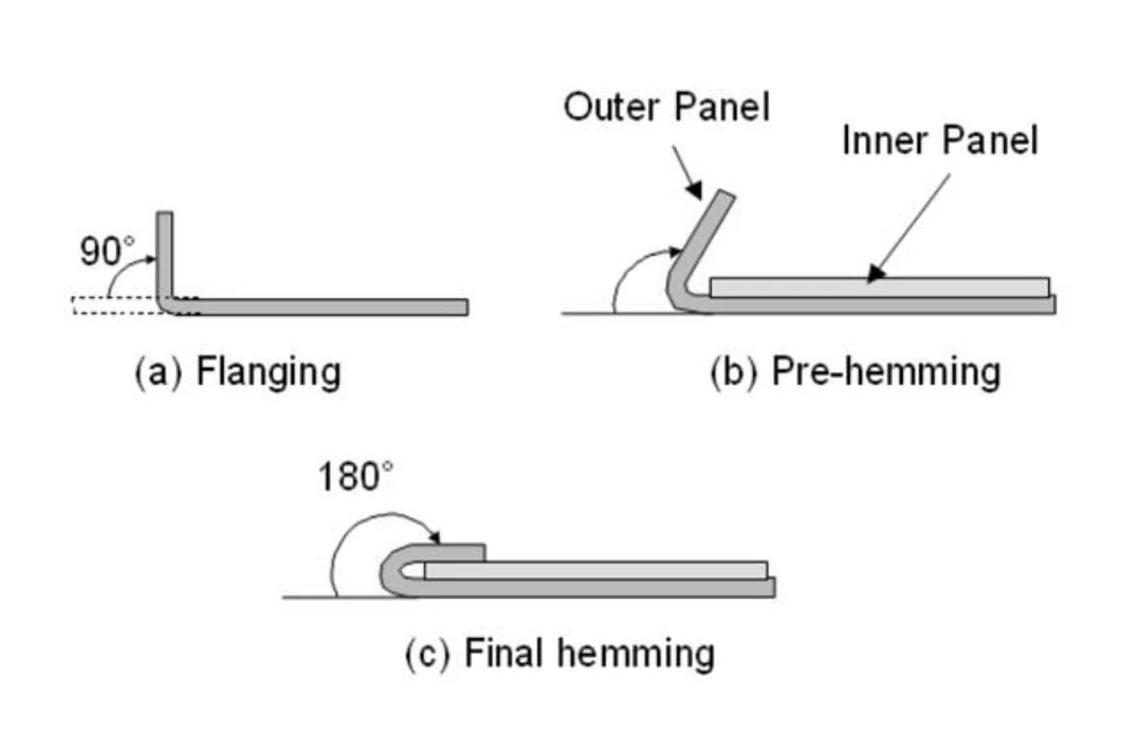

Hemming es un proceso de doblado en el que el borde de una pieza de chapa metálica se pliega sobre sí mismo. La etapa final del dobladillo se llama aplastamientodonde el borde doblado se presiona para aplanarlo y crear un borde liso y reforzado.
El dobladillo se utiliza ampliamente porque:

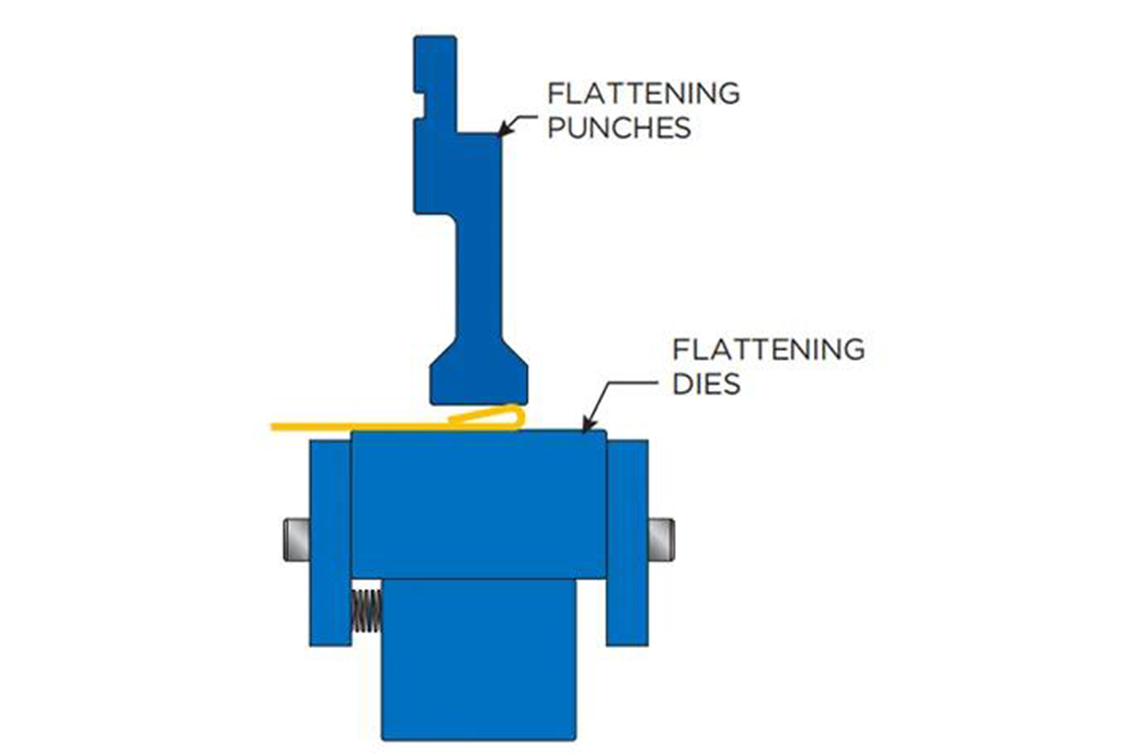

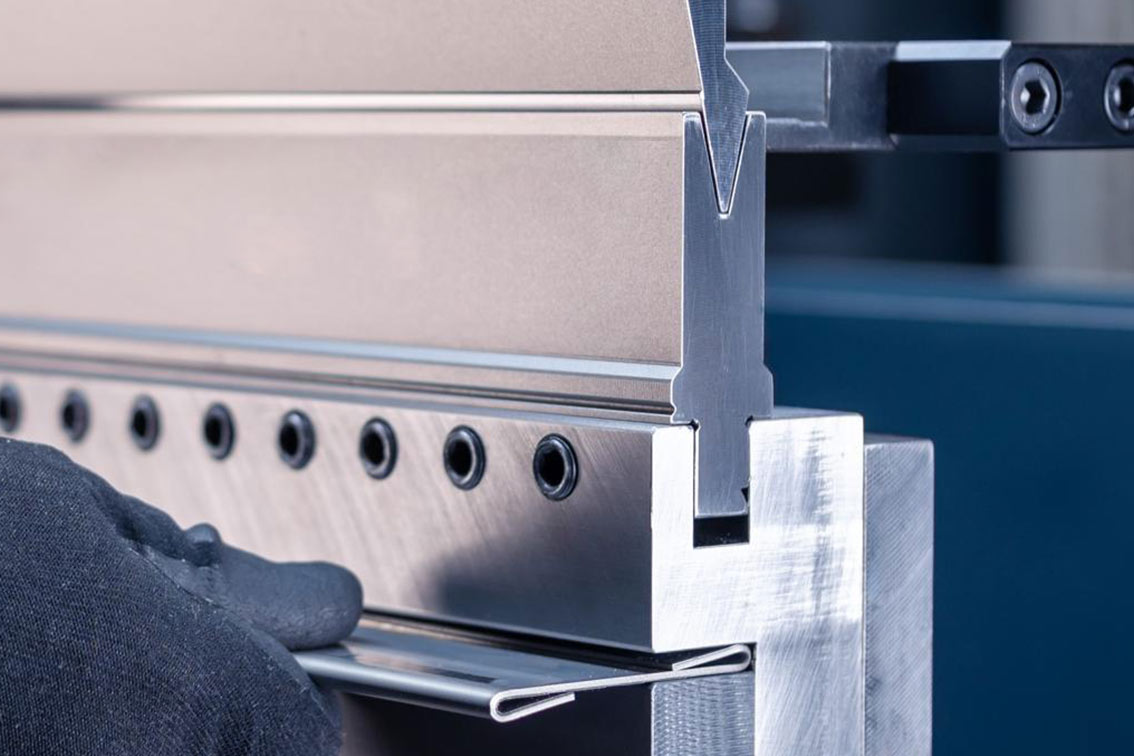

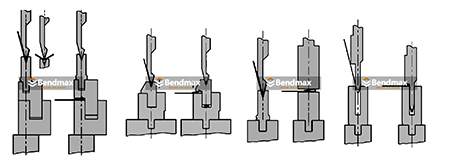

Principio de funcionamiento: El dobladillo estándar se suele realizar en dos pasos:
Ventajas:
Aplicaciones típicas:

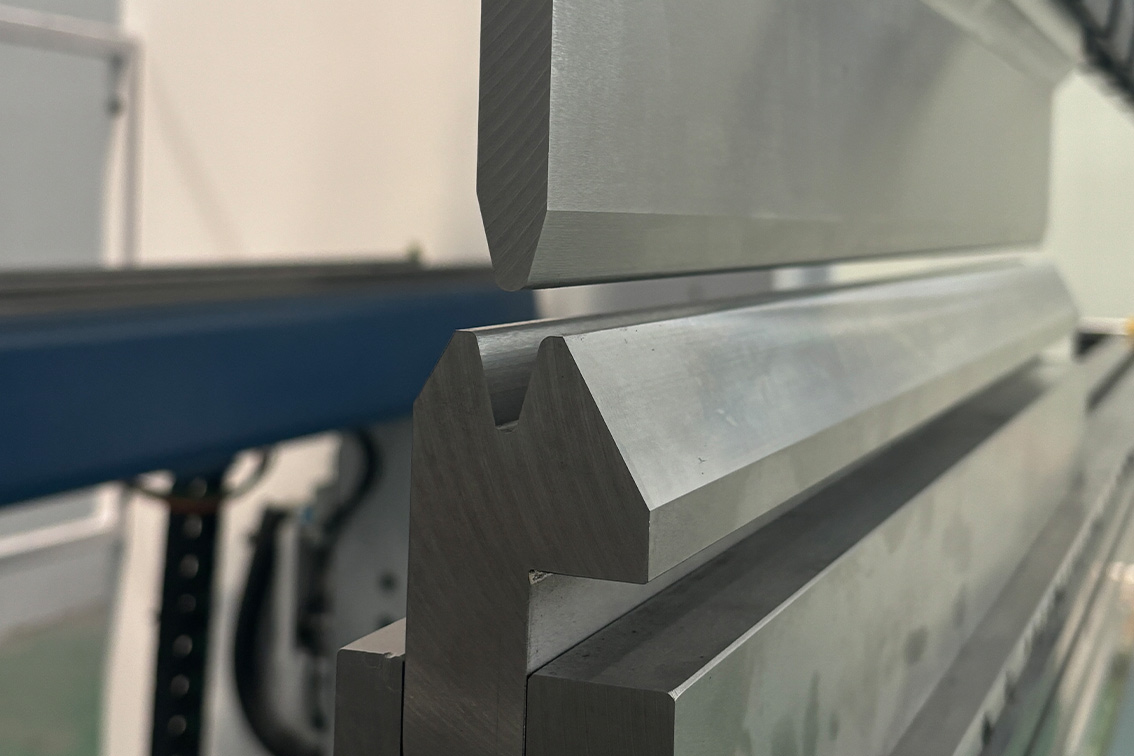

Principio de funcionamiento: Un puñetazo agudo Se utiliza para crear un ángulo de precurvado pronunciado antes del aplanado. Esto mejora la precisión del dobladillo y reduce la deformación del material.
Ventajas:
Materiales típicos:

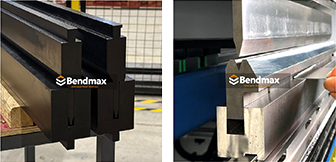

El sistema de dobladillo de un solo paso completa la instalación. Precurvado y aplanado en un solo golpe.
Ventajas:
Industrias típicas:

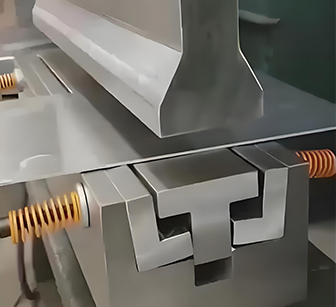

Las herramientas con resorte incluyen resortes internos que Ajusta automáticamente la presión durante el aplanamiento.
Ventajas:
Aplicaciones:

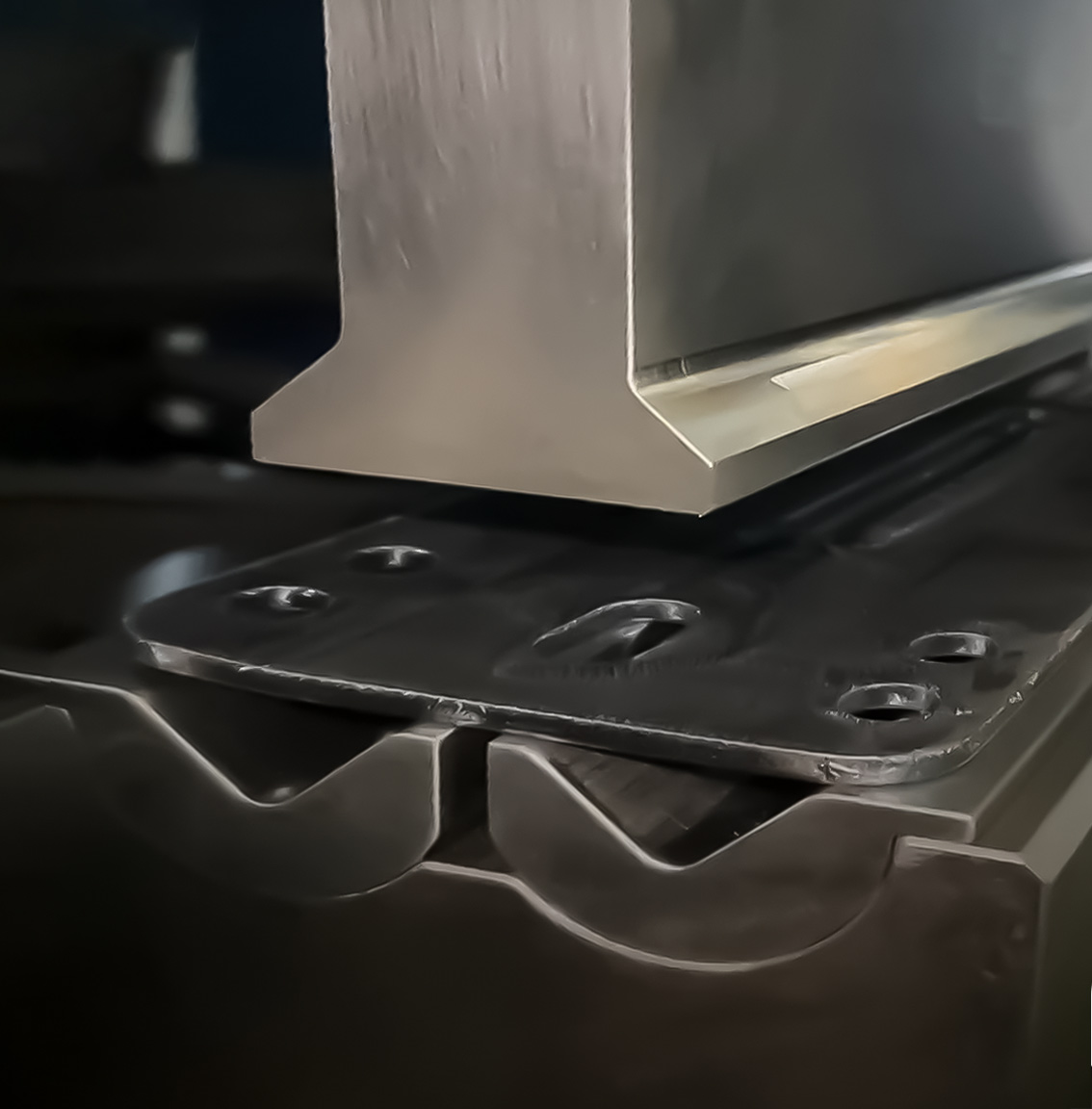

Las herramientas que no dejan marcas utilizan rodillos, inserciones de nailon o inserciones de poliuretano para evitar daños en la superficie.
Ventajas:
Materiales típicos:
El tipo de material que se va a doblar juega un papel fundamental en la selección de las herramientas. Los diferentes materiales se comportan de manera diferente durante las operaciones de aplanado y dobladillo.
Acero dulce (CRS)
El acero dulce es uno de los materiales más fáciles de doblar. Las herramientas estándar de dobladillo de dos pasos suelen ser suficientes para la mayoría de las aplicaciones.
Acero inoxidable
El acero inoxidable tiene mayor resistencia y menor ductilidad, lo que lo hace más propenso a agrietarse durante el aplanado. En este caso:
Aluminio
El aluminio es más blando, pero más sensible a los daños superficiales. Para láminas de aluminio:
Materiales galvanizados o recubiertos
La protección de la superficie es fundamental. El uso de matrices de acero estándar puede provocar arañazos.
El espesor de la lámina es uno de los parámetros más importantes a la hora de seleccionar las herramientas de aplanado. Existen diferentes tipos de herramientas adecuadas para diferentes rangos de espesor.
Lámina delgada (0,5–1,5 mm)
Los materiales delgados requieren un control preciso para evitar arrugas o grietas. Herramientas recomendadas:
Espesor medio (1,5–3,0 mm)
Este rango de espesores es común en armarios eléctricos, muebles metálicos y carcasas de equipos. Herramientas recomendadas:
Lámina gruesa (>3,0 mm)
Se requiere una fuerza de flexión adicional, y la resistencia de la herramienta se vuelve fundamental. Herramientas recomendadas:
Dobladillo abierto
Deja un pequeño espacio en el interior, requiere menos fuerza y es más fácil de producir. Adecuado para componentes estructurales y piezas no visibles.
Dobladillo cerrado
Completamente aplanado, requiere mayor precisión y herramientas más exigentes. Adecuado para piezas decorativas y bordes visibles.
Dobladillo en forma de lágrima
Se utiliza cuando el riesgo de agrietamiento es alto. Se recomienda para acero inoxidable y materiales gruesos.
La calidad de la superficie es una preocupación importante. Las herramientas de aplanado estándar pueden dejar marcas, arañazos o líneas de presión en la superficie. Si la apariencia de la superficie es crítica, Herramientas para dobladillos sin marcas (con rodillos, inserciones de nailon o protección de PU) es altamente recomendable para:
No todos los sistemas de herramientas son intercambiables. Los sistemas de herramientas comunes incluyen: Sistema Wila, Sistema Trumpf, Sistema Amada y Sistema LVD.
Por ejemplo, si se utiliza una prensa plegadora estilo Wila, herramientas compatibles como Punzón aplanador N.° 19.041 y Matriz de aplanamiento N.° 29.384 Garantiza un posicionamiento preciso y resultados de doblado fiables.

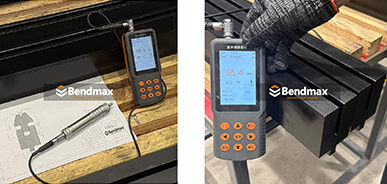

La durabilidad de las herramientas depende en gran medida de la calidad del material y del tratamiento térmico. Las herramientas de aplanamiento de alta calidad suelen estar hechas de: 42CrMo con un rango de dureza de HRC 54–60Esto proporciona una vida útil más prolongada, una mejor resistencia al desgaste y un rendimiento de aplanamiento estable.
La elección de las herramientas no solo depende del rendimiento, sino también de la rentabilidad. Si bien el uso de herramientas de aplanamiento de alta calidad puede tener un costo inicial mayor, puede reducir significativamente los gastos de reemplazo a largo plazo.
En la producción práctica de chapa metálica, seleccionar la combinación de herramientas correcta suele ser la forma más eficaz de solucionar los defectos de dobladillo.
Beneficio de ingeniería:
✔ Reduce la tensión de tracción
✔ Mejora el flujo de materiales
✔ Previene la formación de grietas
Beneficio de ingeniería:
✔ Mejora la uniformidad de la presión
✔ Estabiliza el material de lámina delgada
✔ Reduce el riesgo de deformación
Beneficio de ingeniería:
✔ Protege las superficies visibles
✔ Mejora la apariencia del producto
✔ Reduce el costo de acabado
Beneficio de ingeniería:
✔ Garantiza un aplanamiento uniforme
✔ Mejora la precisión dimensional
✔ Mejora la resistencia estructural
Beneficio de ingeniería:
✔ Prolonga la vida útil de las herramientas
✔ Reduce los costos de mantenimiento
✔ Mejora la fiabilidad a largo plazo

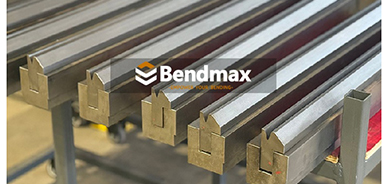

Para operaciones estándar de dobladillo en dos pasos en chapa metálica de espesor medio, una combinación de herramientas comúnmente recomendada incluye:
Esta combinación proporciona un rendimiento de aplanamiento estable, una mayor precisión dimensional y una calidad de dobladillo uniforme para armarios eléctricos, envolventes metálicas y electrodomésticos.
Mantenimiento adecuado de herramientas para dobladillos y aplanamiento Es fundamental para garantizar una calidad de doblado uniforme, prolongar la vida útil de las herramientas y reducir los costes de producción a largo plazo.
En la fabricación moderna de chapa metálica, la calidad de herramientas para dobladillos y aplanamiento Determina directamente el aspecto final del producto, su resistencia estructural y la eficiencia de la producción. Elegir un proveedor de herramientas fiable no solo depende del precio, sino también de la precisión, la durabilidad y la estabilidad a largo plazo.

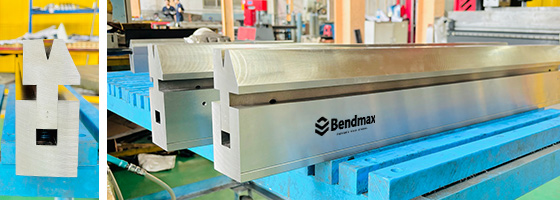

Las herramientas profesionales para el dobladillo se fabrican con acero aleado de alta calidad y procesos avanzados de mecanizado CNC para garantizar la precisión y la uniformidad dimensional.

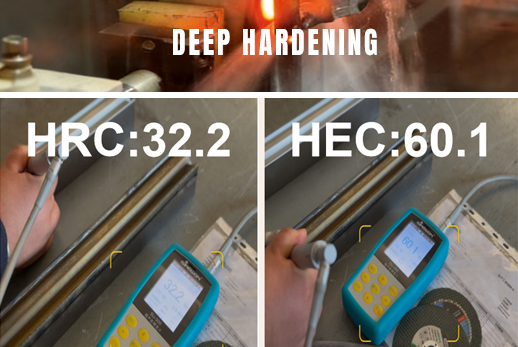

Las herramientas de dobladillo fiables se fabrican normalmente con aceros aleados de alta resistencia, como por ejemplo: 42CrMo y grados de acero para herramientas endurecido. Mediante un tratamiento térmico controlado, las herramientas alcanzan un nivel de dureza de HRC 54–60Esto garantiza:
Las soluciones de utillaje profesional están diseñadas en función de aplicaciones industriales reales, lo que garantiza la compatibilidad con los procesos de dobladillo estándar, los requisitos de superficie sin marcas y las líneas de producción de alto volumen.
