Cómo un diseño de punzón y matriz coincidentes ayuda a formar un componente en forma de U con protuberancias inferiores repetidas.

13/10/2026

Herramientas personalizadas en forma de U para prensas plegadoras: la solución a un desafío de conformado especial.

Cuando una herramienta estándar en forma de U no es suficiente

Cuando los clientes nos presentan un requisito especial de doblado, siempre empiezo por examinar detenidamente el plano de la pieza terminada. La clave no reside simplemente en encontrar un punzón y una matriz que permitan doblar el material en forma de U, sino en comprender cada detalle que debe reproducir el componente final.

Esa fue la principal consideración que motivó esta solución de herramientas personalizadas.

La pieza tiene una sección transversal en forma de U con una serie de pequeñas protuberancias distribuidas a lo largo de su base. Estas características repetidas hacen que la aplicación sea diferente del doblado convencional en forma de U. El perfil general y los pequeños detalles de la base deben formarse simultáneamente, por lo que el utillaje debe diseñarse en función de la geometría real de la pieza.

En lugar de adaptar una herramienta estándar a un requisito para el que no fue diseñada, desarrollamos un punzón superior y una matriz inferior específicos que se ajustaran al plano del cliente.

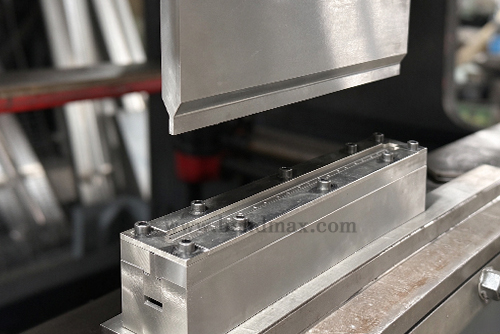

Herramienta personalizada en forma de U de BENDMAX

Diseño del punzón y la matriz como un conjunto a juego.

La parte más importante de este diseño es la relación entre el punzón superior y la matriz inferior.

A lo largo del punzón superior, se repiten pequeñas proyecciones de conformado en posiciones específicas. La matriz inferior contiene ranuras correspondientes. Durante el conformado, estos perfiles complementarios trabajan conjuntamente para crear las protuberancias necesarias en la parte inferior del componente en forma de U.

Esta disposición requiere prestar especial atención a las dimensiones, el espaciado y la alineación de los elementos repetidos. Un diseño que parezca correcto en un dibujo no es suficiente; los perfiles superior e inferior también deben funcionar conjuntamente en las condiciones reales de conformado.

Al desarrollar herramientas especiales, presto especial atención a estas interfaces. La forma general de la herramienta puede ser sencilla, pero los detalles que determinan la geometría final de la pieza son a menudo donde reside el verdadero trabajo de ingeniería.

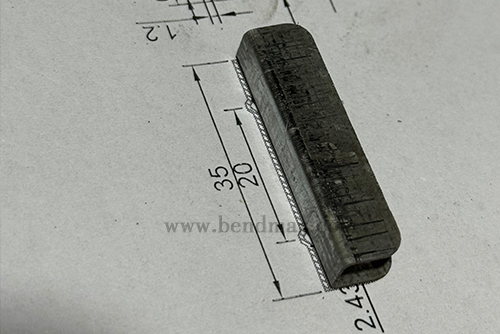

Dimensiones del plano del cliente y de la pieza

Comprobación del diseño antes de la fabricación

Antes de iniciar la producción, revisamos la estructura de las herramientas comparándola con el plano del cliente.

El objetivo principal era comprobar la correspondencia entre las proyecciones del punzón y las ranuras de la matriz, así como la geometría general del proceso de conformado y el espacio disponible para la pieza. También se consideró la holgura necesaria para el material y el proceso de conformado previstos.

Esta etapa se describe mejor como verificación del diseño de herramientasEn lugar de una simulación de elementos finitos, su propósito es revisar la geometría propuesta e identificar posibles conflictos de diseño antes de la fabricación de las herramientas.

En el caso de las herramientas personalizadas, esta revisión es un paso importante para reducir los ajustes posteriores que podrían ser innecesarios. Cuanto más claramente se traduzcan los requisitos de la pieza en la estructura de la herramienta, más eficazmente se podrá evaluar el diseño durante las pruebas de doblado.

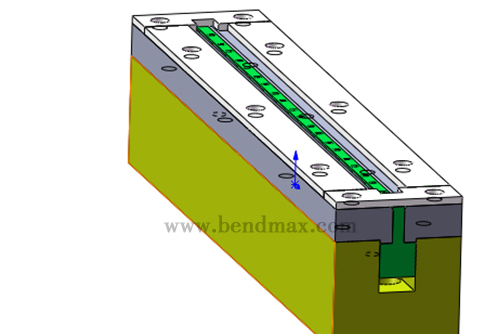

Diseño personalizado de punzones y troqueles

Del dibujo a la herramienta real Una vez revisado el diseño, el punzón superior y la matriz inferior se fabricaron de acuerdo con los perfiles especificados. En el caso de herramientas con características de conformado repetitivas, la uniformidad a lo largo de su longitud es fundamental. Las proyecciones y ranuras deben respetar las dimensiones y el espaciado previstos, mientras que las superficies correspondientes deben funcionar conjuntamente según lo diseñado. Tras su fabricación, las herramientas se revisaron antes de su instalación en la plegadora. Esto permitió verificar sus dimensiones y la coincidencia de su geometría antes de evaluar el resultado final del conformado. El objetivo de este proceso es sencillo: la herramienta terminada debe hacer algo más que parecerse al diseño. Debe ser adecuada para la aplicación prevista.

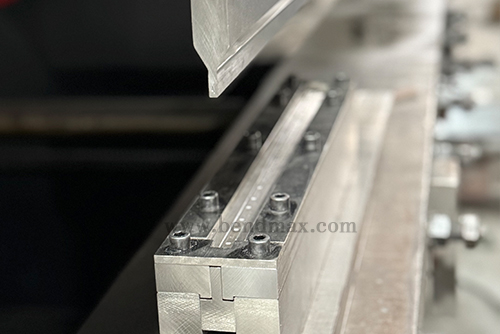

Pruebas de flexión: Donde el diseño se encuentra con la realidad Por muy cuidadosamente que se diseñe una herramienta especial, su rendimiento debe comprobarse en la práctica. Tras instalar las herramientas en la plegadora, el siguiente paso fue evaluar el resultado del conformado. Nos centramos en el perfil general en forma de U y, especialmente, en si las protuberancias inferiores repetidas se habían formado según lo previsto. Las pruebas de doblado también ayudan a detectar problemas que no siempre se pueden evaluar únicamente a partir de la geometría de la herramienta. Las propiedades del material, la configuración de la máquina, la alineación y los parámetros de doblado pueden afectar al componente final. Por eso considero que el doblado de prueba es una parte esencial del desarrollo de herramientas personalizadas. Conecta el trabajo de diseño con las condiciones reales de producción y proporciona una base para cualquier ajuste necesario.

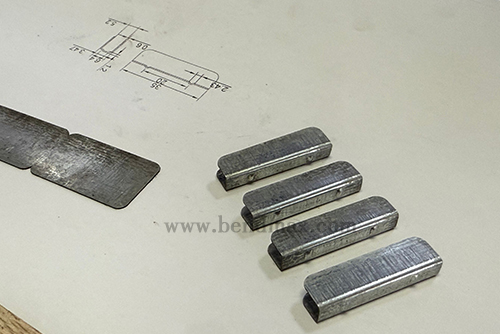

Medición de la pieza terminada

El último paso consistió en inspeccionar el componente fabricado comparándolo con el plano del cliente.

Utilizando un calibrador digital, verificamos las dimensiones pertinentes y evaluamos el perfil final. Se prestó especial atención a la sección en forma de U y a las dimensiones asociadas con los elementos inferiores repetidos.

Para mí, la inspección dimensional no es simplemente el último punto de una lista de verificación de producción. Es el momento en que comparamos el requisito original con el resultado real. El plano define cómo debe ser la pieza; la inspección ayuda a determinar si el componente terminado cumple con los requisitos acordados.

La decisión de aceptación debe basarse en las dimensiones, tolerancias y criterios de inspección especificados, y no únicamente en la apariencia.

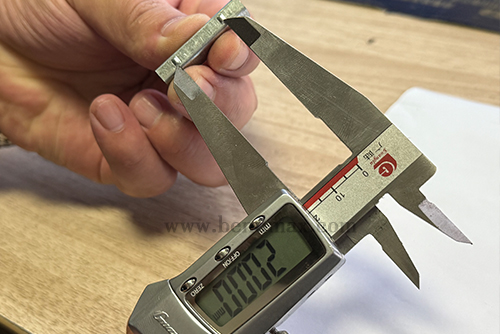

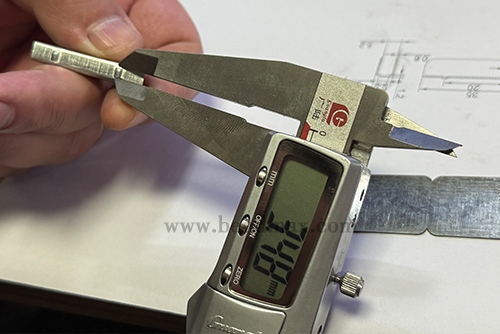

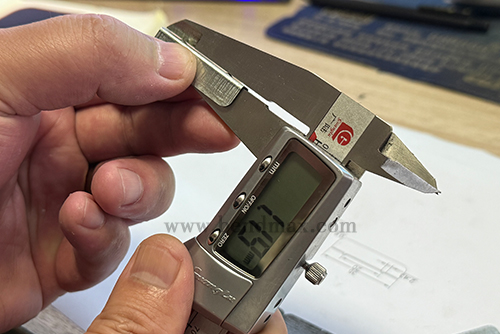

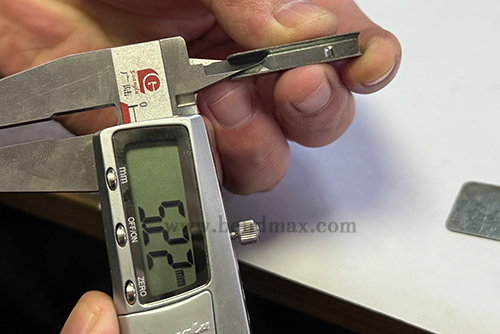

Calibrador digital para medir una dimensión crítica de una pieza metálica personalizada.

Lo que demuestra esta solución

Al analizar esta aplicación, la principal lección es que los requisitos especiales de doblado deben abordarse desde la pieza terminada hacia atrás.

Un componente en forma de U con protuberancias inferiores repetidas requiere más que un ángulo de doblado adecuado. Su utillaje debe reproducir el perfil general y los detalles de conformado locales mediante una estructura coordinada de punzón y matriz.

Para nosotros, el trabajo consistió en comprender el dibujo, diseñar los perfiles correspondientes, verificar la estructura de las herramientas, fabricarlas y comprobar el componente final mediante pruebas de doblado e inspección dimensional. Cada paso tenía el mismo propósito: conectar los requisitos de la pieza del cliente con una solución de utillaje viable.

En Bendmax, así es como abordamos el diseño de herramientas personalizadas para prensas plegadoras. No partimos de una herramienta estándar y esperamos que se adapte a todas las aplicaciones. Comenzamos con la pieza de trabajo, identificamos los desafíos de conformado y desarrollamos las herramientas en función de los requisitos clave.

¿Tiene algún componente con un perfil especial o características de conformado repetidas? Envíenos el plano de la pieza, el tipo de material, el espesor, las dimensiones críticas y el modelo de la plegadora. Analizaremos la aplicación y le propondremos una solución de punzonado y troquelado a medida.
