La solución definitiva para la interferencia de flexión: la perforadora de ventanas personalizada Bendmax permite el conformado perfecto de piezas profundas en forma de U.
La solución definitiva a la interferencia por flexión
La perforadora de ventanas personalizada Bendmax permite el conformado sin problemas de piezas profundas en forma de U.
El cliente estaba usando Herramientas estándar para prensas plegadorasDebido a las grandes dimensiones generales y las altas paredes laterales de la pieza de trabajo, las herramientas superiores e inferiores convencionales no podían proporcionar suficiente espacio libre, lo que hacía inevitable la interferencia.

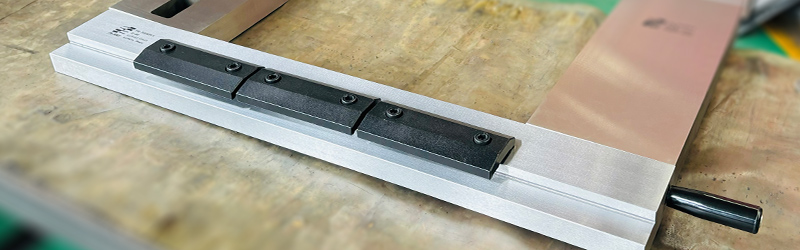

Como primera solución rápida, el equipo de ingeniería de Bendmax sugirió invertir las secciones segmentadas izquierda y derecha del punzón superior, creando un espacio libre en el centro. Esto permitió que la pieza pasara por el espacio central durante el doblado, reduciendo el riesgo de colisión entre el punzón y la pieza.
Tras instalar el punzón segmentado y realizar pruebas de plegado, el cliente comprobó que, debido al gran tamaño de la pieza y a la profundidad de plegado, el espacio libre disponible seguía siendo insuficiente. El problema de interferencia no pudo eliminarse por completo.
Tras un análisis detallado de la geometría de la pieza, la secuencia de plegado, la trayectoria de plegado y la configuración de la prensa plegadora, los ingenieros de Bendmax recomendaron una solución más profesional y fiable: una Perforadora de ventanas personalizada(perforadora de holgura / perforadora de ventana abierta).
El perforador de ventanas cuenta con unagran abertura centralCon un tamaño de ventana totalmente personalizable, este diseño permite que piezas de trabajo de gran tamaño, con forma de U profunda o de tipo caja, pasen a través del punzón durante el doblado, eliminando eficazmente la interferencia entre la herramienta y la pieza. Al mismo tiempo, el punzón de ventana sigue siendo altamente compatible con la plegadora existente del cliente y puede utilizarse para otras operaciones de doblado sin interferencias.
El cliente aceptó nuestra recomendación y encargó una perforadora de ventanas personalizada con un tamaño de ventana diseñado específicamente para su pieza de trabajo.

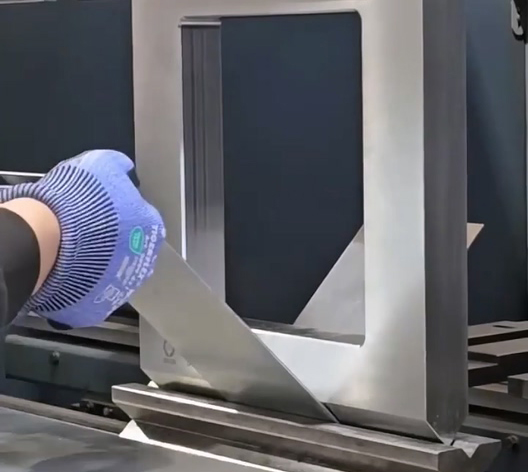

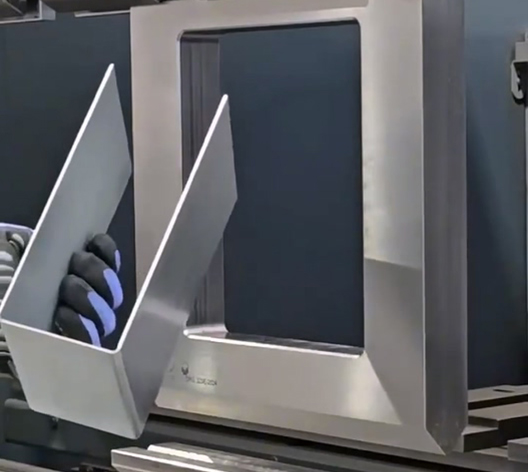

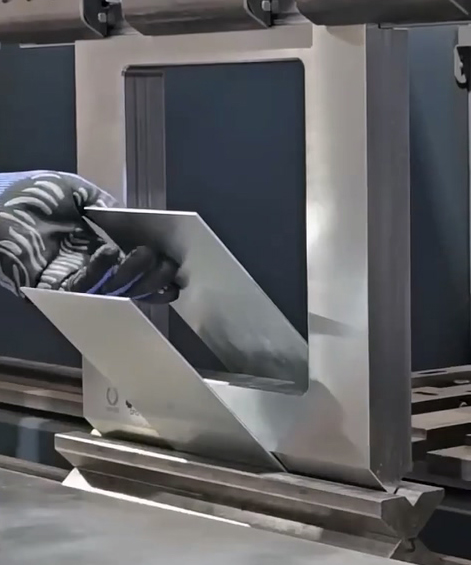

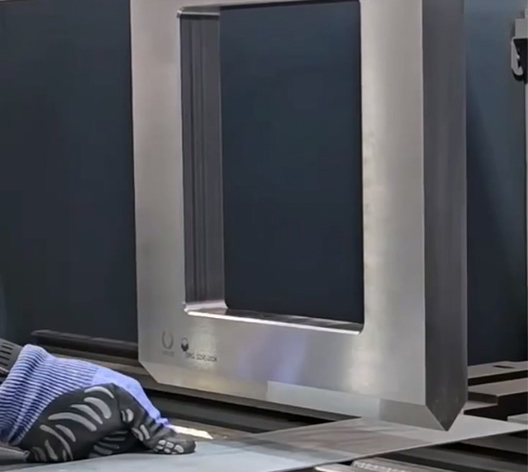

La visualización curva de la herramienta de ventana

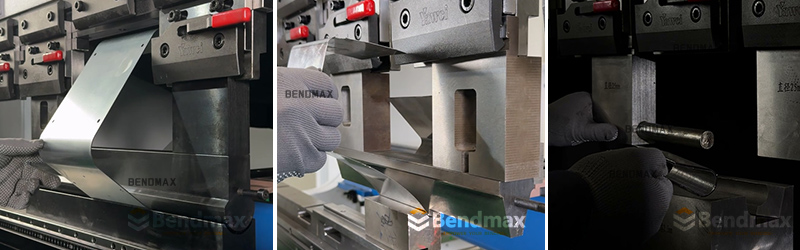

Una vez que la perforadora de ventanas llegó a la fábrica del cliente en Brasil, se puso rápidamente en producción. Los resultados fueron excelentes. Según los comentarios del cliente, se eliminó por completo la interferencia en el doblado, todas las secuencias de doblado se pudieron completar sin problemas y se pudieron formar piezas complejas con forma de U profunda en una sola operación.
El cliente reconoció ampliamente a este profesional. solución de utillaje para prensas plegadorasDesde entonces, la perforadora de ventanas se ha convertido en una herramienta clave para el procesamiento de grandes componentes estructurales en su producción.

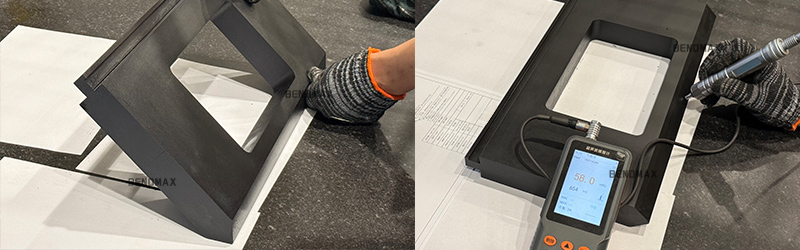

Herramienta de ventana en pruebas de dureza
• Mayor resistencia a la corrosión gracias a la formación de una capa protectora de óxido.
• Reflectividad superficial reducida, lo que mejora la visibilidad operativa.
• Mayor resistencia al desgaste, lo que prolonga la vida útil del molde.
· Aspecto uniforme y profesional con mínimo cambio dimensional
Con una amplia experiencia en el sector y sólidas capacidades de personalización, Bendmax resolvió con éxito un problema de interferencia en el doblado que las herramientas convencionales no podían solucionar. Mediante el uso de un punzón de ventana personalizado, el cliente no solo restableció una producción estable, sino que también mejoró significativamente la eficiencia del doblado y la capacidad de conformado, demostrando una vez más la experiencia de Bendmax en trabajos de alta complejidad. Soluciones de utillaje para prensas plegadoras Para clientes globales.
Ofrecemos una amplia gama de opciones de herramientas para ventanas que se adaptan a sus necesidades, y la personalización está disponible bajo petición.
