Las herramientas estándar para prensas plegadoras pueden realizar una sorprendente variedad de trabajos de doblado. Los punzones estándar, las matrices en V, los punzones de cuello de cisne, las herramientas de radio y las herramientas de dobladillo cubren la mayoría de las aplicaciones cotidianas.
Pero tarde o temprano, aparece una parte que parece decir:
“Buen intento. Tus herramientas habituales no van a funcionar aquí.”
Es entonces cuando suelen entrar en juego las herramientas personalizadas para prensas plegadoras.
El utillaje personalizado no se trata de hacer algo inusual solo por hacerlo. Se trata de diseñar una herramienta en torno a una necesidad específica. geometría de la pieza, material, máquina, secuencia de doblado y requisitos de producción cuando las herramientas estándar ya no pueden proporcionar el resultado requerido.
La primera pregunta no es “¿Puedes crear una herramienta personalizada?”
La pregunta más pertinente es:
“¿De verdad necesito uno?”
Si un punzón y una matriz estándar pueden producir el doblez requerido de forma segura y uniforme, normalmente hay pocas razones para reinventar las herramientas.
El uso de herramientas personalizadas resulta beneficioso cuando las herramientas estándar generan problemas como los siguientes:
•No se puede lograr la geometría de curvatura requerida.
•La brida es demasiado corta o demasiado profunda.
•La pieza de trabajo interfiere con el punzón estándar.
•Es necesario producir varias curvas en una misma configuración.
•Se requiere un radio o ángulo especial.
•La pieza requiere desplazamiento o doblado en Z.
•Las herramientas estándar provocan marcas o deformaciones.
•El proceso de producción requiere una operación de conformado específica.
•Es necesario reducir el tiempo de configuración.
•La misma pieza especial se produce repetidamente
•La pieza de trabajo debe estar completamente libre de marcas de herramientas.
En otras palabras:
Si la pieza es inusual, es posible que las herramientas también deban serlo.
Un error común es comenzar la conversación con:
“Necesitamos un golpe especial.”
Es un poco pronto.
Un diseño de herramientas personalizadas adecuado comienza con el pieza de trabajo.
El diseñador de herramientas necesita comprender:
La información típica incluye:
Por ejemplo, doblar aluminio de 1,5 mm y acero de alta resistencia de 10 mm Obviamente no son el mismo trabajo. La geometría de la herramienta, la apertura de la matriz, el radio del punzón y la fuerza de flexión requerida pueden ser completamente diferentes.
Las dimensiones importantes incluyen:
Incluso una pequeña característica puede determinar si una herramienta estándar funcionará o no.
Las herramientas también deben ser compatibles con la plegadora.
Los parámetros importantes de la máquina incluyen:
Una perforadora personalizada con un diseño atractivo no resulta muy útil si no se adapta a la máquina.
"
Para obtener más información, consulte nuestros artículos relacionados.
[ Cómo calcular el tonelaje de una prensa plegadora para diferentes utillajes (Guía completa 2026) ]
[Cómo seleccionar la herramienta adecuada para la plegadora en función de la fuerza de plegado]
[¿Qué son las herramientas para prensas plegadoras? La guía definitiva para fabricantes.]

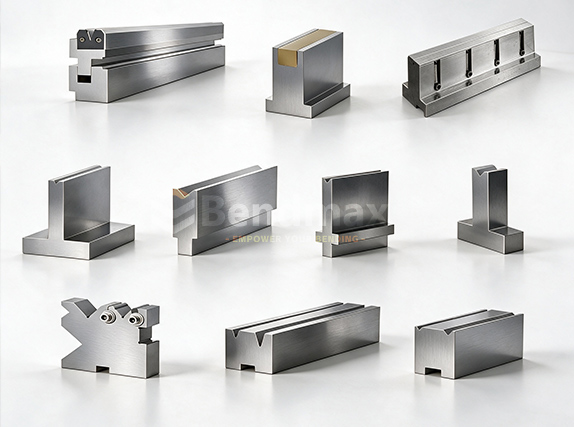

Herramientas personalizadas Pueden adoptar muchas formas. Algunas son completamente únicas, mientras que otras son esencialmente versiones modificadas de herramientas estándar.
Aquí hay varios ejemplos comunes.

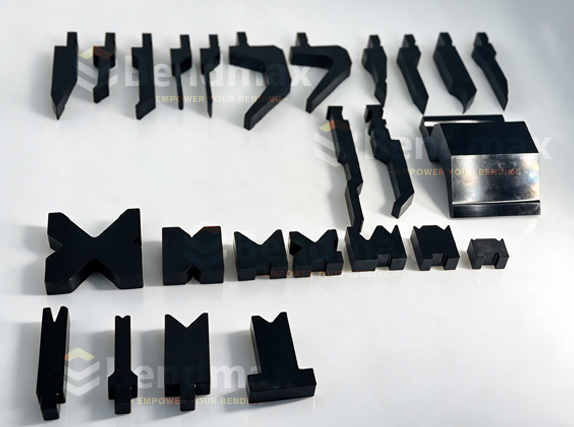

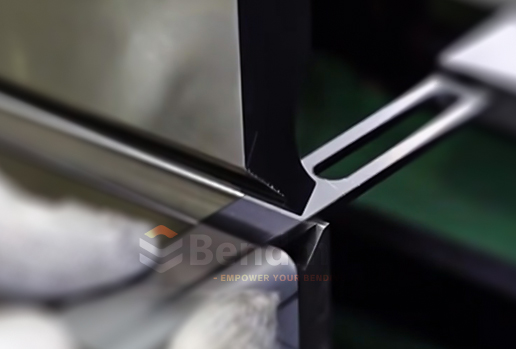

Puede ser necesario utilizar un punzón a medida cuando un punzón estándar interfiere con la pieza de trabajo.
Los diseños típicos incluyen:
Punzones de cuello de cisne extra profundos
Puñetazos estrechos
Puñetazos extendidos
Punzones de ángulo especial
Punzones de radio
Punzones descentrados
Punzones de conformado a medida
Punzones de conformado de varias etapas
Por ejemplo, una pieza de trabajo profunda con forma de caja puede chocar con un punzón recto estándar. Punzón de cuello de cisne o descentrado puede proporcionar el espacio libre adicional necesario para completar la curva.
El mismo principio se aplica a las herramientas de menor tamaño.
Una matriz en V estándar funciona bien para el doblado al aire convencional, pero las aplicaciones especiales pueden requerir:
• Aberturas en V personalizadas
• Múltiples aberturas en forma de V
• Troqueles V asimétricos
• Troqueles descentrados
• Troqueles de radio
• Troqueles en forma de U
• Troqueles de cuatro vías
• Troqueles ajustables
• Troqueles de conformado
La apertura del dado es particularmente importante porque afecta la relación entre espesor del material, radio interior, fuerza de flexión y longitud mínima de la brida.
Para el doblado de aire convencional, un punto de partida comúnmente utilizado es:
V ≈ 6–8 × espesor del material
Pero esta no es una regla universal. La resistencia del material, el radio deseado, la geometría de la herramienta y la capacidad de la máquina son factores importantes.
Precisamente por eso, las herramientas personalizadas deben diseñarse en función de la aplicación real, en lugar de simplemente copiar una dimensión de un catálogo.
Esta es una de las mayores ventajas de las herramientas personalizadas:

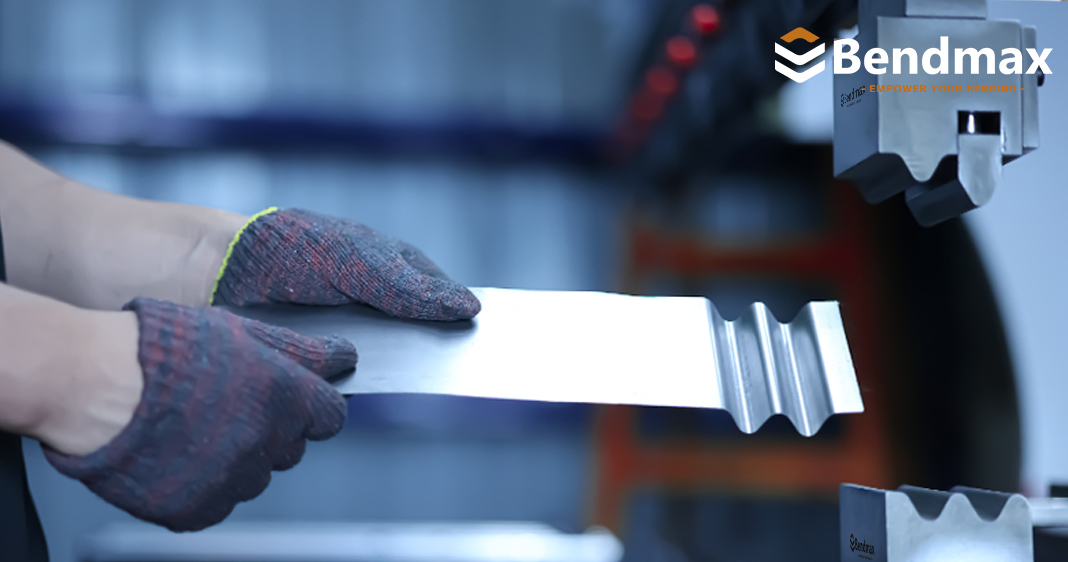

A veces se pueden combinar varias operaciones en una sola.
Imagina una pieza que normalmente requiere:
Una herramienta de conformado especialmente diseñada puede combinar varias de estas operaciones en una sola configuración.
Eso puede reducir:
Para la producción en grandes volúmenes, incluso ahorrando 30 segundos por parte puede llegar a ser significativo.
Por ejemplo, a 500 piezas por mes:
0,5 min × 500 = 250 minutos
Eso es más que 4 horas del tiempo de producción ahorrado cada mes.
Y eso es solo gracias a una pequeña mejora.
El marcado de superficies es otra razón común para optar por la personalización.
Los troqueles V estándar pueden dejar marcas en:
Si la calidad cosmética es importante, un personalizado troquel sin marca o que no deja marcas Puede que sea una mejor solución.
Dependiendo de la aplicación, las herramientas pueden utilizar:
El objetivo es simple:
Dobla la hoja sin dejar ningún recuerdo con forma de herramienta.
Esto puede resultar especialmente valioso cuando el componente terminado no se puede pulir, repintar ni modificar de ninguna otra forma después de doblarlo.

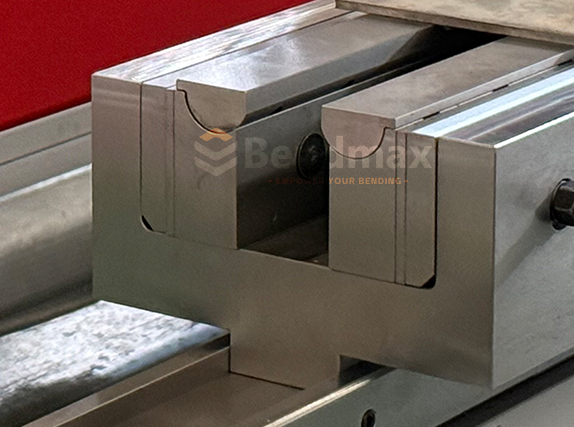

Troquel en V ajustable y giratorio Bendmax
|

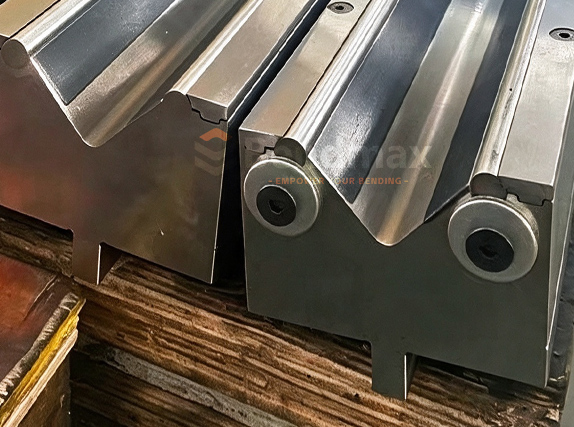

Matriz para plegadora Bendmax de barra redonda sin marcas
|

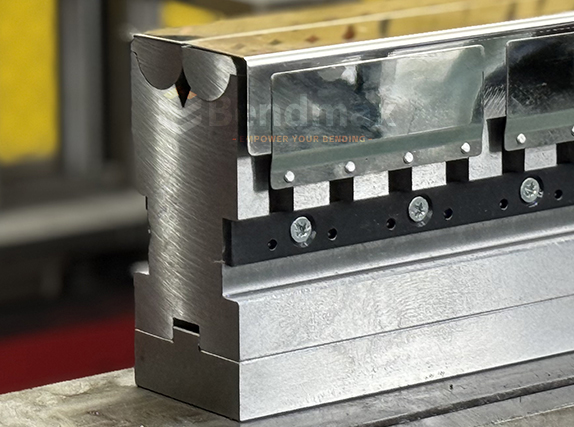

Herramientas Bendmax Wing Bending Plus
|

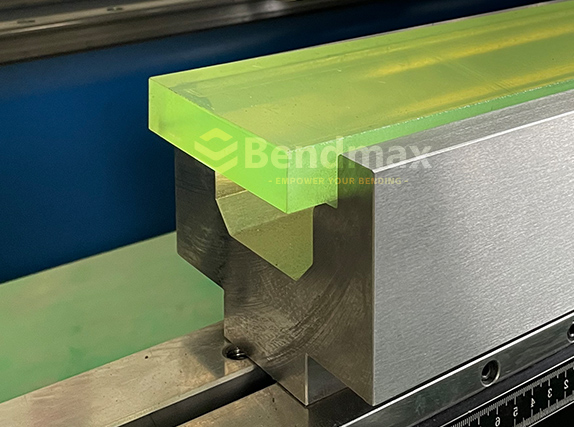

Soporte e inserto Bendmax PU, troqueles sin marcas/sin dejar marcas
|

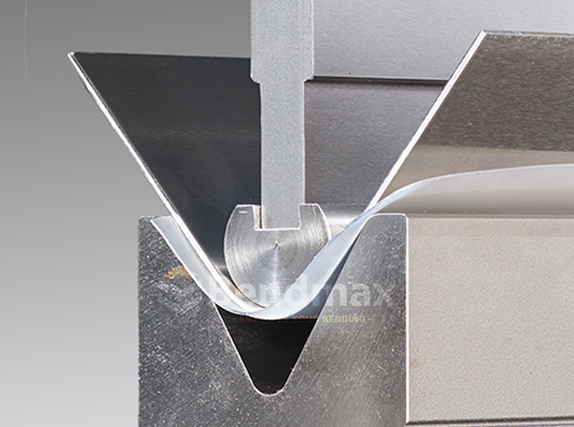

Película protectora Bendmax
|

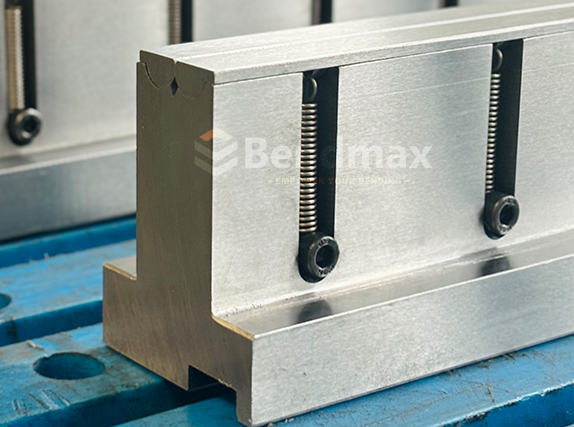

Matriz en V giratoria Bendmax
|
El doblado con desplazamiento es otra aplicación clásica de herramientas personalizadas.
Una curva en Z normalmente requiere dos curvas paralelas con un desplazamiento controlado entre ellas.
Puede realizar la operación utilizando varias herramientas estándar, pero una herramienta dedicada Herramienta de doblado en Z En ocasiones, esto puede hacer que el proceso sea más rápido y consistente.
Las dimensiones clave suelen ser:
Para la producción repetida, una herramienta de compensación específica puede tener mucho más sentido que configurar repetidamente varios punzones y matrices estándar.

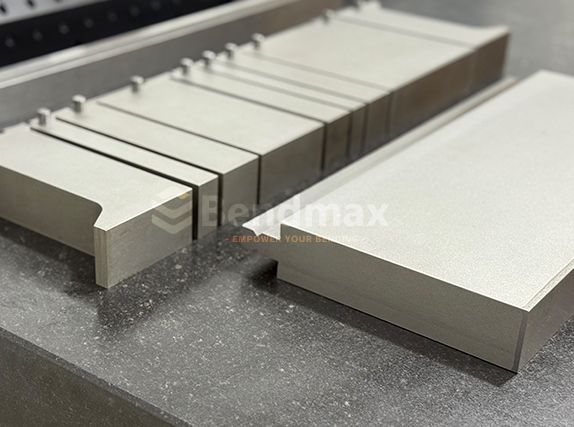

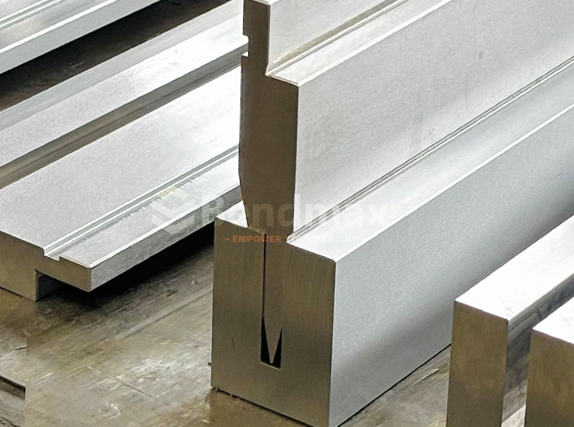

Hacer el dobladillo parece sencillo.
No siempre es así.

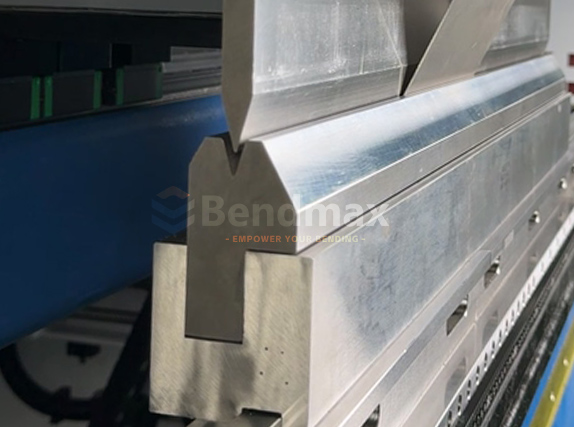

Un proceso típico de dobladillo consiste primero en doblar la lámina y luego aplanar el borde doblado.
Dependiendo del material y del diseño de la pieza, el proceso puede requerir:
Las herramientas deben proporcionar suficiente espacio libre para la brida precurvada, controlando al mismo tiempo la geometría final aplanada.
Para piezas de producción con requisitos de dobladillo uniformes, las herramientas personalizadas pueden ayudar a reducir la complejidad de la configuración y mejorar la repetibilidad.
 |  |  |
No es necesario utilizar el mismo diseño de herramienta personalizada para todos los materiales.
Consideremos tres materiales comunes:
| Material | Características típicas | Consideraciones sobre las herramientas |
|---|---|---|
| Acero dulce | Relativamente fácil de formar | Las herramientas de uso general suelen funcionar |
| Acero inoxidable | Mayor resistencia y capacidad de recuperación elástica. | Es posible que se requiera una fuerza mayor y radios adecuados. |
| Aluminio | Superficie blanda, menor densidad | La protección de la superficie y los radios adecuados son importantes. |
Los aceros de alta resistencia requieren aún más atención.
A medida que aumenta la resistencia a la tracción del material, la fuerza de flexión requerida generalmente también aumenta. Por lo tanto, es necesario verificar las herramientas en función del tonelaje disponible de la máquina y la carga admisible de las herramientas.
Esta es una de las razones por las que simplemente hacer que una herramienta sea "más resistente" no es la solución completa.
La geometría de la herramienta, el material, el tratamiento térmico y la capacidad de la máquina trabajan en conjunto.
En el caso de las herramientas para prensas plegadoras industriales, la selección del material es fundamental.
Un material de uso común es Acero aleado 42CrMo4 / 42CrMo, en particular para herramientas que requieren una buena combinación de resistencia, tenacidad y resistencia al desgaste.
Dependiendo de la aplicación, los fabricantes también pueden utilizar materiales como:
El tratamiento térmico es igualmente importante.
Una herramienta personalizada puede utilizar:
Por ejemplo, un diseño de herramienta puede utilizar un área de trabajo endurecida alrededor HRC 54–60, dependiendo del tipo de material, el proceso de fabricación y los requisitos de la aplicación.
Lo importante es que la dureza no debe considerarse de forma independiente.
Un componente de una herramienta que es extremadamente duro pero demasiado frágil no es necesariamente una mejor herramienta.
Resistencia + tenacidad + resistencia al desgaste = el objetivo real.
Esto merece ser mencionado.
Una herramienta personalizada no implica necesariamente diseñar cada dimensión desde cero.
En muchos casos, la mejor solución es una herramienta estándar modificada.
Por ejemplo:
Punzón estándar + radio de punta modificado
or

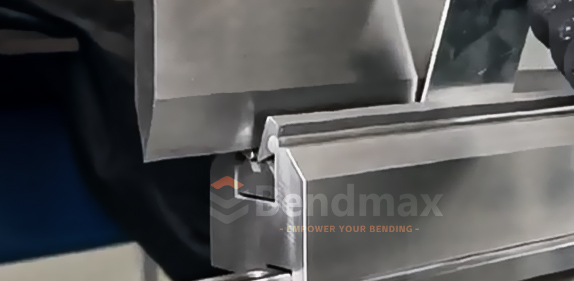

Troquel V estándar + inserto personalizado
or
Soporte estándar + sección de conformado personalizado
Este enfoque puede reducir el tiempo y el coste de fabricación, al tiempo que resuelve el problema de doblado específico del cliente.
A menudo, es una solución más inteligente que diseñar un sistema de herramientas completamente nuevo.
Un proyecto profesional de herramientas personalizadas normalmente sigue un proceso similar a este:
Comience con el plano de la pieza, el material, el espesor, los requisitos de curvatura y el volumen de producción.
Confirme el modelo de la plegadora, el tonelaje, la interfaz de herramientas, el sistema de sujeción y la altura de trabajo disponible.
Determinar la secuencia de plegado, la apertura en V requerida, la geometría del punzón, el radio interior, la holgura y la fuerza de plegado estimada.
El modelado CAD se puede utilizar para comprobar:
Para aplicaciones más complejas, Análisis de elementos finitos (FEA) También se puede utilizar para evaluar la distribución de tensiones y la deformación.
La herramienta se mecaniza, se somete a tratamiento térmico, se rectifica y se le da el acabado conforme a las tolerancias requeridas.
El paso final no es simplemente:
“Tiene buena pinta. ¡Envíenlo!”
Siempre que sea posible, las herramientas deben probarse con la aplicación prevista.
El objetivo final es una herramienta que funcione. en la máquina real con el material real y la geometría real de la pieza.
Artículos relacionados
" [ Cómo seleccionar la herramienta adecuada para la plegadora en función de la fuerza de plegado ]

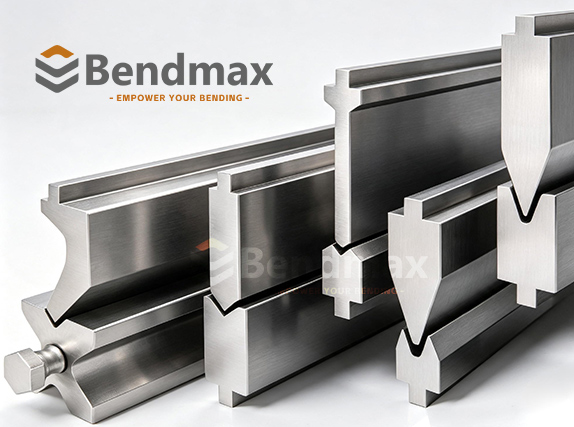

No existe un precio universal.
Un punzón modificado sencillo puede costar solo un poco más que una herramienta estándar.
Una herramienta de conformado grande y de varias etapas puede resultar significativamente más cara.
El costo depende de factores como:
Pero el precio de compra no debería ser el único dato que tengas en cuenta.
Piensa en el costo total de producción.
Si una herramienta personalizada de 500 dólares elimina varias operaciones de configuración y ahorra 10 minutos por lote, su valor puede ser mucho mayor de lo que sugiere su precio de compra.
Por eso, las herramientas personalizadas deben evaluarse en función de Retorno de la inversión, no solo el precio unitario..
El uso de herramientas personalizadas no siempre es la solución.
Si solo necesita producir 10 piezas una sola vez, invertir mucho dinero en una herramienta de conformado específica puede no ser económicamente viable.
Un punzón y una matriz estándar podrían ser perfectamente adecuados.
El utillaje personalizado resulta más atractivo cuando:
En breve:
Si lo doblas una vez, las herramientas estándar pueden ganar.
Si lo doblas 10.000 veces, el cálculo cambia.
Si desea un presupuesto para herramientas personalizadas, no se limite a enviar:
“Necesito un golpe especial.”
Eso deja mucho margen para las conjeturas.
Un paquete inicial mucho mejor incluye:
1. Dibujo de la pieza
Preferiblemente un archivo PDF, DXF o CAD 3D.
2. Material
Por ejemplo: S235, S355, acero inoxidable 304, aluminio 5052, etc.
3. Espesor del material
Por ejemplo: 2,0 mm, 3,0 mm, 6,0 mm.
4. Requisitos de curvatura
Incluya el ángulo, el radio, la longitud de la brida, el desplazamiento y otras dimensiones críticas.
5. Información sobre el freno de mano
Fabricante de la máquina, modelo, tonelaje y longitud de plegado.
6. Sistema de herramientas
Interfaz europea/Promecam, americana, Trumpf, WILA, Amada u otra.
7. Requisitos de producción
Indique al fabricante si necesita 5 unidades, 500 unidades o 50.000 unidades.
Esa última cifra puede influir significativamente en la mejor solución de herramientas.
Las mejores herramientas personalizadas no son necesariamente las más complicadas.
En ocasiones, se trata de una sofisticada herramienta de conformado en varias etapas.
A veces es simplemente un punzón modificado con 5 mm más de espacio libre.
A veces, un inserto personalizado resuelve el problema.
Y a veces, después de examinar la solicitud, la mejor respuesta es:
“En realidad no necesitas herramientas personalizadas. Esta herramienta estándar cumplirá su función.”
Eso es precisamente lo que se espera de un fabricante de herramientas.
El objetivo no es venderte la herramienta más complicada.
El objetivo es encontrar el La solución de utillaje más sencilla, segura y económica que produce la pieza requerida de forma consistente.
Las herramientas estándar para prensas plegadoras son el punto de partida para la mayoría de las aplicaciones de plegado.
Pero cuando la geometría de la pieza se complica, los volúmenes de producción aumentan, la calidad de la superficie se vuelve crítica o las herramientas estándar simplemente no pueden proporcionar suficiente espacio libre, Las herramientas personalizadas para prensas plegadoras pueden convertir una operación de plegado frustrante en un proceso mucho más limpio.
En Bendmax, se pueden desarrollar herramientas personalizadas para diferentes necesidades. Sistemas de herramientas para prensas plegadoras, interfaces de máquinas, materiales, geometrías de plegado y requisitos de producción.
Ya sea que necesite un punzón modificado, una matriz en V especial, una herramienta de doblado en Z, una herramienta de rebordeado, una matriz sin mar
