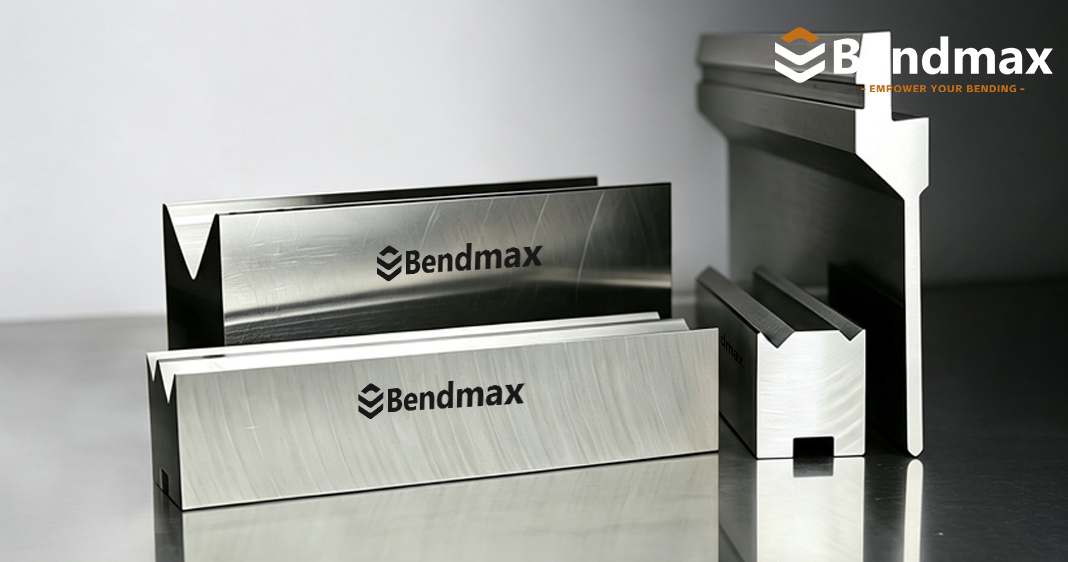

Si compra herramientas para prensas plegadoras, tarde o temprano se encontrará con la misma pregunta:
¿Estilo europeo o estilo americano?
A primera vista, pueden parecer dos maneras diferentes de fabricar esencialmente el mismo punzón y matriz. Pero las diferencias radican en la geometría de las herramientas, el método de sujeción, la transferencia de carga e incluso la forma en que los operarios configuran la plegadora.
Y no, una no es automáticamente “mejor” que la otra.
La elección correcta depende de su plegadora, su sistema de herramientas actual y cómo utiliza realmente la máquina.
La forma más sencilla de distinguir los dos sistemas es observar el método de punzonado y sujeción.

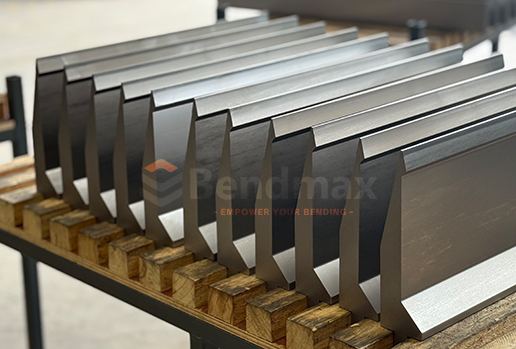

Herramientas de estilo europeo, comúnmente asociadas con Herramientas al estilo Promecam, utiliza una espiga relativamente estrecha, típicamente alrededor de 13 mm, con una ranura de seguridad o mecanismo de bloqueo,Para obtener más información, consulte nuestra [Herramientas para prensas plegadoras de estilo europeo] rango.
El punzón normalmente se instala en un soporte específico y se puede utilizar con sistemas de sujeción rápida, hidráulica o mecánica. El uso de herramientas segmentadas también es muy común.
Este diseño es especialmente popular en las prensas plegadoras CNC modernas porque los operarios pueden cambiar las herramientas rápidamente y combinar diferentes secciones de punzón y matriz para obtener piezas de diferentes longitudes.

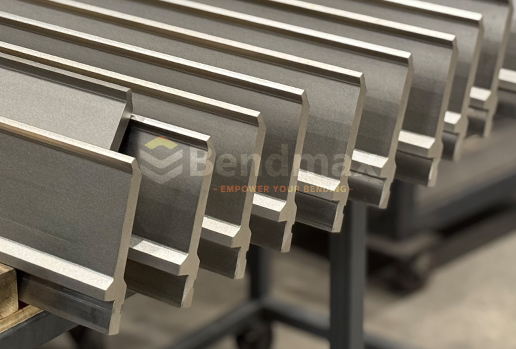

El utillaje de estilo americano es el enfoque norteamericano más tradicional. [Herramientas para prensas plegadoras de estilo americano] Está diseñado para máquinas que utilizan esta interfaz de herramientas tradicional.
Una dimensión de referencia común es una espiga de 1/2 pulgada (12,7 mm), con el punzón asegurado mediante un sistema de sujeción mecánica, tornillos de fijación, pernos o un soporte compatible, según el diseño específico de la herramienta.
Es sencillo, robusto y de uso generalizado en prensas plegadoras convencionales y antiguas.
En resumen:
Europeo = modular + cambio rápido + orientado a la precisión
Estadounidense = tradicional + robusto + sencillo
Pero la historia aún tiene algo más.
| Característica | Estilo europeo | Estilo americano |
|---|---|---|
| Espiga de punzón típica | Aprox. 13 mm | Aprox. 12,7 mm / 1/2 pulgada. |
| Reprimición | Abrazadera rápida / hidráulica / mecánica | Principalmente mecánica |
| Cambio de herramienta | Rápido | Relativamente más lento |
| Herramientas segmentadas | Muy común | Disponible, pero menos característico. |
| Geometría de la herramienta | Delgado y altamente modular | Tradicional y robusto |
| Aplicación típica | CNC, producción de alta variedad | Fabricación general, frenos convencionales |
| Costo inicial de las herramientas | Generalmente más alto | Generalmente más bajo |
| Flexibilidad de configuración | Excelente | Bien |
| Compatibilidad con la automatización | Excelente | Depende de la máquina/sistema. |
| Más adecuado para | Configuración rápida y repetibilidad | Sencillez y eficiencia de costes |
Una advertencia importante: Los conceptos de “estilo europeo” y “estilo americano” no son dimensiones universales. Los distintos fabricantes y modelos de máquinas pueden utilizar interfaces propietarias. Compruebe siempre el perfil del punzón, la espiga, el soporte, la altura de trabajo y el sistema de sujeción antes de realizar el pedido.
Una espiga de 13 mm que “se parece lo suficientemente” a una espiga de 1/2 pulgada es no es un estándar de compatibilidad.
Aquí es donde las cosas se ponen interesantes.
Una prensa plegadora puede tener cientos de toneladas de fuerza disponibles, pero esa fuerza aún tiene que viajar a través de la ariete → soporte → punzón → lámina → matriz → viga inferior.
La interfaz de herramientas controla cómo se ubica y retiene el punzón durante este proceso, mientras que una herramienta adecuada [sistema de sujeción de la prensa plegadora] puede hacer que los cambios de herramientas sean más rápidos y consistentes.
En muchos sistemas tradicionales de estilo americano, el operario coloca manualmente las herramientas y las fija mediante el sistema de sujeción mecánico de la máquina.
Las herramientas de estilo europeo suelen utilizar una espiga desplazada y una geometría de portaherramientas específica. El mecanismo de bloqueo ayuda a posicionar el punzón de forma consistente y facilita enormemente los cambios rápidos de herramienta.
Esto resulta especialmente útil cuando tu producción se parece a algo como esto:
Parte A → cambiar herramientas → Parte B → cambiar herramientas → Parte C → cambiar herramientas de nuevo.
Si su operario cambia las herramientas 15 veces al día, ahorrar unos minutos en cada cambio se vuelve rápidamente más importante que la diferencia de precio entre dos punzones.
Las herramientas de estilo europeo son una opción sólida cuando tiempo de configuración y repetibilidad son importantes.
[Herramientas segmentadas para prensas plegadoras] Facilita la construcción de la longitud de trabajo exacta requerida, al tiempo que reduce el esfuerzo necesario para los cambios frecuentes de herramientas.
En lugar de tener que lidiar con una herramienta larga y pesada cada vez, los operarios pueden manejar secciones más cortas y organizarlas según sea necesario.
Esa es una gran ventaja para producción de alta variedad y bajo volumen.
Los sistemas de herramientas europeos suelen ofrecer una amplia gama de perfiles de punzones, entre los que se incluyen:
El perfil más delgado de la herramienta también puede facilitar el trabajo con geometrías de brida complejas.
Si su plegadora está equipada con un sistema hidráulico o de sujeción rápida adecuado, las herramientas europeas pueden agilizar considerablemente la configuración.
Para los talleres que realizan cambios frecuentes, esto puede traducirse directamente en un mayor tiempo de actividad de las máquinas.
 |  |
Porque a veces Lo simple es bueno.
Las herramientas de estilo americano se han utilizado en talleres de plegado de Norteamérica durante décadas. Muchos operarios ya conocen el sistema y muchas máquinas ya cuentan con los soportes y las herramientas adecuadas.
Eso significa que no necesariamente necesitas rediseñar toda tu configuración solo para adaptarte a un estándar de herramientas más reciente.
Las herramientas estadounidenses pueden resultar especialmente atractivas cuando:
En otras palabras, si su sistema actual funciona bien, puede que no haya motivo para cambiarlo simplemente porque otro sistema de herramientas parezca más moderno.
Aquí es donde las afirmaciones de marketing a veces pueden volverse un poco demasiado entusiastas.
Las herramientas de precisión europeas se asocian a menudo con rectificado de precisión, dimensiones controladas y posicionamiento repetibleMuchos sistemas de herramientas de precisión se fabrican con tolerancias dimensionales muy ajustadas, lo que ayuda a mantener una geometría uniforme del punzón y la matriz.
Pero las herramientas son solo una parte de la ecuación.
La precisión final del doblado también depende de:
Por lo tanto, comprar un punzón rectificado con precisión no convertirá mágicamente una plegadora mal calibrada en una máquina de precisión.
Buenas herramientas + buena configuración de la máquina = buenos resultados de doblado.
 |  |
Esta es otra área en la que conviene mirar más allá de la etiqueta de la herramienta.

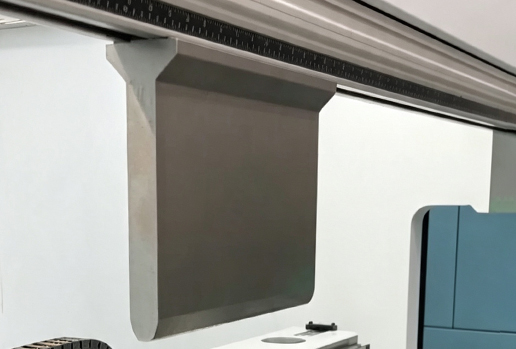

Si te doblas con regularidad chapa gruesa, acero de alta resistencia o piezas de trabajo grandesLas preguntas importantes son:
¿Cuál es la carga admisible?
¿Cómo se transfiere la carga?
¿Cuál es la geometría del punzón?
¿Cuál es la apertura del dado?
¿Está el soporte diseñado para el tonelaje requerido?
Por ejemplo, seleccionar un punzón simplemente porque sea de "estilo europeo" o de "estilo americano" sin comprobar su carga admisible no es una buena idea.
El sistema de herramientas debe coincidir con la máquina. tonelaje, capacidad de carga de la herramienta, espesor del material, longitud de curvatura y aplicación.
Quizás este artículo también pueda ayudarte a aprender más.Colección de troqueles para prensas plegadoras de servicio pesado>
Aquí está la respuesta práctica.
Tienes una moderna prensa plegadora CNC.
Usted cambia de herramientas con frecuencia.
Ustedes fabrican muchas piezas diferentes.
Necesitas punzones y matrices segmentados.
Valoras la rapidez de configuración y la repetibilidad.
Estás considerando sistemas de sujeción hidráulica o rápida.
Necesitas una amplia gama de herramientas especializadas.
Para un taller de fabricación con un alto volumen de producción, las herramientas de estilo europeo pueden ser una solución muy eficiente.
Su máquina ya está configurada para herramientas estadounidenses.
Ustedes cuentan con un amplio inventario de herramientas.
Su producción utiliza herramientas relativamente estándar.
Los cambios de herramientas no son particularmente frecuentes.
Prefieres una configuración mecánica sencilla.
Mantener el ecosistema de herramientas existente es más económico que cambiar de sistema.
Esta es probablemente la regla más importante:
Elija el sistema de herramientas en función de la plegadora, y no al revés.
Antes de pedir un nuevo punzón o matriz, compruebe lo siguiente:
Sistema de herramientas
Dimensiones de la espiga del punzón
Configuración de sujeción/sujeción
Altura del punzón
Dimensiones del troquel
Duración de trabajo
Carga máxima permitida
Ángulo de curvatura y radio requeridos
Tonelaje de máquina
Inventario de herramientas existente
...
Y no te fíes únicamente de la marca de la máquina.
Que una máquina se fabrique en Europa no significa automáticamente que utilice todos los tipos de herramientas europeas. Del mismo modo, una plegadora fabricada en Estados Unidos puede utilizar un sistema de herramientas específico, ya sea propio o compatible.
Lo que importa es la interfaz.
¿No está seguro de qué sistema de herramientas o apertura de matriz en V es la adecuada para su aplicación? Nuestra [¿Qué son las herramientas para prensas plegadoras? La guía definitiva para fabricantes] Explica los factores clave a tener en cuenta antes de realizar un pedido.
Para obtener más información sobre el doblado de chapa metálica de alta resistencia, consulte nuestra guía: [Adaptación de las herramientas a la capacidad de la máquina].
Aquí no hay ningún combate de boxeo.
Las herramientas europeas no son automáticamente mejores.
Las herramientas estadounidenses no son automáticamente anticuadas.
Simplemente fueron diseñados en torno a diferentes enfoques para Sujeción, transferencia de fuerza, geometría de la herramienta y flujo de trabajo de producción.
Si los valores de su tienda Cambios rápidos, herramientas modulares, precisión y flexibilidad de producción.Las herramientas de estilo europeo suelen ser la opción más atractiva.
Si su prioridad es Compatibilidad, simplicidad, durabilidad y aprovechar al máximo una configuración estadounidense existente.Las herramientas estadounidenses pueden ser una excelente opción.
Y si se trata de reemplazar las herramientas de una máquina existente, la mejor respuesta suele ser mucho menos emocionante:
Compra las herramientas que se ajusten a tu plegadora.
Porque las herramientas para plegadoras más caras del mundo siguen siendo inútiles si no se ajustan a la máquina.
En Bendmax trabajamos con diferentes [sistemas de herramientas para prensas plegadoras], incluyendo herramientas de estilo europeo/Promecam, estilo americano, estilo Trumpf, estilo WILA, estilo Amada y herramientas personalizadas.
La herramienta adecuada no es simplemente la que tiene las especificaciones más impresionantes. Es la que se adapta a sus necesidades. máquina, material, proceso de doblado, volumen de producción y configuración existente.
Así que antes de realizar un pedido, envíenos su modelo de máquina, dibujo o fotos de las herramientas, dimensiones del punzón/matriz y requisitos de doblado.
Primero te ayudaremos a identificar el sistema de herramientas adecuado, porque adivinar la interfaz es un pasatiempo mucho más costoso.
