Punzón para marcos: Un punzón estándar estrecho para zonas de curvatura pronunciada.

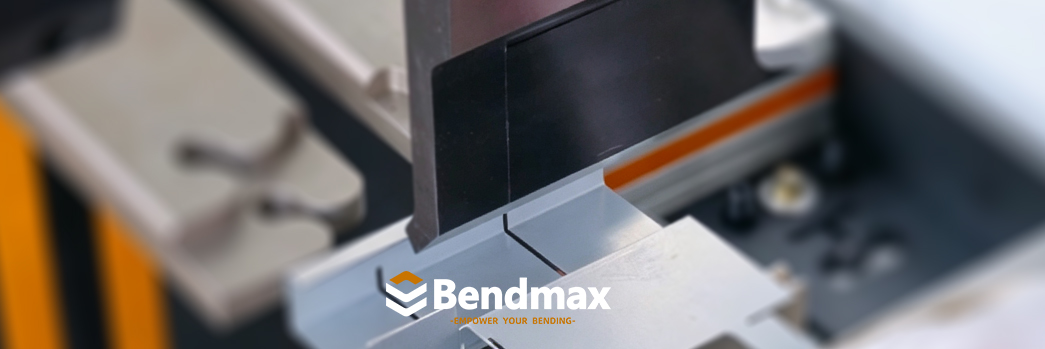

Cómo la geometría de los perforadores de hojas mejora el acceso alrededor de esquinas, marcos de puertas y perfiles de ventanas.
En los artículos anteriores de la serie de herramientas comunes para prensas plegadoras de Bendmax, presentamos el punzón estándar para el plegado cotidiano y el punzón de cuello de cisne para aplicaciones que requieren mayor espacio libre.
En esta ocasión, analizamos otro tipo práctico de punzón estándar para prensa plegadora: el Perforadora de faja.

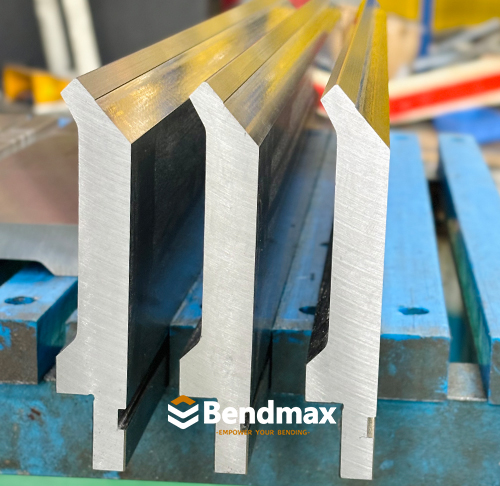

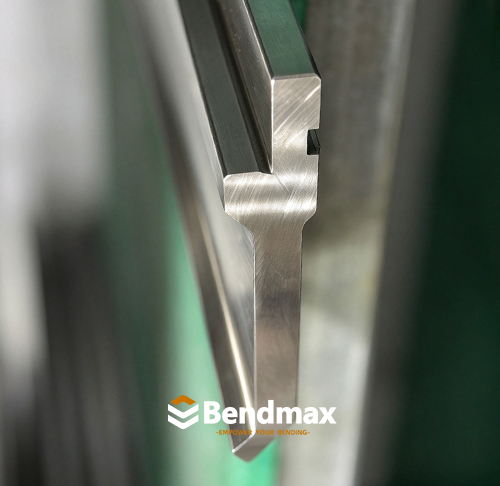

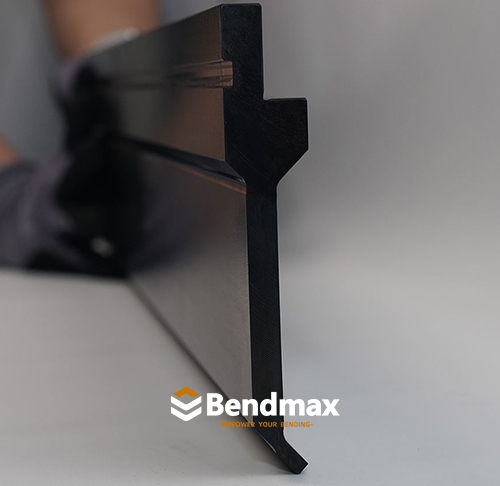

Un perforador de fajas tiene un cuerpo estrecho y punta angulada orientada hacia adentroEsta geometría compacta permite que el punzón alcance zonas de doblado donde un punzón convencional más ancho podría interferir con la pieza de trabajo.
Un perforador de fajas es un tipo de punzón plegador estrecho Se utiliza para doblar chapa metálica en zonas estrechas o restringidas.
Su cuerpo estrecho y su punta angulada lo hacen adecuado para aplicaciones como:

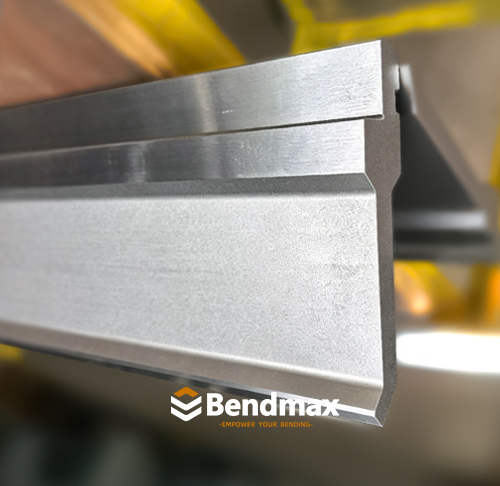

• Jambas y marcos de puertas
• Marcos de ventanas y perfiles de hojas

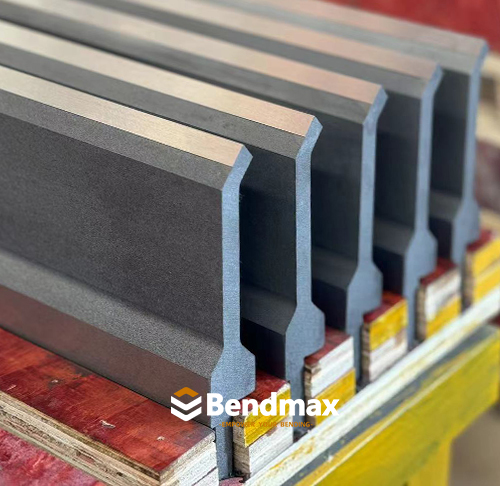

• Secciones estrechas de chapa metálica

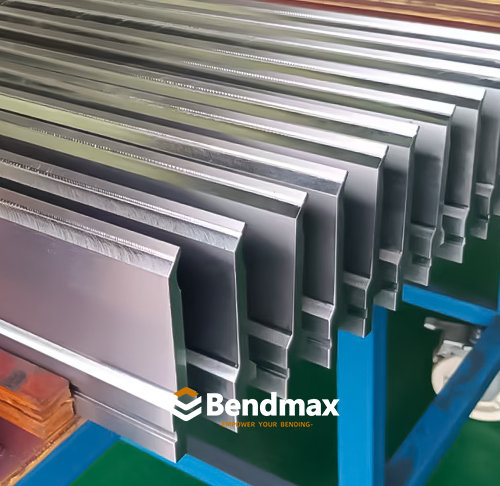

• Doblado de esquinas
• Bridas de retorno pequeñas
• Trabajos de metal arquitectónicos
• Adaptación a perfiles restringidos
Aunque tiene una forma distintiva, un punzón para marcos no es necesariamente una herramienta de conformado especial. Generalmente se considera una Versión especializada de un punzón estándar, diseñado principalmente para mejorar el acceso en zonas de curvas estrechas.

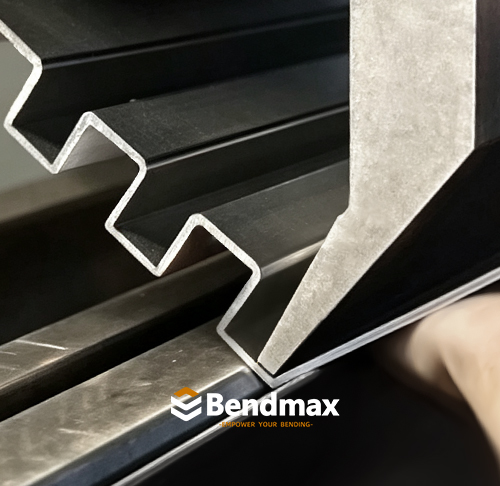

Durante el doblado, el cuerpo estrecho del punzón reduce la interferencia entre la herramienta y la pieza de trabajo. Su punta angulada ayuda al punzón a alcanzar la línea de doblado deseada y a trabajar alrededor de esquinas o bridas cercanas.
El proceso básico es:
La chapa metálica se coloca en la matriz inferior.
La punta angulada del punzón entra en contacto con el material.
La lámina se forma alrededor del punzón y la matriz.
El perfil estrecho de la perforación facilita el acceso en zonas restringidas.
La curvatura necesaria se realiza con menor interferencia de la herramienta.
El resultado final del doblado sigue dependiendo del ángulo del punzón, el radio de la punta, la abertura de la matriz, el espesor del material y la profundidad de doblado.
 |
|
|
|
|---|---|---|
Característica | Punzón estándar | Perforadora de faja |
Propósito principal | Doblado de uso general | Doblarse en áreas estrechas o restringidas |
Diseño de carrocería | Carrocería convencional más ancha | Cuerpo estrecho con punta angulada |
Ventaja principal | Versatilidad y fuerza | Mejor acceso en las curvas |
Aplicaciones típicas | Piezas de chapa metálica en general | Marcos de puertas, marcos de ventanas y perfiles estrechos |
Selección de herramientas | Adecuado para curvas comunes | Adecuado cuando el acceso mediante perforación es limitado. |
Un punzón estándar es la opción habitual para el doblado general. Un punzón para marcos resulta útil cuando la geometría de la pieza requiere un perfil de herramienta más estrecho.

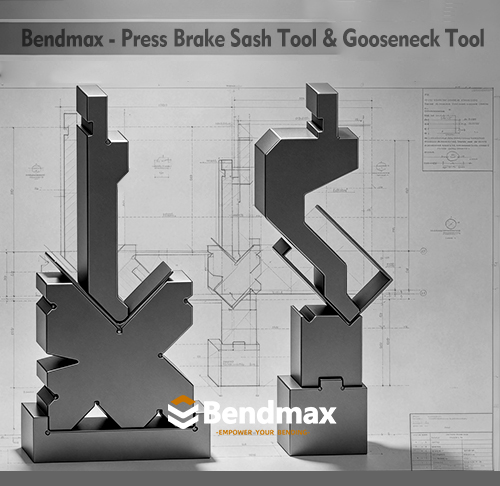

Las perforadoras de marcos y las perforadoras de cuello de cisne resuelven problemas diferentes.
• Perforación estándar: Se utiliza para doblar materiales de uso general.
• Perforadora de faja: Facilita el acceso en espacios estrechos y en las esquinas.
• Perforadora de cuello de cisne: Proporciona espacio adicional para cajas profundas, perfiles en U y bridas de retorno.
En términos sencillos:
Un punzón para marcos está diseñado para accesos estrechos, mientras que un punzón para cuellos de cisne está diseñado para mayor amplitud.
La elección correcta depende de la forma y la posición de la pieza de trabajo, y no solo del nombre del punzón.
Una perforadora de marcos adecuada puede proporcionar:
Mejor acceso a zonas de curvas estrechas
Menor interferencia en las curvas.
Mayor flexibilidad en la producción de marcos de puertas y ventanas.
Doblado más sencillo de perfiles estrechos.
Resultados consistentes en producción repetida
Compatibilidad con diferentes tipos de materiales, incluyendo acero al carbono, acero inoxidable y aluminio.
Sin embargo, el rendimiento real depende del material de la herramienta, el tratamiento térmico, las dimensiones, la capacidad de la máquina y los requisitos de la aplicación.
Antes de seleccionar una perforadora de marcos, verifique la siguiente información:
Dibujo o muestra de la pieza de trabajo
Tipo y espesor del material
Ángulo de flexión requerido
Radio de curvatura interior
Ancho de la brida y profundidad del perfil
Espacio libre disponible alrededor de la curva
Matriz inferior a juego
Sistema de herramientas para prensas plegadoras
Tonelaje de la máquina y longitud de plegado
El punzón más estrecho no siempre es la mejor opción. La herramienta debe proporcionar la resistencia y estabilidad suficientes para soportar la carga de flexión requerida.
Bendmax fabrica punzones y matrices para prensas plegadoras, tanto para aplicaciones de plegado estándar como especializadas.

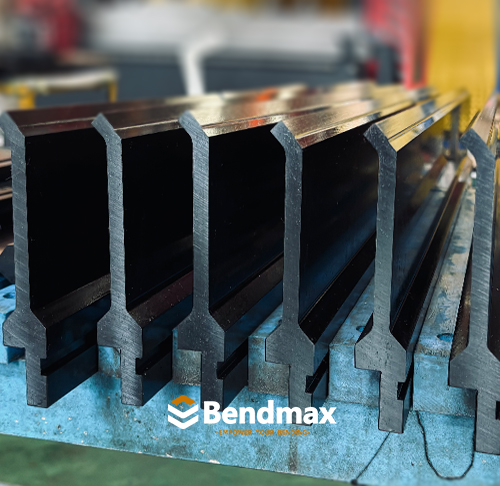

Nuestras soluciones de punzonado de marcos están diseñadas para el doblado de perfiles estrechos, el acceso a esquinas y aplicaciones como la producción de marcos de puertas y ventanas. Según los requisitos de la máquina y la pieza, las herramientas se pueden suministrar en diferentes dimensiones, materiales y con sistemas de plegado compatibles.
Para obtener una recomendación adecuada, los clientes pueden proporcionar:
Dibujos de piezas
Material y espesor
Ángulo de flexión
Radio interior requerido
Modelo de máquina
Sistema de herramientas
Longitud de punzón requerida
Posteriormente, Bendmax puede evaluar el perfil de trabajo y recomendar las herramientas adecuadas para la aplicación.

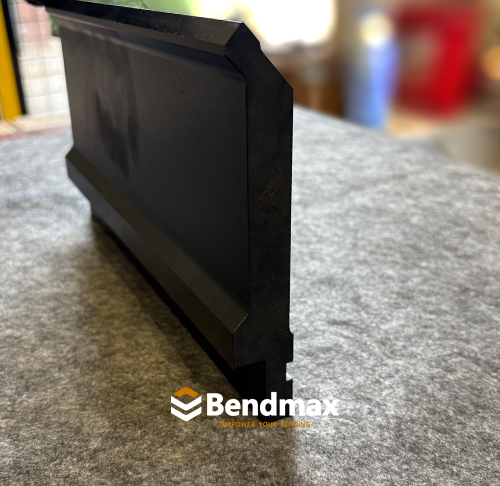

Un punzón para marcos de ventanas es un tipo práctico de punzón estándar estrecho. Su cuerpo angosto y su punta angulada facilitan el acceso a zonas de curvatura restringidas, especialmente alrededor de esquinas, marcos de puertas, marcos de ventanas y perfiles estrechos de chapa metálica.
No está diseñado principalmente para el desmonte de cajas profundas como un punzón de cuello de cisne. Su propósito principal es alcanzar áreas de curvatura estrechas donde un punzón estándar convencional puede interferir.
Los punzones estándar ofrecen versatilidad general. Los punzones de cuello de cisne crean mayor espacio libre. Los punzones para marcos mejoran el acceso en zonas de curvatura estrechas.
1. ¿Qué materiales se pueden doblar con una perforadora de marcos?
Las punzonadoras para marcos se pueden utilizar para chapas metálicas comunes como acero al carbono, acero inoxidable y aluminio. El espesor del material y la carga de flexión adecuados dependen de la punzonadora, la abertura de la matriz y la capacidad de la máquina.
2. ¿Qué sistemas de herramientas para prensas plegadoras son compatibles con las punzonadoras de marcos?

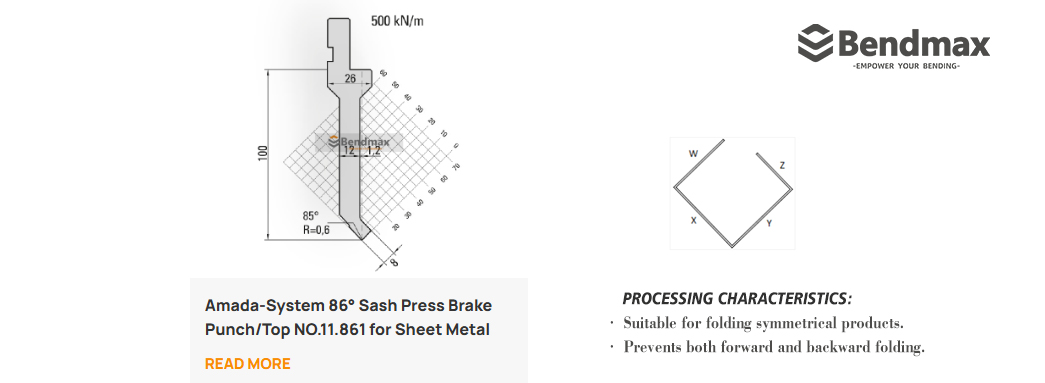

Los punzones para marcos se pueden fabricar para diferentes sistemas de herramientas de plegadoras, incluidos los sistemas de tipo Amada, WILA, Trumpf, LVD y Bystronic, dependiendo de la interfaz requerida y la configuración de la máquina.
3. ¿Se puede utilizar una perforadora de marcos para bridas cortas y perfiles estrechos?
Sí. Su cuerpo delgado y su perfil de trabajo angular permiten un mejor acceso al doblar bridas cortas, secciones estrechas y perfiles cerca de las esquinas, donde un punzón convencional podría tener un acceso limitado.
4. ¿Qué especificaciones de la perforadora de marcos debo verificar antes de realizar el pedido?
Las especificaciones importantes incluyen el ángulo del punzón, el radio de la punta, la altura y longitud de la herramienta, el sistema de herramientas, el material, la holgura requerida y la carga máxima. También deben considerarse las dimensiones de la pieza y la secuencia de doblado.
5. ¿Puede Bendmax fabricar perforadoras para marcos de ventanas en tamaños personalizados?
Sí. Bendmax puede fabricar punzones para marcos de ventanas según planos, muestras o dimensiones específicas. Se pueden evaluar ángulos, alturas, radios, longitudes e interfaces de herramientas personalizadas según la aplicación.
6. ¿Cómo puedo seleccionar la perforadora de marcos correcta para mi aplicación?
Indique el material, el espesor, el ángulo de curvatura, el radio interior, las dimensiones de la brida, el modelo de máquina y el sistema de herramientas. Un plano o una fotografía de la pieza son especialmente útiles para comprobar la holgura y seleccionar la combinación adecuada de punzón y matriz.
7. ¿Se puede utilizar un punzón para marcos con mi matriz de plegadora actual?
En muchos casos, sí, siempre que el punzón y la matriz sean compatibles en cuanto a sistema de herramientas, ángulo de trabajo, radio y requisitos de conformado. También se debe verificar la abertura de la matriz existente en función del espesor del material y el radio de curvatura requerido. Bendmax puede ayudarle a verificar la combinación de herramientas antes de realizar el pedido.
Continúa tu viaje de flexión
Detalles del producto
Obtenga más información sobre esta herramienta, sus especificaciones y su compatibilidad.
→ Explora el producto: Perforadora de marcos
Soluciones relacionadas
Consulte las aplicaciones relacionadas, los métodos de doblado y los análisis sobre herramientas.
→ Explorar soluciones y debates
¿Necesita un precio?
Cuéntenos sus necesidades y obtenga una recomendación de herramientas y un presupuesto.
→ Solicita un presupuesto: Habla con nuestros ingenieros de herramientas

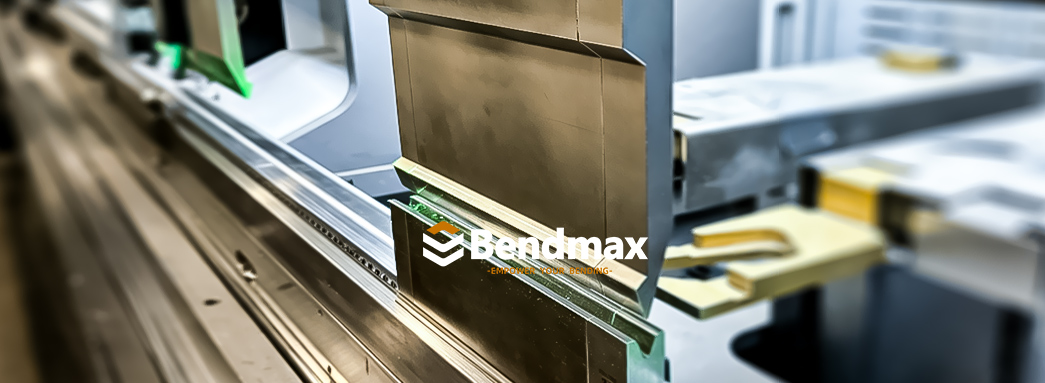

Continuación de la serie de herramientas de Bendmax Próximo: Cuando el acceso estrecho no es el problema, los golpes agudos llevan el ángulo aún más lejos. Cómo la geometría del punzón de ángulo agudo crea dobleces pronunciados, soporta el sobredoblado y prepara las piezas para el dobladillo.
En el próximo artículo, pasaremos de Acceso de la herramienta al ángulo de doblado. Un punzón para marcos ayuda a la herramienta a alcanzar áreas restringidas alrededor de esquinas, marcos y perfiles estrechos. Pero a veces el desafío no es si el punzón puede alcanzar la posición de doblado, sino hasta qué punto debe formarse la hoja. Cuando el ángulo incluido requerido se vuelve significativamente más pequeño que lo que puede producir eficientemente una configuración de doblado convencional de 85° o 90°, se produce un Punzón de ángulo agudo ofrece una solución diferente. Exploraremos por qué los punzones agudos se diseñan comúnmente con ángulos como 30°, 45° y 60°, cómo el ángulo del punzón y la penetración afectan la curvatura final y por qué también se utiliza ampliamente el utillaje agudo para Pre-doblado antes del dobladillo.
|
