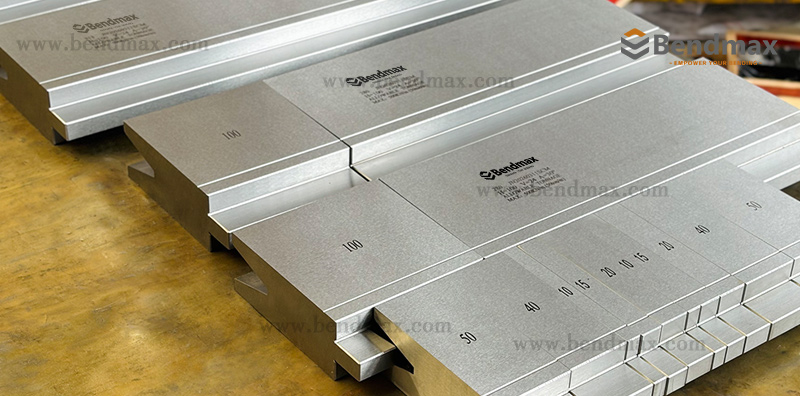

Matriz en U vs. Matriz en V: ¿Qué matriz para plegadora es mejor para doblar chapa metálica?En la fabricación moderna de chapa metálica, seleccionar las herramientas correctas para la prensa plegadora es tan importante como elegir la máquina plegadora adecuada. Entre todas las opciones de herramientas inferiores, V muere y Tú mueres son las dos soluciones más utilizadas en las operaciones de plegado con prensa plegadora.Aunque ambos están diseñados para doblar chapa metálica, sus estructuras, aplicaciones, rendimiento de doblado y capacidades de conformado son muy diferentes.Muchos fabricantes se enfrentan a menudo a la misma pregunta:¿Esta pieza debe doblarse con una matriz en V o con una matriz en U?En algunos casos, una matriz en V estándar puede sustituir a una matriz en U y reducir los costes de utillaje. Sin embargo, en otros, el uso de una matriz en V en lugar de una matriz en U puede provocar interferencias, deformaciones, una mala uniformidad angular o incluso fallos por doblado.Este artículo explica las diferencias entre Matrices en U y matrices en V para prensas plegadoras, incluido:Clasificaciones de herramientasDiferencias estructuralesVentajas principalesAplicaciones típicasCuando un chip V puede reemplazar a un chip U.Cuando un U muere es absolutamente necesarioSi participa en el doblado de chapa metálica, la selección de herramientas para prensas plegadoras CNC o la producción de cajas dobladas, esta guía le ayudará a elegir la solución de herramientas adecuada.Comprensión de las matrices en V en las herramientas de las prensas plegadorasA V muere Es la matriz inferior más utilizada en el plegado con prensa plegadora.La ranura de trabajo tiene forma de V y se utiliza principalmente para operaciones estándar de doblado al aire y doblado inferior.Gracias a su versatilidad y menor coste de producción, la matriz en V se ha convertido en la solución de utillaje estándar para la mayoría de los talleres de fabricación de chapa metálica.Tipos comunes de matrices en VChip V únicoEl Chip V único Contiene una abertura en forma de V y se utiliza habitualmente para aplicaciones estándar de doblado de chapa metálica.Las aplicaciones típicas incluyen:flexión de 90 gradosControl del aireDoblado de acero inoxidableFabricación de acero dulceFormación de uso generalPrincipales ventajas:Estructura simpleConfiguración rápidaCosto de herramientas bajoAlta precisión de dobladoAdecuado para la producción automatizadaLos troqueles en V simple son ideales para operaciones de plegado CNC de alta eficiencia.Wila-System 86° H100 Matriz en V simple N.° 29336Matriz en V/herramienta inferior de doblado endurecido personalizadoPrensa plegadora de alta resistencia Amada-system con matriz en V grande80° para doblado de chapa gruesaSistema LVD 30° R1.2 V12 H130 N.° 26253Plegadora de alta precisión con matriz en VTroquel doble VA Troquel doble V Incluye dos aberturas en forma de V de diferentes tamaños. Este diseño permite a los operarios procesar materiales de distintos espesores sin necesidad de cambiar de herramienta con frecuencia.Ventajas:Reduce el tiempo de preparación de las herramientas.Mejora la flexibilidad de producciónAhorra espacio en el inventario de herramientasLas matrices de doble V se utilizan ampliamente en fábricas de fabricación medianas y grandes.Prensa plegadora Amada System 2V Matriz NO.20.347Matriz de doble V de 85° V12/V20 para doblado de precisión de calibre ligeroPrensa plegadora Amada-system 2V-Die NO.20.820Doble V de 85° de 32 mm/40 mm con aberturas en V superior e inferiorChip multi-VA Chip multi-V Integra múltiples aberturas en forma de V en un solo cuerpo de matriz.Es especialmente adecuado para:Fabricación flexibleLíneas de producción multiproductoSistemas de doblado automatizadosBeneficios:Cambio rápido de trabajoMenor inversión en herramientasMayor eficiencia de producciónPlegadora Amada-system de 4 vías con matriz en V N.° 28.820Bloque Multi-V Universal de 20-70 mmMatriz de radio VA Matriz de radio V Presenta una base con ranura redondeada en lugar de una base en forma de V afilada.Se utiliza comúnmente para:Requisitos de radio de curvatura mayoresProtección de superficiesReducción de marcas en acero inoxidable y aluminio. Comprensión de los troqueles en U en las herramientas de las prensas plegadorasA Muere Es una matriz inferior de canal profundo diseñada específicamente para doblar piezas con bridas profundas o estructuras en forma de caja.En comparación con los troqueles en V estándar, los troqueles en U proporcionan un espacio libre significativamente mayor dentro de la abertura del troquel.Esto las hace muy adecuadas para operaciones de doblado complejas en las que es probable que se produzcan interferencias.Tipos comunes de matrices en UTroquel U estándarLa matriz U estándar se utiliza principalmente para:Doblado de cajasDoblado de gabinetesFabricación de carcasasConformado de brida profundaCaracterísticas:Diseño de ranura profundaMayor holgura de flexiónRiesgo de interferencia reducidoGran apertura en U DieEste tipo de matriz en forma de U está diseñada para:Bridas de retorno grandesChapa metálica gruesaAplicaciones de curvatura de gran radioVentajas:Posicionamiento de piezas más sencilloMayor compatibilidad con piezas de trabajo de gran tamaño.Troquel en U que no deja marcasLos troqueles en U que no dejan marcas suelen incluir:Inserciones de nailonProtección de poliuretanoMateriales de protección de superficiesEstos troqueles se utilizan ampliamente para:Acero inoxidable pulidoPaneles decorativosLáminas de aluminioChapa metálica pintadaTroqueles en U personalizadosLos troqueles en forma de U personalizados están especialmente diseñados para estructuras de piezas únicas.Son comunes en industrias como:Fabricación de ascensoresEquipamiento de cocinaChapa metálica para automóvilesProducción de armarios eléctricosTroquel U estándarMatriz de plegadora de canal profundo diseñada para el plegado de cajas, bridas profundas y el conformado de chapa metálica sin interferencias.Matriz de canal estándarMatriz inferior estándar tipo canal, adecuada para el doblado en forma de U, el conformado de carcasas y las operaciones de doblado en varias etapas.Troqueles de canal sin marcasTroqueles de canal que no dejan marcas, con diseño de protección de superficie para el doblado de acero inoxidable, aluminio y chapa metálica decorativa.Sin marcar U DieMatriz inferior en forma de U con protección de PU o nylon para evitar arañazos durante las aplicaciones de doblado de precisión.Troqueles en U personalizadosTroqueles en U diseñados a medida para perfiles especiales, plegado de cajas profundas y requisitos complejos de conformado de chapa metálica.Principales diferencias entre matrices en U y matrices en VComparaciónV DieMuereEstructura de la herramientaRanura estrecha en forma de VEstructura estandarizadaAdecuado para doblado generalCavidad profunda en forma de UMayor espacio libre internoDiseñado para curvas profundas o complejas.Rango de aplicaciónCodos estándar de 90°Control del aireProducción de alta velocidadFabricación general de chapa metálicaDoblado de cajasPiezas de brida profundaCurvas de retornoOperaciones de doblado en varias etapasResistencia a las interferenciasEsta es una de las mayores diferencias.Al doblar piezas profundas, la pieza de trabajo puede chocar con:• Morir hombros• Paredes laterales del troquel• Estructura del punzón superiorLas matrices en forma de U proporcionan un espacio interno adicional que evita interferencias durante las operaciones de doblado profundo.Ventajas entre los troqueles V y UVentajas de los troqueles VVentajas de los troqueles en UMayor eficiencia de producciónLos troqueles en V son más fáciles de instalar y reemplazar, lo que los hace ideales para:Automatización de prensas plegadoras CNCSistemas de doblado robóticoEntornos de producción en masaMayor espacio libre para curvas profundasEsta es la ventaja más importante de los troqueles U.Al doblar estructuras de caja profunda, los troqueles en V estándar suelen generar problemas de interferencia.Los troqueles U solucionan este problema al proporcionar una cavidad más profunda.Menor costo de herramientasDebido a su estructura más simple, los troqueles en forma de V son más económicos que los troqueles en forma de U.Esto reduce:Inversión inicial en herramientasCostos de inventarioGastos de mantenimientoMejor para la fabricación de cajas y gabinetes.Las aplicaciones incluyen:armarios eléctricosCajas de controlgabinetes para servidoresEquipamiento de cocinaEstos productos suelen requerir múltiples curvas pronunciadas.Los troqueles U mejoran enormemente la estabilidad del proceso de conformado.Mejor compatibilidadLos troqueles en V son compatibles con la mayoría de los sistemas de herramientas estándar para prensas plegadoras. Por ejemplo:Herramientas de estilo europeoHerramientas estadounidensesSistemas WILASistemas TrumpfMenor riesgo de daños en la superficie.Muchos troqueles U están diseñados con sistemas de protección que no dejan marcas. Esto es esencial para:Acero inoxidable decorativoPaneles de aluminiosuperficies pintadasIdeal para el control del aireEl plegado con prensas modernas depende cada vez más de la tecnología de plegado neumático. Los troqueles en V son la opción preferida porque ofrecen:Control de ángulo flexibleRequisitos de tonelaje más bajosMayor vida útil de la herramientaAdecuado para estructuras complejasLos troqueles U suelen ser necesarios para:Curvas de retornoCanales cerradosCurvado de perfil profundoEstas estructuras son difíciles o imposibles de procesar con matrices en V estándar.¿Cuándo puede un chip V reemplazar a un chip U?En algunas aplicaciones de doblado, una matriz en V puede sustituir con éxito a una matriz en U.Esto ayuda a reducir los costos de utillaje y a mejorar la flexibilidad. Por lo tanto, el objetivo final de presentar sus principios de funcionamiento, ventajas y desventajas es que podamos utilizarlos de forma razonable y eficaz para satisfacer nuestras necesidades.Sin embargo, deben tenerse en cuenta varias condiciones importantes.1. La altura de la brida es relativamente pequeña.Si la brida es poco profunda, es menos probable que se produzcan interferencias. En este caso, una matriz en V estándar puede ser suficiente.Algunos ejemplos comunes son:Canales pequeñosCajas poco profundasCurvas de retorno de luz2. Se utiliza una abertura en V más grande.Aumentar el tamaño de la abertura en V crea más espacio libre. Esto permite doblar algunas estructuras de caja poco profundas sin necesidad de una matriz en U.Sin embargo, las aberturas en V más grandes también producen:Radio interior mayorMás recuperación elásticaPrecisión de doblado reducida3. Se utiliza el doblado de aire.El doblado al aire reduce el contacto entre la pieza y la matriz. Esto puede ayudar a evitar interferencias en ciertas operaciones de doblado complejas.Como resultado, muchos talleres de fabricación modernos utilizan:troqueles V grandesMétodos de curvatura del airepara reducir la necesidad de matrices U especializadas.4. Se utilizan punzones de cuello de cisneA veces, la interferencia proviene del punzón superior en lugar de la matriz inferior.Usando:punzones de cuello de cisnePuñetazos profundos en la gargantapuede permitir que una matriz en V estándar realice curvaturas más complejas.Riesgos importantes al reemplazar matrices U por matrices VSi bien sustituir una matriz en forma de U por una matriz en forma de V puede reducir los costes de utillaje, también introduce varios riesgos.Problemas de interferenciaSi la brida es demasiado profunda, la pieza de trabajo puede chocar con los hombros de la matriz. Esto puede causar:DeformaciónDaños en la herramientaFlexión incompletaRadio de curvatura mayorLas grandes aberturas en forma de V aumentan el radio de curvatura interior. Esto puede afectar a:Ensamblaje del productoPrecisión dimensionalConsistencia de aparienciaMayor recuperación elásticaEl doblado al aire con matrices en V grandes suele generar mayor efecto de recuperación elástica. Puede ser necesario compensar el ángulo adicionalmente.Marcado de superficiesLos troqueles V estándar pueden dejar marcas fácilmente en:Acero inoxidableAluminioSuperficies decorativasEn estas situaciones, los troqueles U que no dejan marcas son más seguros.¿Cuándo NO se puede reemplazar un chip V por un chip U?Existen varias situaciones en las que un dado en forma de U es esencial.Doblado de cajas profundoLos armarios eléctricos profundos y las piezas de las carcasas suelen requerir matrices en forma de U, ya que las matrices en forma de V estándar no proporcionan suficiente espacio libre.Doblado en múltiples etapasA medida que se forman más dobleces, la estructura de la pieza se vuelve cada vez más compleja.Los troqueles en forma de U proporcionan el espacio necesario para la formación en etapas posteriores.Bridas de retorno grandesLas bridas de gran tamaño aumentan significativamente los riesgos de interferencia.Sobre todo para materiales gruesos, a menudo son necesarios los troqueles en forma de U.Altos requisitos de superficie cosméticaPara acero inoxidable pulido a espejo o chapa metálica pintada, las matrices en forma de U con insertos protectores proporcionan una protección de superficie mucho mejor.Aplicaciones de conformado especialesAplicaciones como:HemmingCurvas de retornoFormación de canales profundosPor lo general, requieren chips U dedicados.Cómo elegir el troquel adecuado para la plegadoraElija un dado V cuando:Realizar el doblado estándarPriorizar la eficiencia de la producciónUtilizando sistemas de doblado automatizadosProcesamiento de piezas de chapa metálica en generalElige una U Muere Cuando:Estructuras de caja profundas curvadasFormación de grandes bridas de retornoProcesamiento de piezas complejasPrevenir interferenciasProtección de superficies decorativasEn el plegado con prensas plegadoras modernas, ni las matrices en U ni las matrices en V son universalmente mejores. En cambio:Cada tipo de herramienta está diseñada para diferentes requisitos de doblado.Los troqueles V son ideales para:Producción estandarizadaFabricación de alta velocidadDoblado de uso generalLos troqueles U son esenciales para:Curvado de cajas profundoGeometrías complejasAplicaciones sensibles a las interferenciasAltas exigencias cosméticasHoy en día, muchos fabricantes de chapa metálica intentan sustituir las matrices en U por matrices en V de mayor tamaño siempre que sea posible con el fin de:Reducir los costos de herramientasMejorar la flexibilidadSimplificar la producciónSin embargo, para aplicaciones de flexión profunda y compleja, las matrices en forma de U siguen siendo insustituibles.La mejor estrategia de herramientas suele ser una combinación equilibrada de:troqueles V estándarchips Multi-VMuere Deep UTroqueles U sin marcarEsto proporciona el equilibrio óptimo entre:Calidad de flexióneficiencia de producciónFlexibilidad de herramientascontrol de costos de fabricaciónArtículos relacionados que podrían interesarte:"Tipos comunes de troqueles para prensas plegadoras con apertura en V y sus aplicaciones""Cómo calcular el tonelaje de una prensa plegadora para diferentes utillajes (Guía completa 2026)""Cómo seleccionar la herramienta adecuada para la plegadora en función de la fuerza de plegado""¿Qué son las herramientas para prensas plegadoras? La guía definitiva para fabricantes"
