En las operaciones de doblado de chapa metálica, muchos operarios se ven obligados a utilizar herramientas inadecuadas simplemente porque las correctas Herramientas para prensas plegadoras de alta resistencia No está disponible de inmediato. Sorprendentemente, a veces se pueden producir piezas aceptables utilizando herramientas completamente diferentes.
Sin embargo, este enfoque es:
La mejor práctica en la selección de herramientas para prensas plegadoras siempre debe centrarse en un objetivo simple:
Fabricar piezas de la más alta calidad en el menor tiempo posible.
Por lo tanto, comprender los diferentes tipos de matrices inferiores de las prensas plegadoras es esencial para mejorar la productividad, reducir el tiempo de preparación y garantizar la uniformidad del plegado.
La matriz inferior de la plegadora es la herramienta montada en la bancada de la plegadora y que trabaja conjuntamente con el punzón para dar forma a la chapa metálica.
El dado inferior afecta directamente a:
Las categorías comunes de troqueles inferiores incluyen:
 |  |  |  |  |
|
|
|
|
|
 |  |  |  |  |
|
|
|
|
|

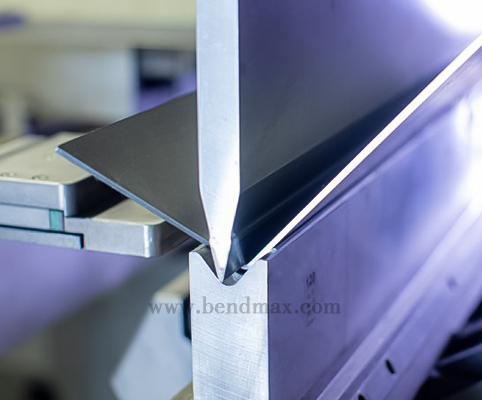

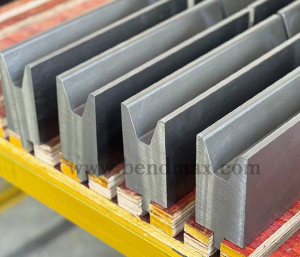

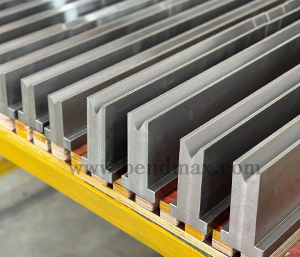

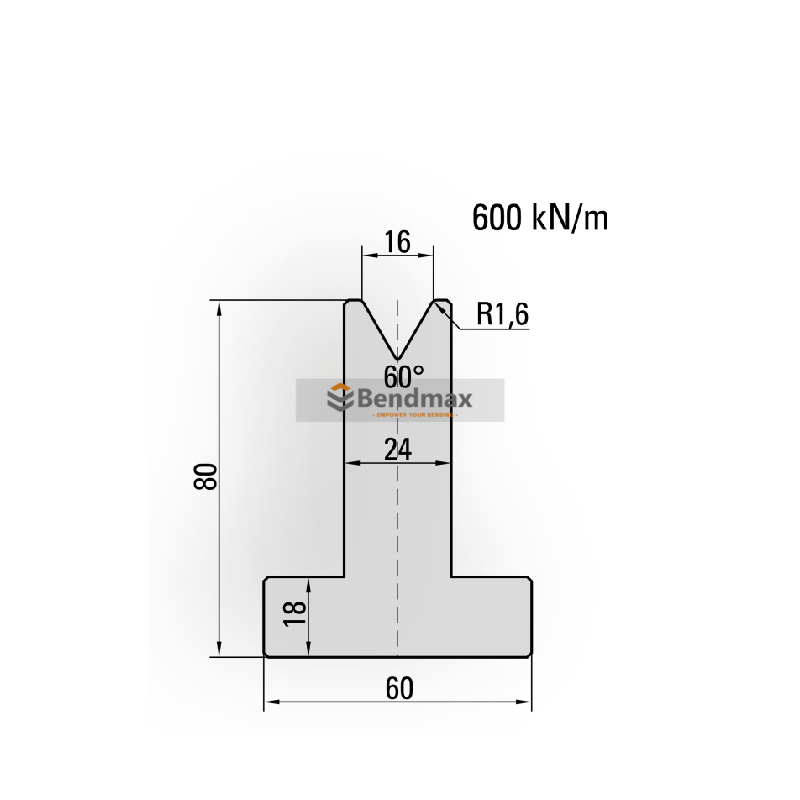

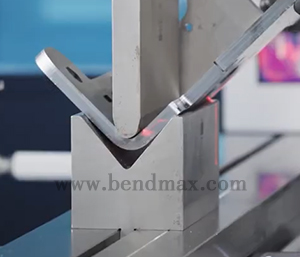

La matriz Single V cuenta con una abertura en V rectificada con precisión y se utiliza ampliamente en aplicaciones estándar de plegado al aire. Es ideal para prensas plegadoras CNC pequeñas y medianas que requieren alta precisión de plegado, un rendimiento de conformado estable y una configuración rápida.
Con una sola ranura en V, los operarios pueden lograr resultados de doblado uniformes y una alineación de herramientas más sencilla durante la producción. Las matrices en V simples se utilizan habitualmente para acero inoxidable, acero al carbono, aluminio y otros materiales de chapa metálica. Las matrices en V simples son las matrices inferiores más tradicionales y de uso más extendido.
Los ángulos de matriz comunes incluyen 30°, 60°, 85°, 86° y 90°, adecuados para producir ángulos de doblado de 90° o superiores, dependiendo de la recuperación elástica del material y del método de doblado.
 |  |  |
Las ventajas incluyen:
| Los tipos más comunes incluyen:
| Aplicaciones:
|

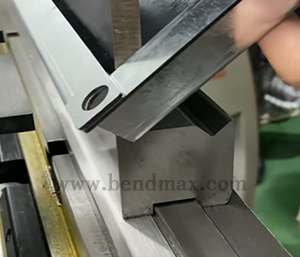

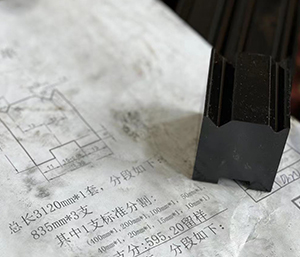

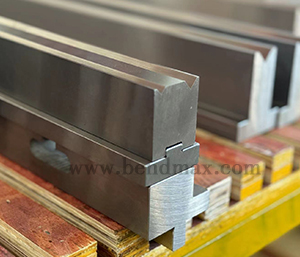

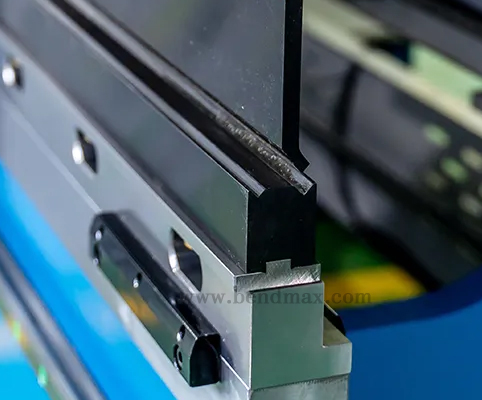

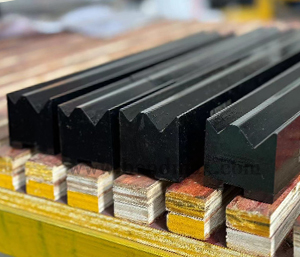

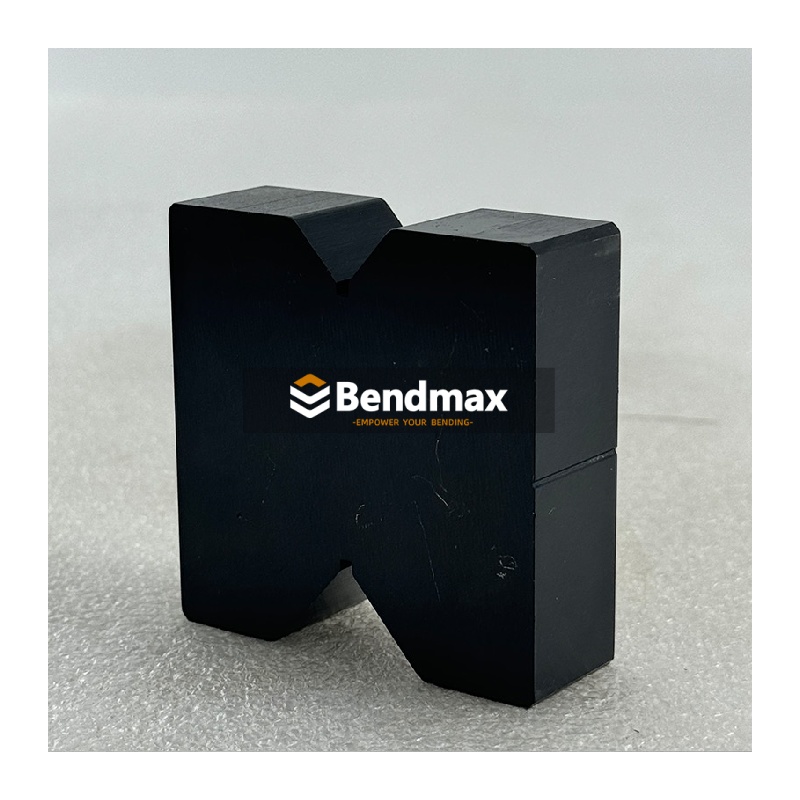

La matriz de doble V incorpora dos aberturas en V diferentes en el mismo cuerpo, lo que permite a los operarios cambiar de tamaño de ranura sin necesidad de modificar las herramientas. Este diseño mejora notablemente la eficiencia de producción y reduce el tiempo de inactividad de la máquina durante las operaciones de doblado de diferentes espesores.
Es especialmente adecuado para talleres de chapa metálica que procesan diferentes espesores de material o que requieren múltiples doblados en un mismo ciclo de producción. Los troqueles de doble V ofrecen flexibilidad, ahorro de costes y una configuración más rápida en comparación con las herramientas de una sola abertura.
Los ángulos de matriz más comunes incluyen 30°, 60°, 85° y 86°, lo que permite diversas aplicaciones de doblado al aire y doblado inferior.
Ejemplos:
Proporcionan una excelente flexibilidad a la vez que reducen el inventario de herramientas.
 |  |  |
Construcción de acero para herramientas de alta resistencia
Materiales comunes:
Ventajas:
Los troqueles modernos de doble V suelen incluir:
El tiempo de configuración se puede reducir a:
Un tercio de los sistemas de herramientas tradicionales.

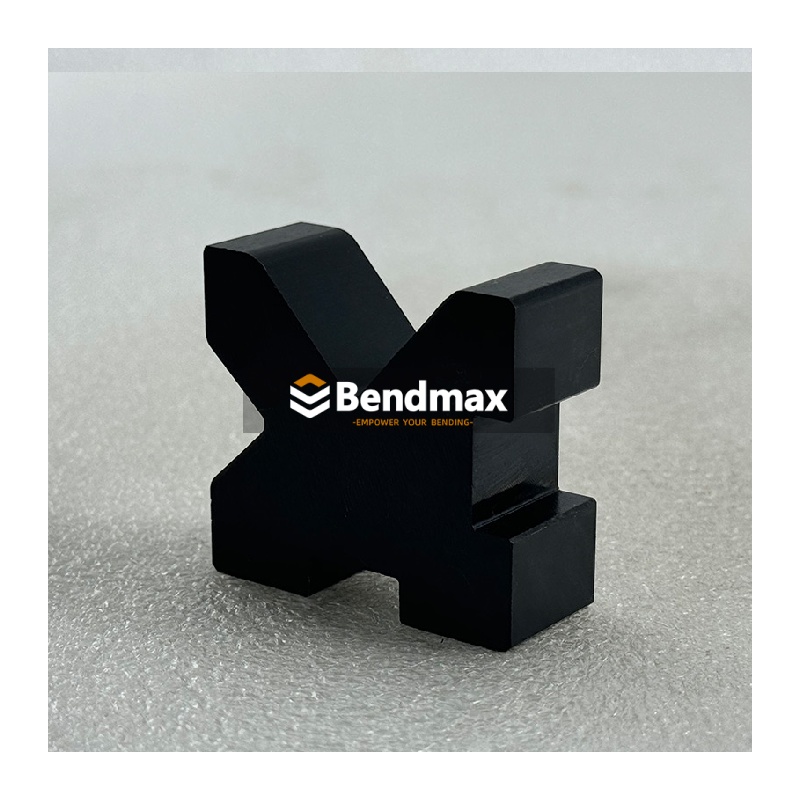

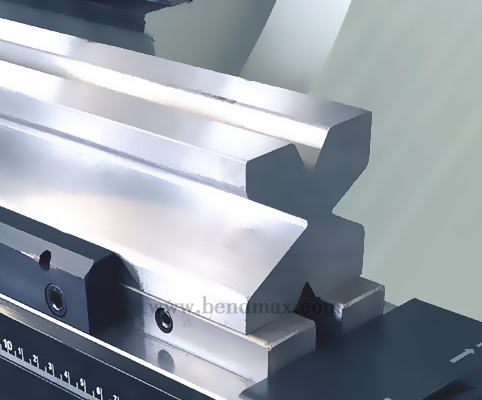

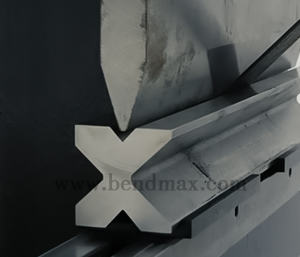

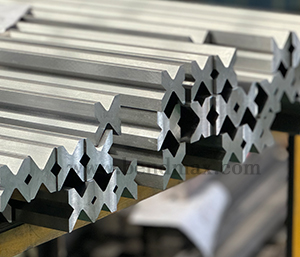

La matriz Four V es una matriz versátil para prensas plegadoras con múltiples aberturas, diseñada con cuatro ranuras en V diferentes en los cuatro lados del cuerpo de la herramienta. Los operarios pueden girar la matriz para seleccionar rápidamente diferentes tamaños de abertura en V según el espesor de la chapa y los requisitos de plegado.
Esta herramienta se utiliza ampliamente en entornos de producción de chapa metálica con alta variedad de materiales, donde la flexibilidad, la reducción de cambios de herramientas y la configuración eficiente de la máquina son esenciales. Es adecuada para el doblado de acero inoxidable, acero dulce, chapa galvanizada y aluminio.
Se encuentran disponibles cuatro matrices en V con múltiples combinaciones de apertura en V y configuraciones angulares para permitir el doblado de precisión en diferentes aplicaciones y geometrías de piezas.
Combinaciones típicas:
| Ventajas:
|  |

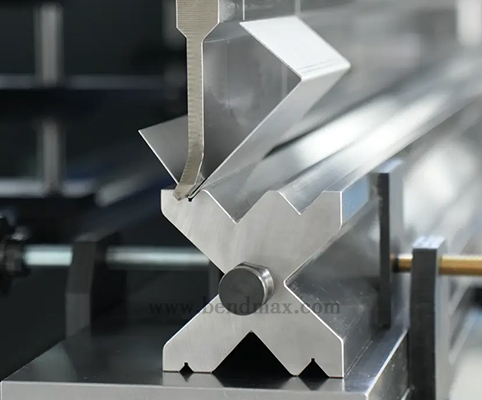

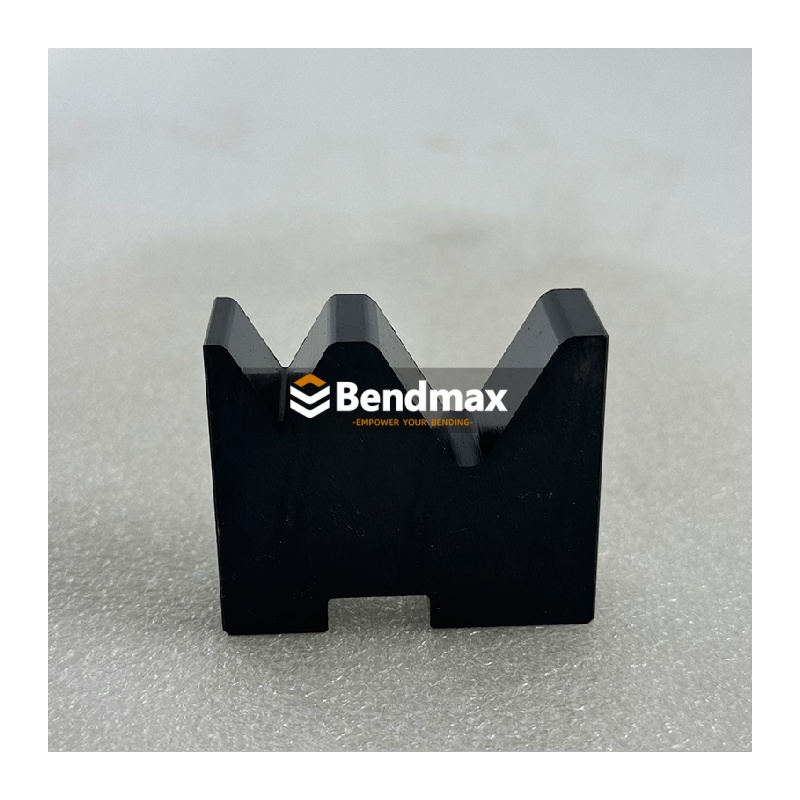

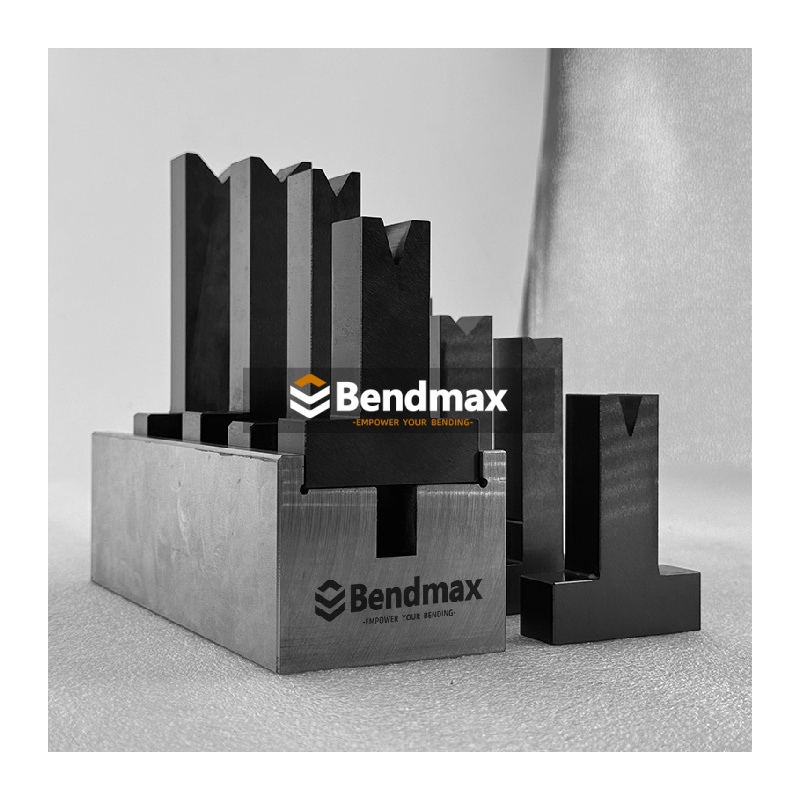

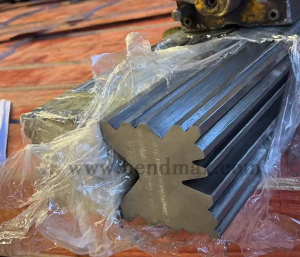

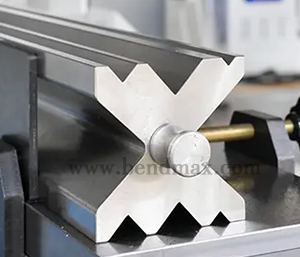

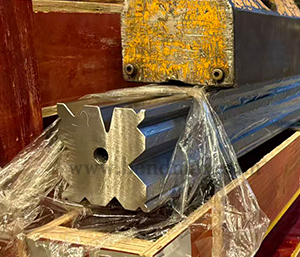

El Matriz inferior para prensa plegadora multiv Se trata de una matriz inferior para prensa plegadora de gran flexibilidad, diseñada con múltiples aberturas en V en un único cuerpo de herramienta. Permite a los operarios seleccionar rápidamente el tamaño adecuado de la ranura en V para diferentes espesores de material y requisitos de plegado sin necesidad de cambiar la matriz con frecuencia.
Este utillaje mejora significativamente la eficiencia de la configuración, reduce el inventario de herramientas y aumenta la flexibilidad de producción en entornos de fabricación de chapa metálica que manejan diversas aplicaciones de doblado.
Las matrices Multi-V se utilizan habitualmente para el doblado al aire de acero inoxidable, acero al carbono, aluminio y chapa galvanizada. Las diferentes combinaciones de aberturas en V ayudan a conseguir radios de doblado precisos, ángulos estables y una calidad de conformado uniforme en diversas piezas.
Disponibles en múltiples configuraciones angulares, como 30°, 60°, 85° y 86°, las matrices Multi-V son ideales para la producción de alta eficiencia en prensas plegadoras CNC y para operaciones de plegado multiusos.
Son ideales para:
|  |  |

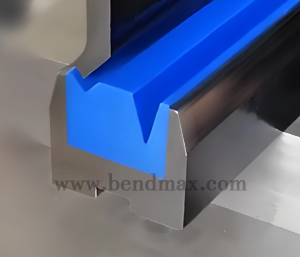

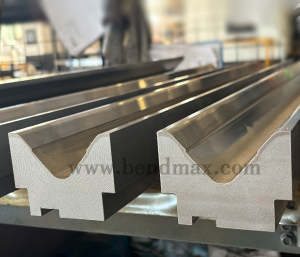

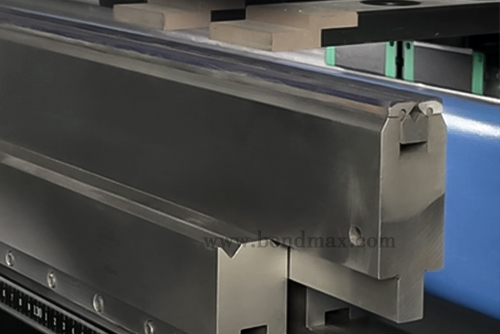

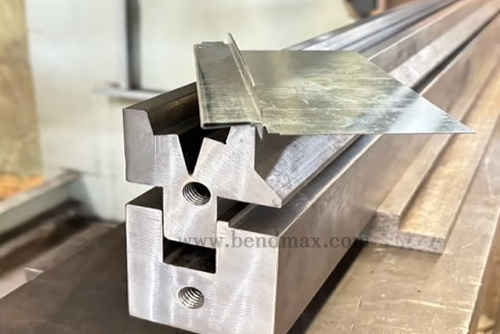

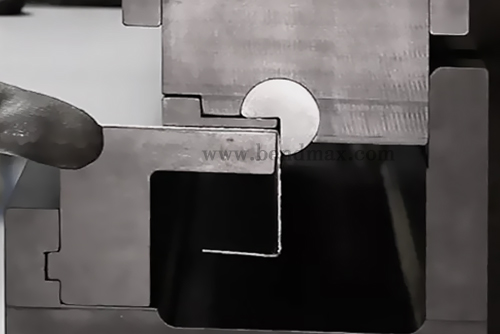

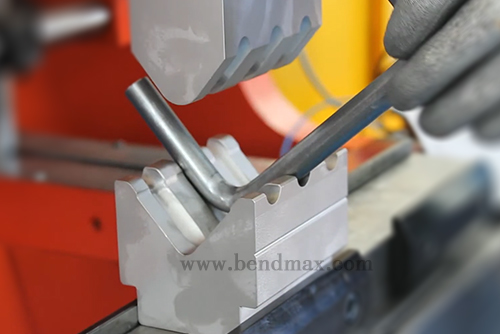

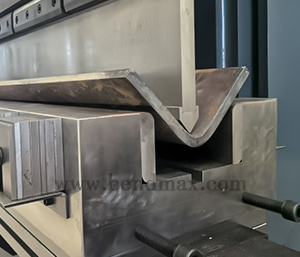

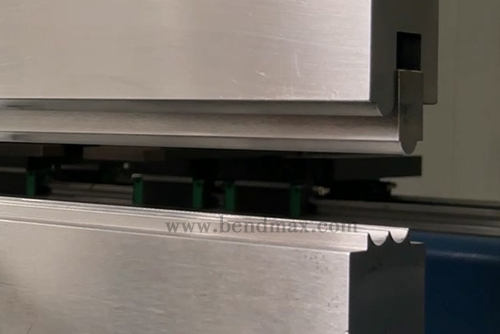

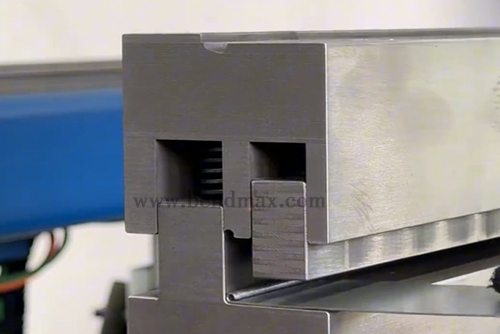

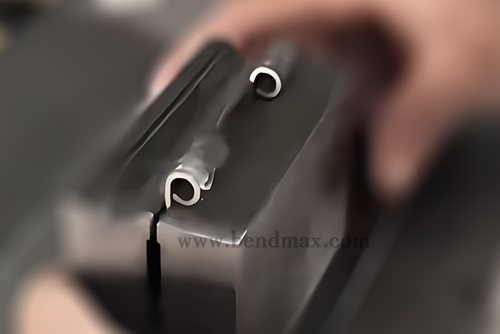

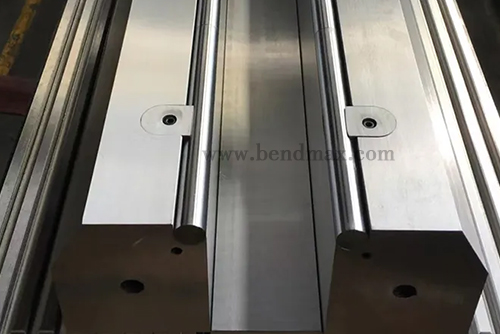

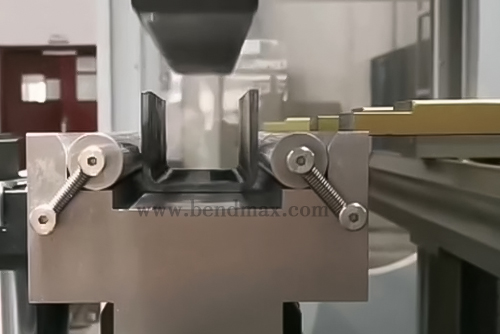

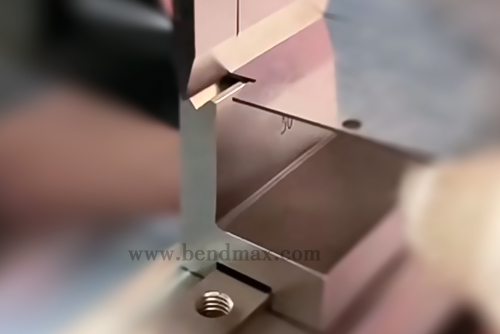

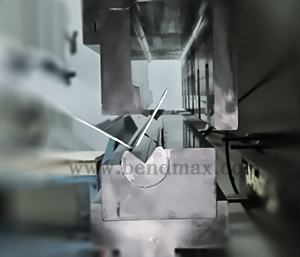

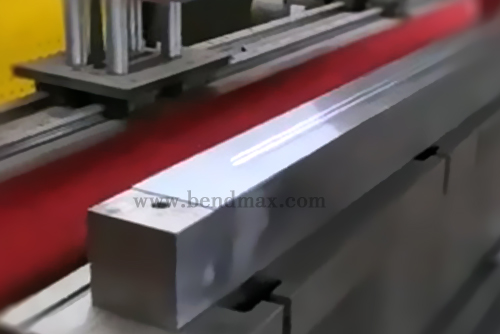

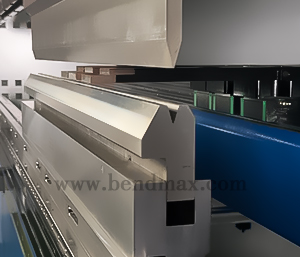

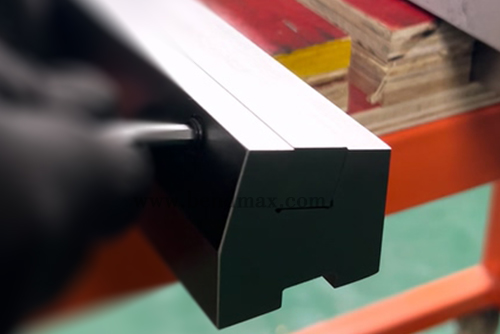

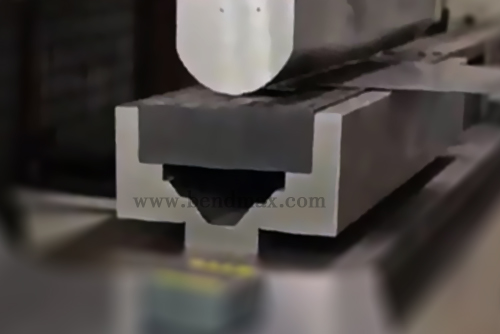

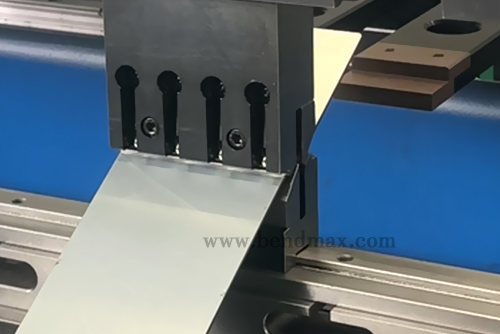

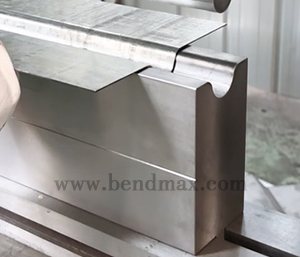

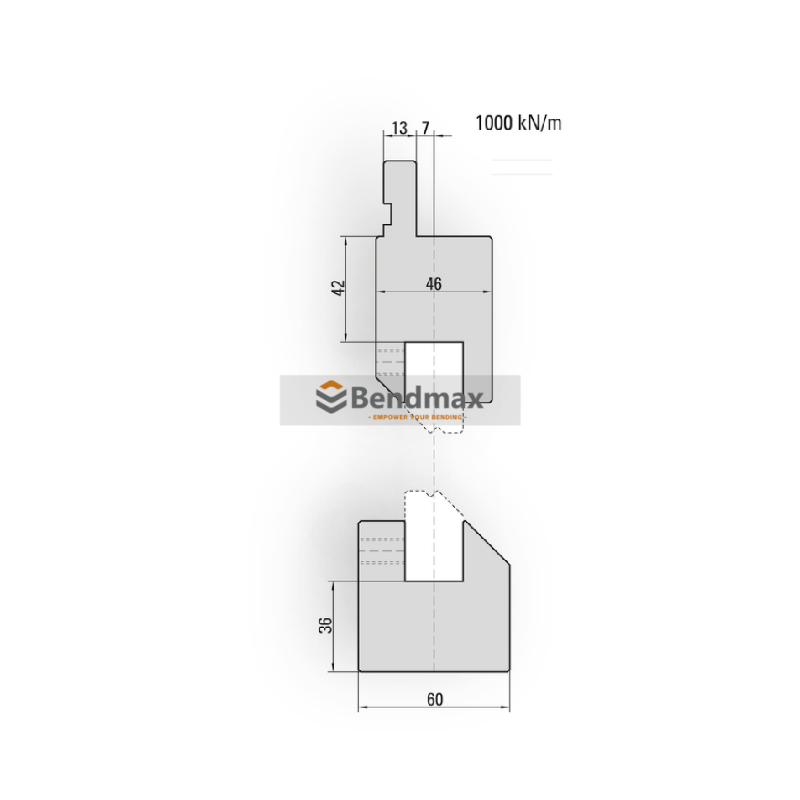

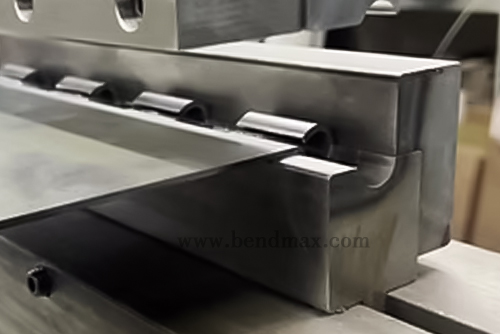

Más allá de los troqueles V estándar, muchos Troqueles personalizados para doblar chapa metálica Se han desarrollado para aplicaciones de flexión complejas.

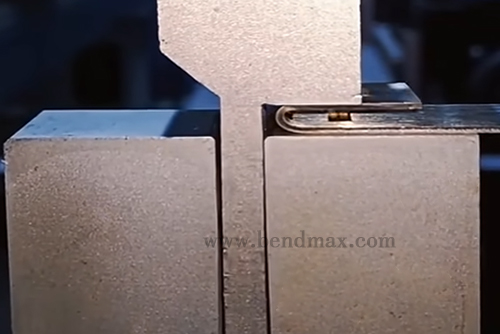

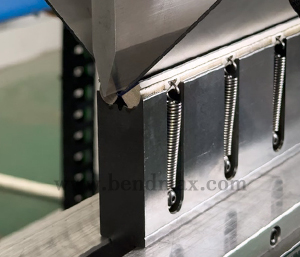

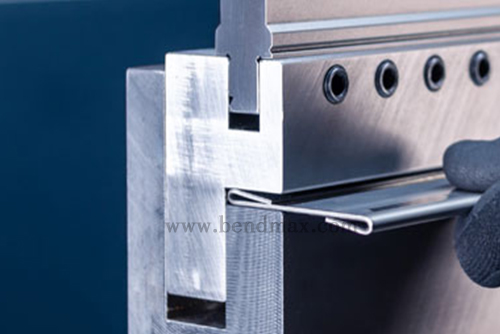

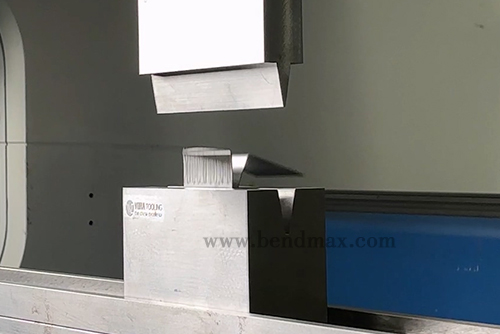

Algunos ejemplos importantes son:
 |  |  |  |  |  |
|
|
|
|
|
|
 |  |  |  |  |  |
|
|
|
|
|
|
 |  |  |  |  |  |
|
|
|
|
|
|
Cada matriz está diseñada para resolver desafíos de producción específicos, al tiempo que mejora la eficiencia y la uniformidad de las piezas.
Sitio web oficial de BENDMAX proporciona:
Compatible con:
|
Las matrices inferiores de las prensas plegadoras son mucho más que simples ranuras en V.
Influyen directamente en:
Al enfrentarse a aplicaciones complejas como:
El soporte de herramientas profesionales se vuelve esencial.
Este artículo se centra principalmente en los troqueles inferiores de las prensas plegadoras.

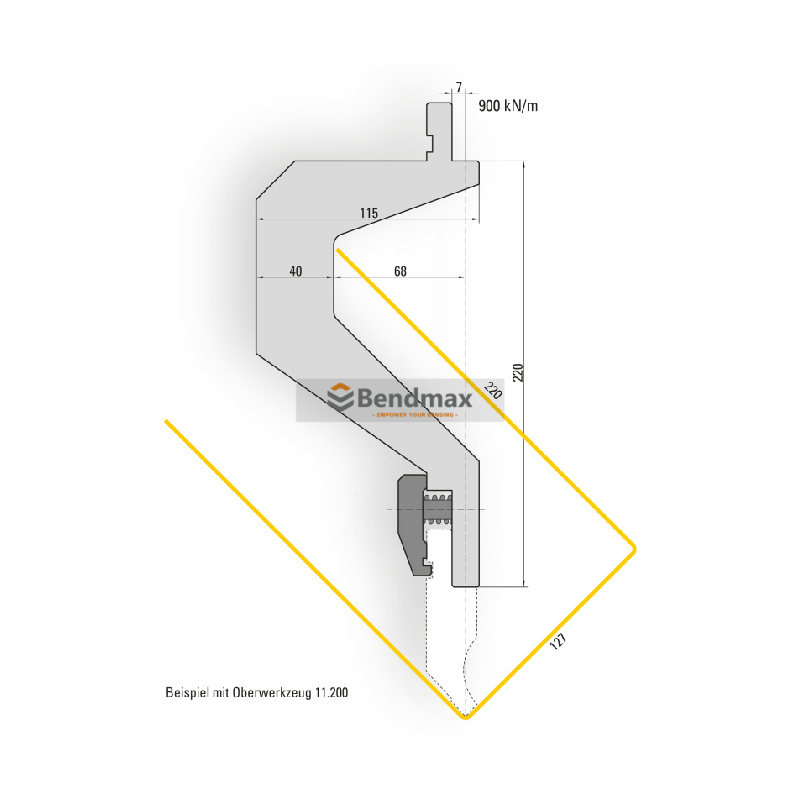

Sin embargo, otros componentes son igualmente importantes, entre ellos:
Puedes profundizar en el conocimiento profesional sobre prensas plegadoras a través de los artículos relacionados en nuestro sitio web.
