Explorando el doblado sin marcas en piezas de trabajo de plegadoras

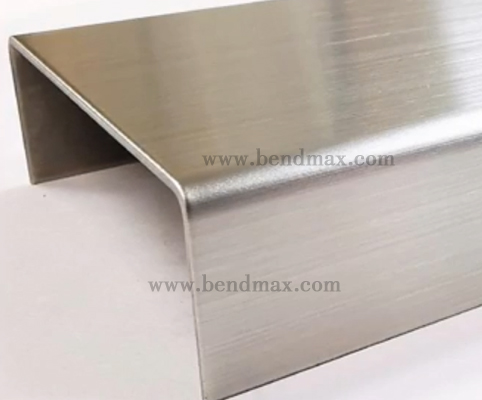

En la fabricación moderna de chapa metálica, la calidad de la superficie es tan importante como la precisión del doblado. Industrias como la fabricación de ascensores, equipos de cocina, decoración arquitectónica, electrónica de consumo e interiores de automóviles requieren superficies impecables, sin arañazos, marcas de presión ni hendiduras de troquel.
Sin embargo, el plegado tradicional con prensa plegadora suele dejar marcas visibles en acero inoxidable, aluminio, chapas revestidas, metales con acabado de espejo y materiales pintados. Estos defectos aumentan los costes de reprocesamiento y reducen el valor del producto.
Para resolver este problema y evitar marcas de doblado en la chapa metálicaLos fabricantes están adoptando cada vez más tecnologías avanzadas. Soluciones de herramientas para prensas plegadoras sin marcasEste artículo explica los métodos más eficaces para lograr resultados impecables manteniendo la precisión y la productividad en el doblado.
Antes de seleccionar una solución, es importante comprender por qué se producen las marcas de flexión.
Durante el proceso de doblado, la chapa metálica se desliza y presiona contra la superficie de la matriz en V bajo alta presión. La fricción, la fuerza concentrada y las malas condiciones de la superficie de la matriz pueden generar:
Estos problemas son especialmente visibles en:
La clave para un doblado sin marcas reside en reducir la fricción y distribuir la presión de manera uniforme durante el proceso de conformado.
Uno de los métodos más sencillos es usar un película protectora que no deja marcas entre la chapa metálica y la matriz inferior.
La película actúa como una barrera protectora que absorbe la fricción durante la flexión y evita el contacto directo metal con metal.

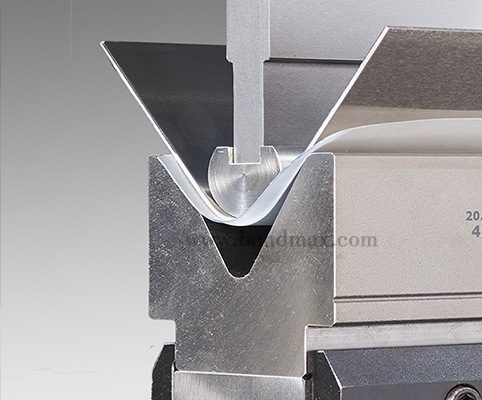

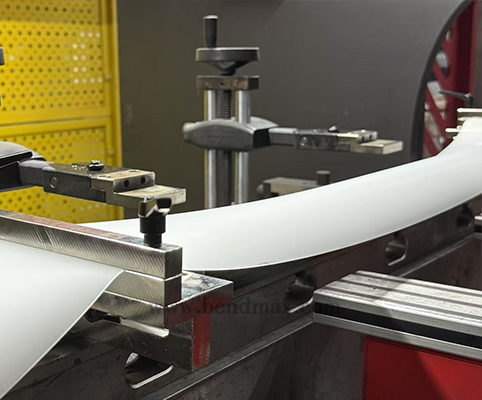

Se inserta una lámina protectora flexible entre la pieza de trabajo y la matriz en V. Durante el doblado, la lámina se mueve junto con la hoja, lo que reduce los arañazos y las marcas.

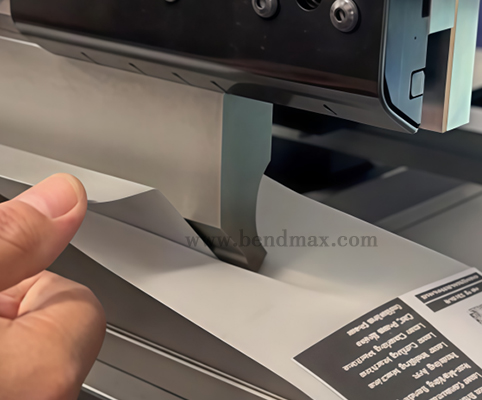

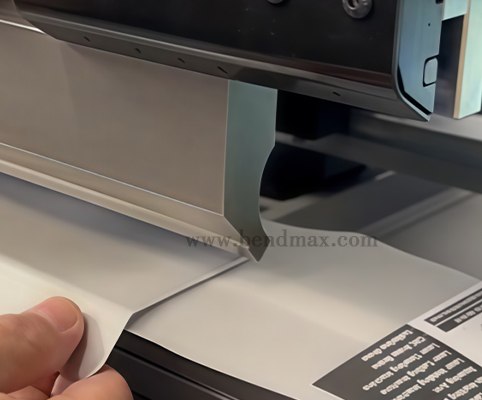

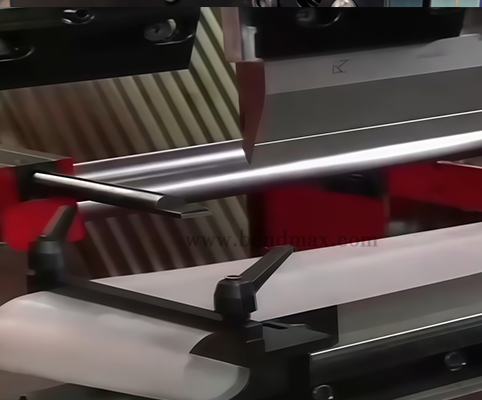

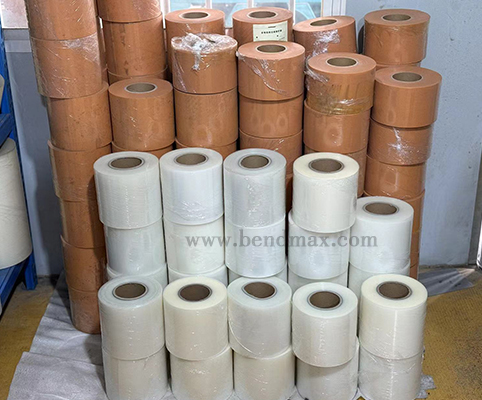

Película protectora para operaciones de plegado en prensa plegadora

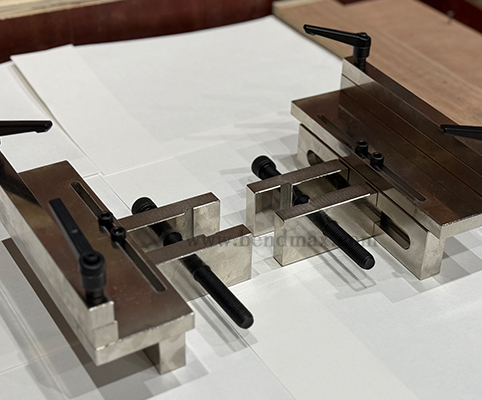

Soporte y posicionador de película protectora

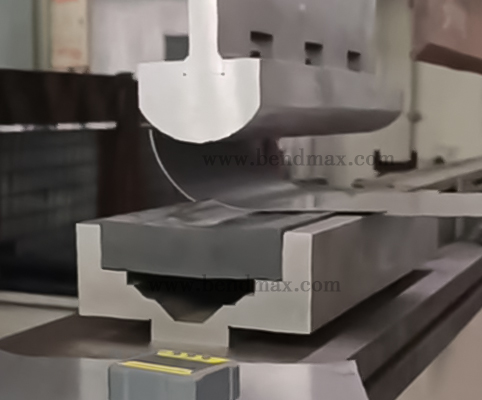

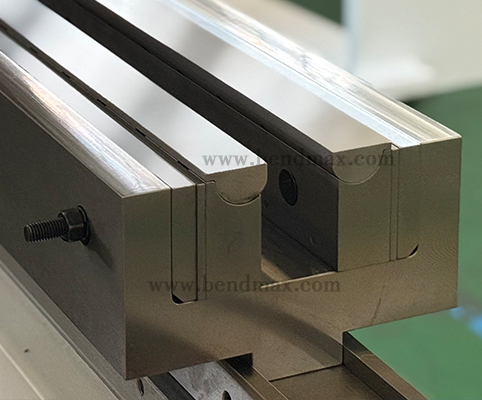

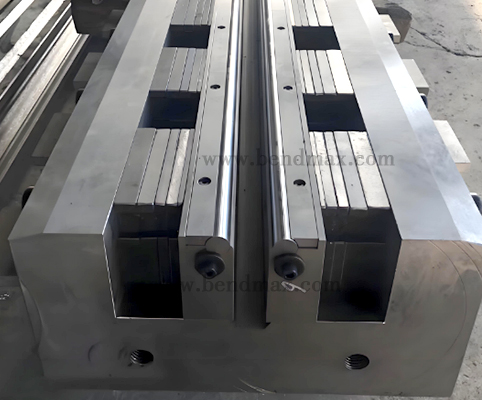

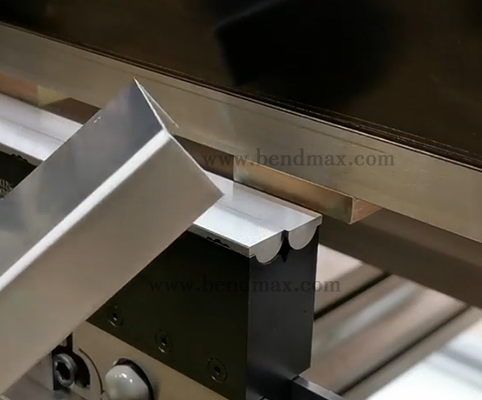

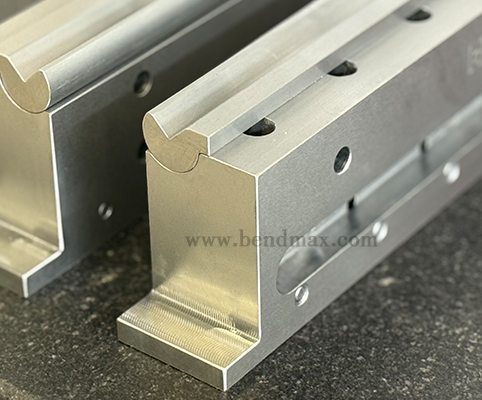

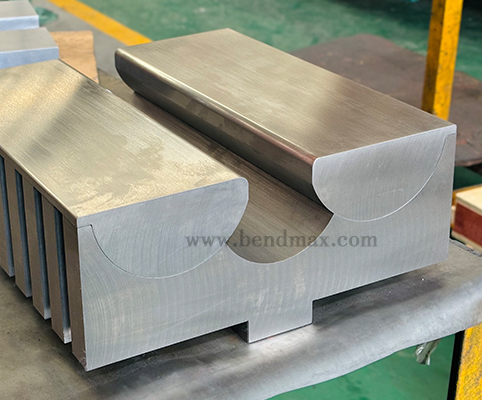

matrices de doblado rotativas Se encuentran entre las soluciones más avanzadas para el doblado sin rayar.
El uso de las herramientas inferiores Bendmax Rotabend ayuda a reducir las marcas, ya que las aspas del rotor endurecidas giran durante el doblado en lugar de arrastrarse sobre la superficie de la chapa.
Estas matrices incorporan un mecanismo de solapa giratoria en la matriz inferior. A medida que el punzón presiona la hoja hasta colocarla en su posición, la solapa gira para mantener el contacto con la superficie sin fricción por deslizamiento.
Por qué los troqueles rotativos funcionan mejor: Las matrices en V tradicionales generan fricción por deslizamiento. Las matrices rotativas convierten el movimiento de deslizamiento en movimiento de rotación, lo que reduce significativamente el daño a la superficie.

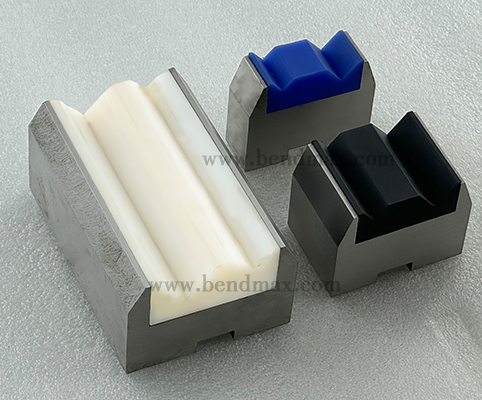

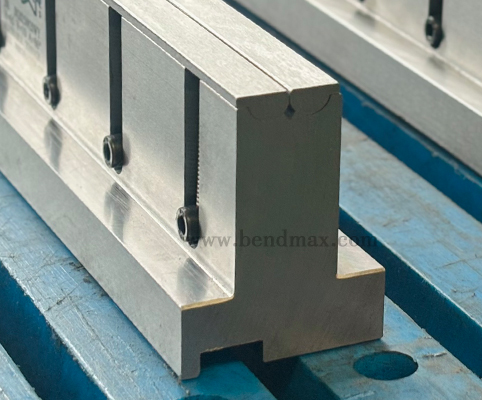

Troqueles sin marcas con inserto de nailon Se utilizan materiales de nailon reemplazables integrados en la zona de contacto de la matriz inferior. Gracias a su alta elasticidad y bajo coeficiente de fricción, el nailon reduce considerablemente las marcas mecánicas en la superficie de la lámina.
Estructura: El inserto de nailon mantiene la misma geometría de apertura en V que los troqueles de acero estándar, a la vez que añade una superficie de contacto más suave.

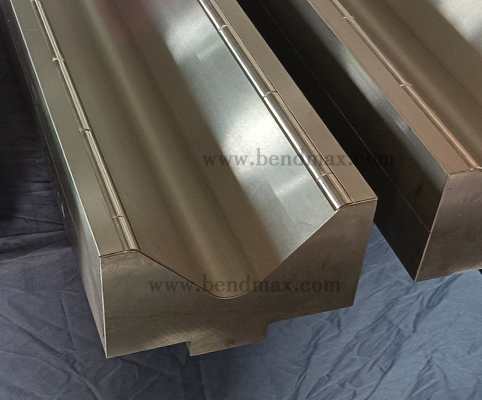

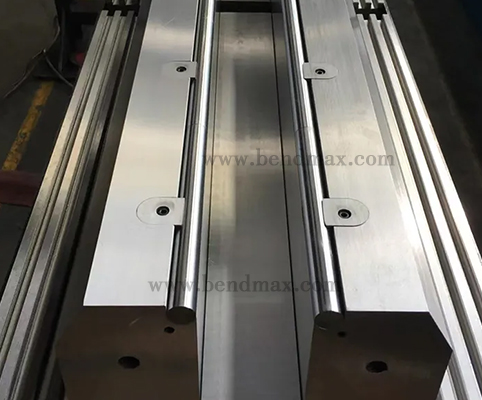

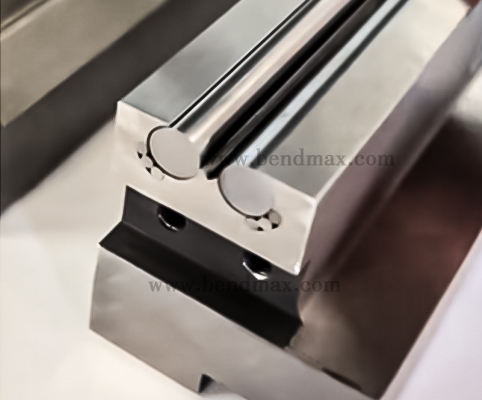

Troqueles sin marca de tipo rodillo / Troqueles sin marca con rodillo en el interior Utilizar rodillos giratorios de aleación dura integrados en la matriz inferior.
Al doblarse la lámina, los rodillos giran sincrónicamente con su movimiento. Esto transforma la fricción por deslizamiento en fricción por rodadura, reduciendo drásticamente los arañazos y las marcas de presión.

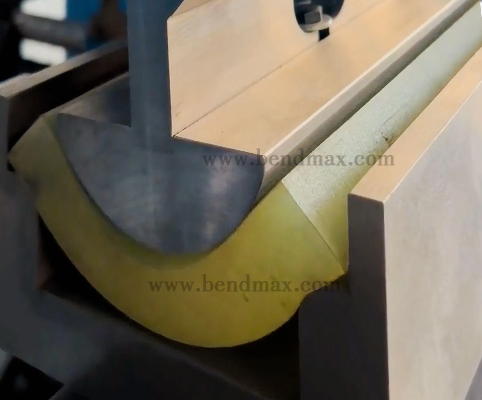

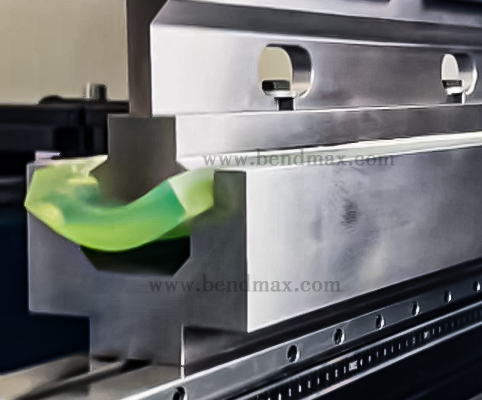

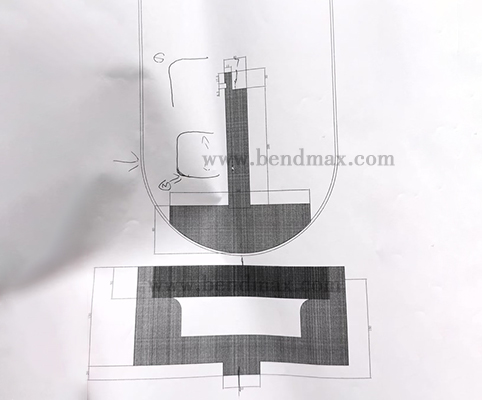

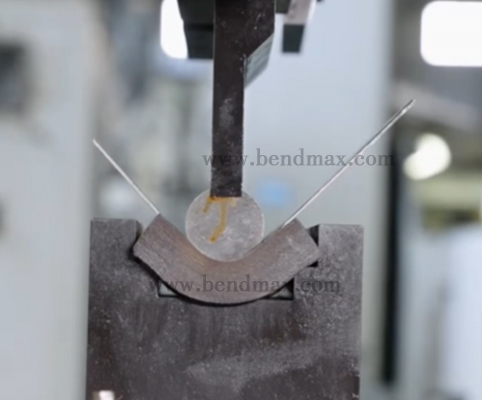

Herramientas para prensas plegadoras de poliuretano Utiliza inserciones elásticas suaves para amortiguar la lámina durante el doblado. Estas inserciones distribuyen la presión de doblado de manera uniforme y evitan marcas por contacto directo.

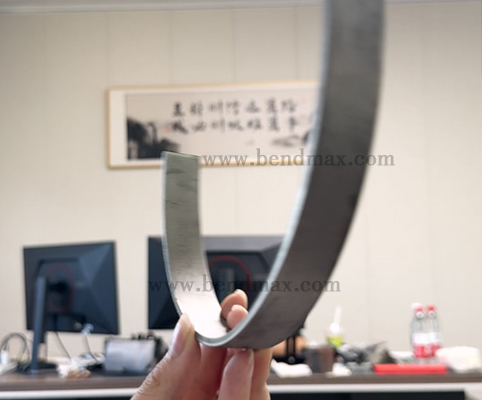

Los insertos de contacto blando pueden estar hechos de Poliuretano, nailon o Materiales a base de cauchoLos insertos de poliuretano son especialmente adecuados para doblar perfiles con radio y materiales decorativos delicados.

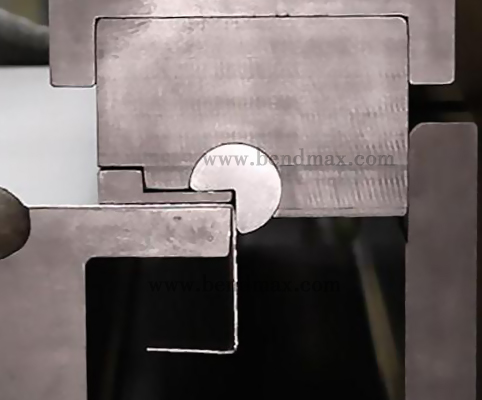

Limpieza personalizada doblada

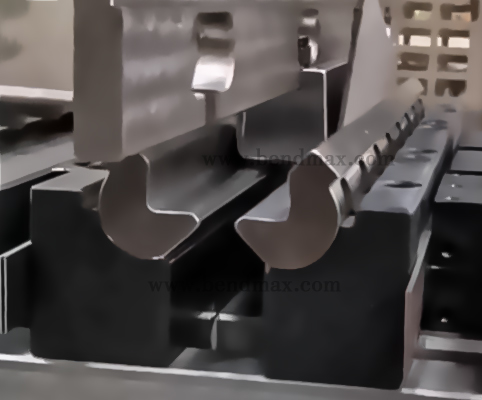

Curvado de canal en U a medida

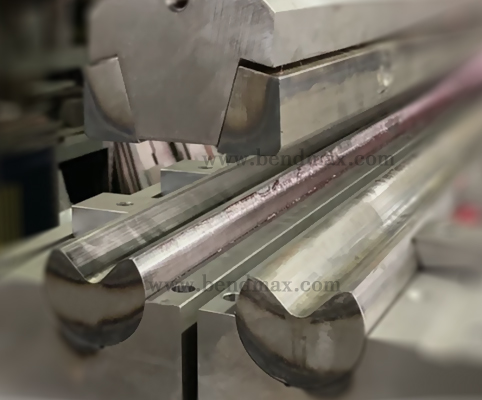

Curvado de canal a medida
Para geometrías complejas o superficies muy sensibles, las herramientas personalizadas que no dejan marcas suelen ser la mejor solución.
Estas herramientas están diseñadas específicamente en función del tipo de material, el espesor del material, el radio de curvatura, los requisitos de acabado superficial, la geometría del producto y el volumen de producción.
Las herramientas personalizadas pueden combinar: estructuras rotativas, insertos de poliuretano, sistemas de rodillos, recubrimientos superficiales especiales y estructuras de doblado multietapa.
Las modernas herramientas para prensas plegadoras que no dejan marcas ofrecen importantes ventajas en cuanto a eficiencia de fabricación, control de calidad y reducción de costes.
Evita arañazos, abolladuras y marcas de presión en materiales delicados.
Menos defectos superficiales significan menores tasas de rechazo y una calidad de producción más estable.
Adecuado para:
Los insertos reemplazables prolongan la vida útil general del sistema de herramientas.
Reduce la necesidad de películas protectoras y operaciones de pulido secundarias.
La elección de la solución de doblado sin marcas adecuada depende de varios factores técnicos.
Los distintos acabados requieren diferentes niveles de protección (acabado espejo, acabado cepillado, superficies pintadas, materiales recubiertos). Cuanto más sensible sea la superficie, más suave y liso debe ser el contacto de la herramienta.
Los materiales más gruesos o de alta resistencia requieren sistemas de inserción más robustos para mantener la precisión angular. Los sistemas de inserción blandos pueden deformarse bajo una carga excesiva.
Es fundamental que el radio del punzón, la abertura en V, el espesor del material y el ángulo de plegado coincidan correctamente para mantener la uniformidad del plegado y evitar la deformación del material.
Las formas complejas, como las cajas profundas, las curvas de gran radio, los perfiles en forma de U y las curvas de varios pasos, a menudo requieren estructuras de herramientas especializadas que no dejen marcas.
No existe una única solución adecuada para todas las aplicaciones de doblado.
| Solución | Protección de superficies | Durabilidad | Costo | Mejor aplicación |
|---|---|---|---|---|
| Película sin marcas | Medio | Bajo | Bajo | Protección temporal |
| Troqueles rotativos | Excelente | Alto | Medio-alto | Paneles decorativos de acero inoxidable |
| Inserciones de nailon | Bien | Medio | Medio | Flexión cosmética general |
| Troqueles de rodillos | Excelente | Alto | Alto | Láminas de precisión ultrafinas |
| Troqueles de poliuretano | Mejor | Medio-bajo | Medio | Materiales con acabado de espejo |
| Herramientas personalizadas | Máximo | Depende del diseño | Alto | Aplicaciones complejas de alta gama |
A medida que aumentan las expectativas de los clientes en cuanto a la calidad de la apariencia, dominar Doblado de chapa metálica sin rayar se está convirtiendo en un requisito fundamental en la fabricación moderna.
Elegir la herramienta correcta para la prensa plegadora sin marcas puede:
Ya sea que esté doblando paneles de ascensor de acero inoxidable, aluminio con acabado de espejo o chapa metálica decorativa, invertir en la solución de doblado sin marcas adecuada mejorará significativamente tanto la calidad del producto como la eficiencia de la producción.
