Sistemas de coronación hidráulica
- Guía completa del sistema de coronación hidráulica CNC y compensación de deflexión en el plegado de chapa metálica
Calidad superior de los materiales
Compensación de deflexión dinámica en tiempo real Utiliza varios cilindros sincronizados a lo largo de la bancada para aplicar compensación dinámica. Al conectarse al controlador CNC de la plegadora, se ajustan automáticamente durante cada ciclo de plegado según perfiles preprogramados o datos en tiempo real. Esto proporciona la máxima precisión y flexibilidad.
Características del sistema de coronado hidráulico CNC:
Durante la fase de plegado, el control CNC calcula y aplica en tiempo real la curvatura correcta, basándose en la información directa de los sensores de presión ubicados en el pistón y la bancada de la plegadora. Los múltiples cilindros hidráulicos de curvatura situados en el bastidor inferior de la bancada permiten contrarrestar la deflexión del pistón.
Ajuste hidráulico de la corona
Programación CNC:
- Programe el controlador con valores de compensación adaptados al material.
- Almacenar perfiles de compensación para diferentes materiales y espesores.
- Configurar la selección automática de parámetros en función de los requisitos del trabajo.
- Realizar pruebas sistemáticas para establecer curvas de compensación de referencia.
Funciones más avanzadas:
- Implementar algoritmos adaptativos que aprendan de los resultados de producción.
- Utilice sensores de retroalimentación para monitorear la desviación en tiempo real.
- Integrar con los sistemas de control de calidad para la mejora continua.
Ventajas de la coronación hidráulica:
- Flexibilidad: Ajuste en tiempo real desde el panel de control.
- Velocidad: Cambios rápidos entre diferentes tipos de piezas.
- Precisión: repetibilidad de ±0,0005″ frente a ±0,002″ para el control mecánico.
- Integración: Conexión perfecta con controladores CNC.
Mejores usos de la coronación hidráulica:
- Operaciones de taller con cambios frecuentes en la configuración.
- Amplia variedad de materiales y rangos de espesor.
- Requisitos de calidad específicos del cliente
- Entornos de producción de alta mezcla

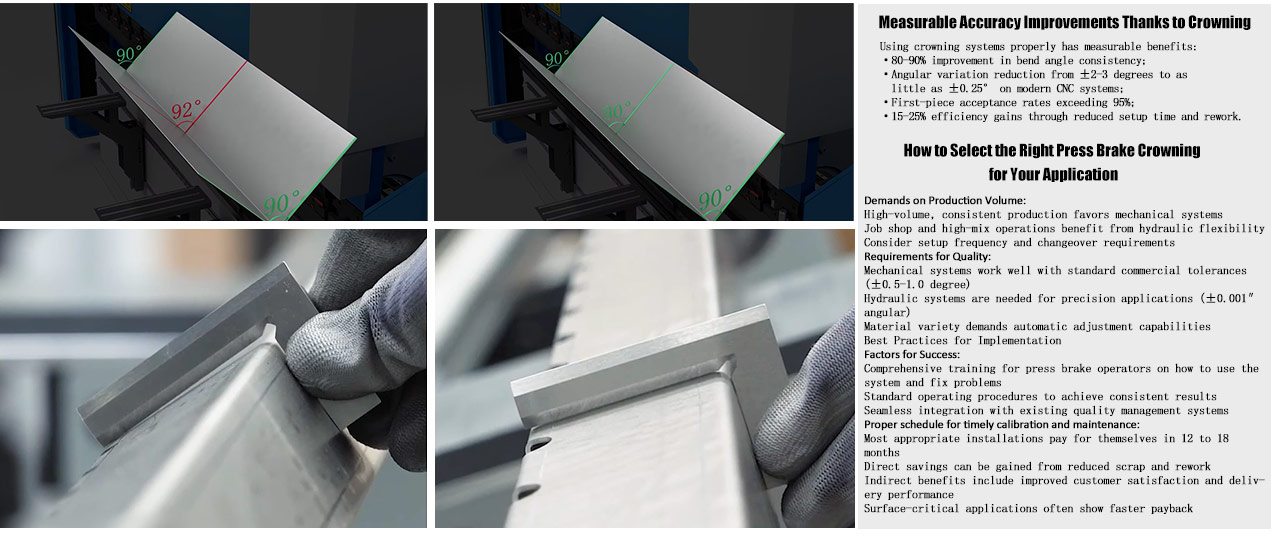

Cómo afecta la deflexión de la prensa plegadora a la calidad del doblado
La deflexión de la plegadora se produce cuando el pistón y la bancada de la máquina se flexionan bajo fuerzas de flexión, especialmente al trabajar con cargas pesadas en piezas largas. Esto provoca el «efecto canoa», lo que significa que los extremos de la pieza reciben mayor fuerza de flexión que la parte central, lo que genera ángulos de plegado desiguales.

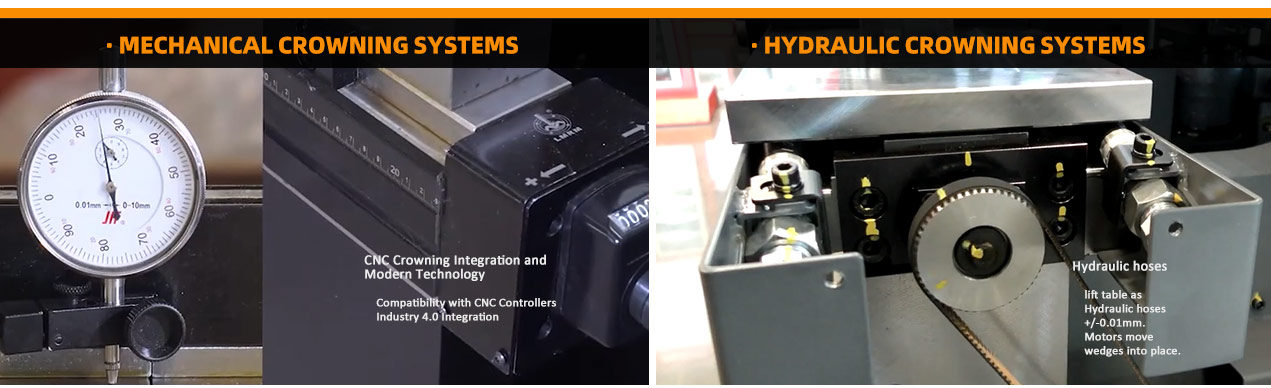

Tipos comunes
▶coronación hidráulica

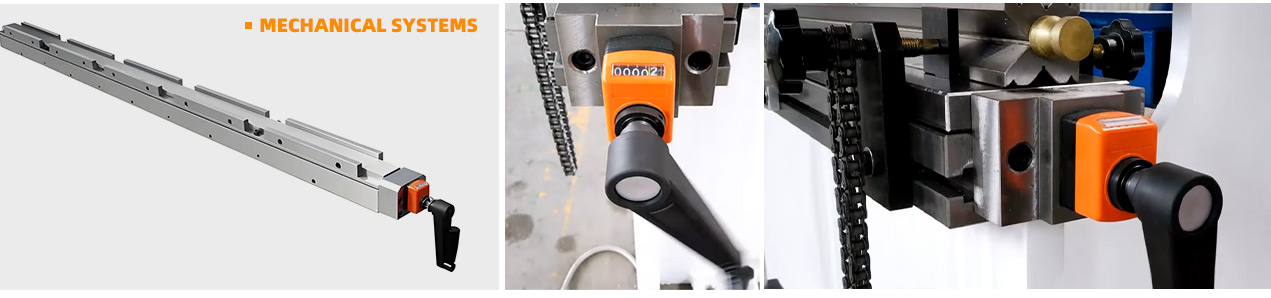

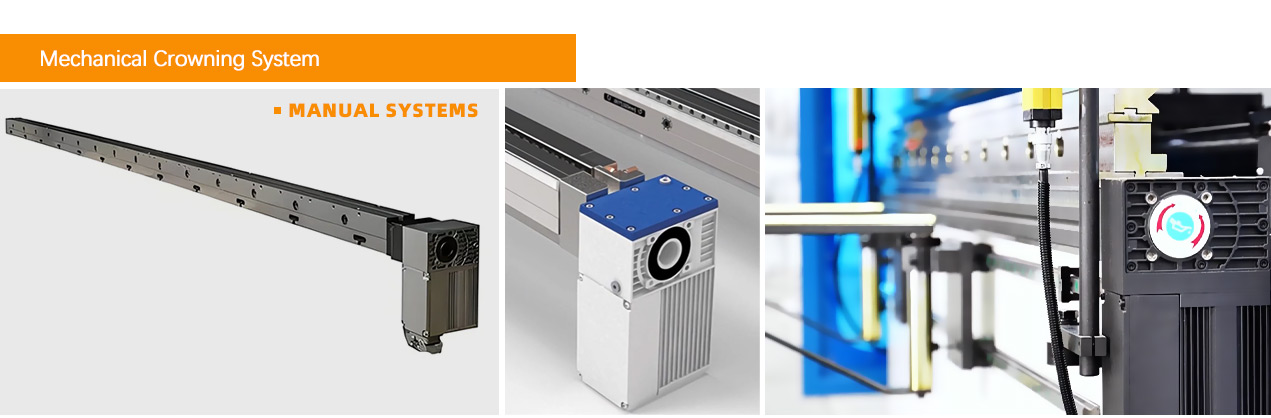

▶Coronación mecánica
Sistemas de coronación hidráulica Bendmax
En física, existen varios factores que afectan a la deflexión:
Tonelaje de la máquina: Las fuerzas mayores generan una desviación proporcionalmente mayor.
Longitud de la pieza: Las piezas más largas amplifican los efectos de deflexión a lo largo de la línea de curvatura.
Grosor del material: Los materiales más gruesos requieren mayor tonelaje, lo que aumenta la deflexión.
Rigidez de la prensa plegadora: El diseño de la máquina determina la resistencia a la deflexión.
50551
Abrazadera de prensa plegadora
Alto = 60 mm, Largo = 150 mm, Ancho = 17 mm
Solicitar presupuestos
50903
Abrazadera de prensa plegadora
Alto = 60 mm, Largo = 150 mm, Ancho = 17 mm
Solicitar presupuestos
50905
Abrazadera de prensa plegadora
Alto 60 mm, Largo 150 mm, Ancho 17 mm
Solicitar presupuestos
Soluciones Bendmax para la fabricación de precisión
Gama de productosAmplia gama de herramientas, cilindros, sistemas de sujeción y coronado, y accesorios para prensas plegadoras, diseñados para ofrecer precisión, durabilidad y compatibilidad con las principales marcas de maquinaria.
Personalizado segúnHerramientas y sistemas de plegado a medida, diseñados según sus planos, materiales y necesidades de plegado. Personalización flexible para cada requerimiento de producción.
Servicio posventa las 24 horasSoporte técnico profesional y servicio de respuesta rápida disponibles las 24 horas, los 7 días de la semana. Bendmax garantiza que su producción se desarrolle sin problemas con una asistencia posventa global confiable.
Cilindro de prensa plegadoraPotentes cilindros hidráulicos que garantizan un movimiento y una fuerza de la prensa plegadora suaves, estables y constantes.
Sistema de sujeciónSoluciones de sujeción de cambio rápido para configuraciones de herramientas de prensas plegadoras seguras, precisas y que ahorran tiempo.
Sistema de coronaciónSistemas de coronación de precisión que compensan la deflexión para garantizar ángulos de curvatura uniformes y una alta calidad.
Otros accesoriosAccesorios esenciales para prensas plegadoras que mejoran la eficiencia de la configuración, la alineación de las herramientas y el rendimiento general de la producción.
