Herramientas para prensas plegadoras

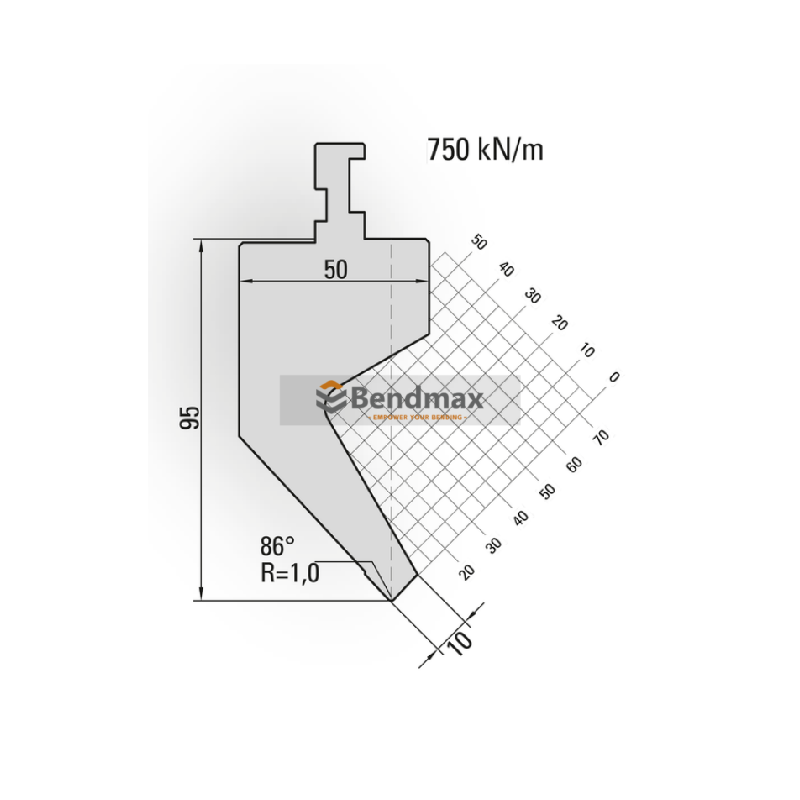

El Punzonadora de cuello de cisne Wila-System Tipo II 86°/R1.0/H95 N.° 14.040 presenta un Ángulo de trabajo de 86°, Radio de punta R1.0, y Altura compacta H95Su perfil en forma de cuello de cisne proporciona un espacio libre efectivo para el doblado de la caja y la brida de retorno, mientras que el diseño de altura reducida mejora la flexibilidad en configuraciones con poca luz natural o que requieren varias herramientas.

El Punzón para plegadora Wila-System de punta estrecha y afilada 28°/R3.0/H163 N.° 19.231 presenta un ángulo ultra agudo de 28°, Radio de punta R3.0, y Altura estándar H163. Es perfil delgado y estrecho Está diseñada para el doblado de canales profundos y espacios reducidos, lo que permite el conformado preciso de piezas estrechas en forma de U y perfiles complejos que requieren capacidad de ángulo pequeño y un funcionamiento sin interferencias.

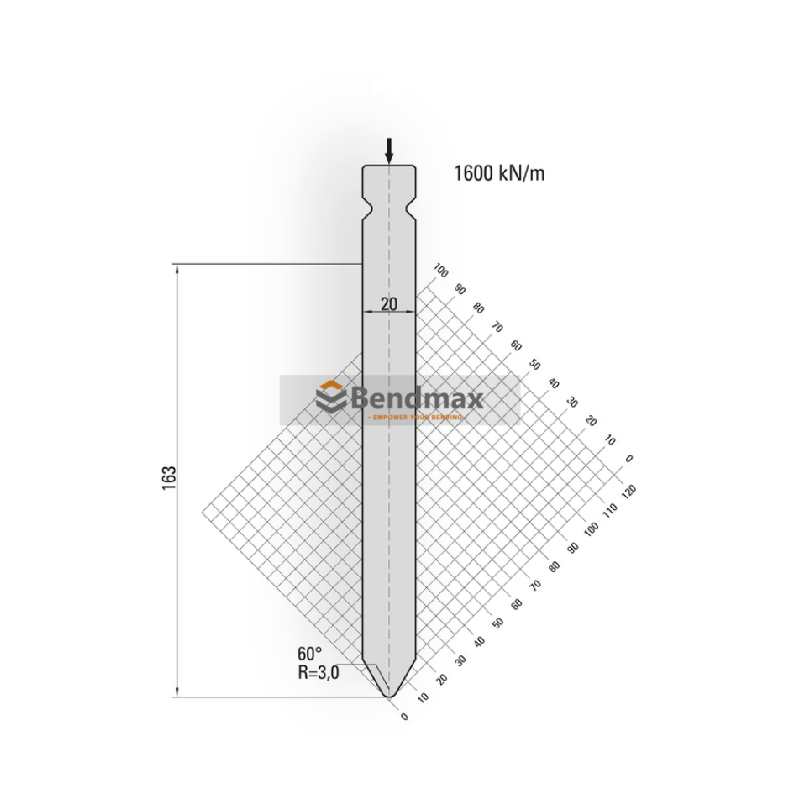

El Punzonadora plegadora de alta resistencia Wila-System 60°/R3.0/H163 N.° 19.024 presenta un ángulo agudo de 60°, Radio de punta R3.0, y Altura estándar H163, diseñado para operaciones de doblado de alta resistencia. Su diseño de perfil reforzado proporciona alta resistencia y rigidez, lo que lo hace adecuado para Formación de ángulos agudos y doblado de chapas gruesas que requieren un alto tonelaje y un rendimiento estable.

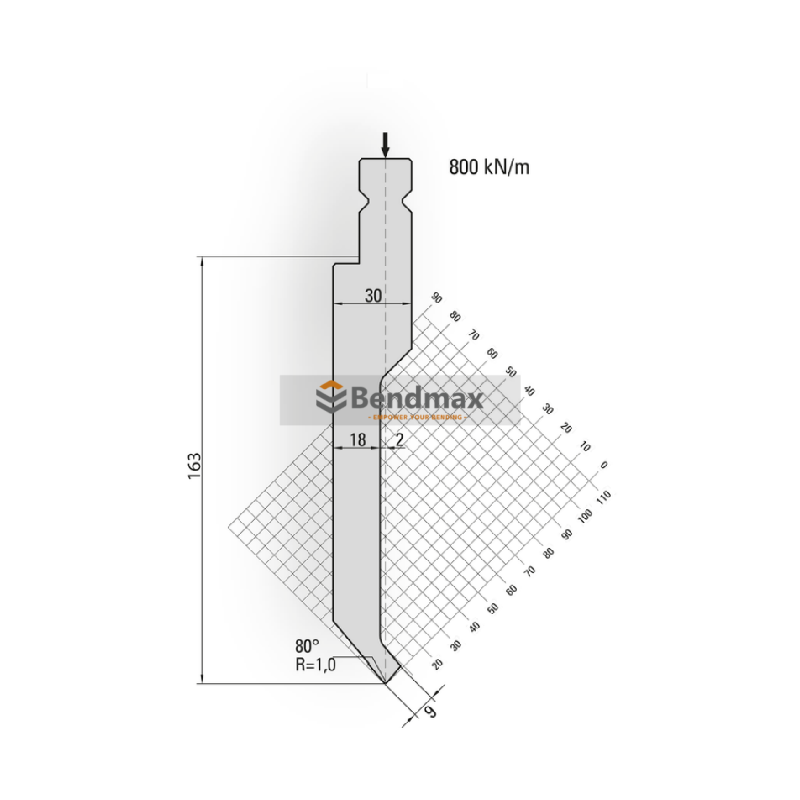

El Perforadora de marco Wila-System 80°/R1.0/H163 N.° 19.022 presenta un perfil estrecho estilo guillotina, Ángulo de trabajo de 80°, Radio de punta R1.0, y Altura estándar H163Su geometría delgada está diseñada para proporcionar un amplio espacio libre en áreas de doblado confinadas, lo que la hace ideal para el conformado de precisión de canales estrechos, marcos de ventanas y componentes de perfil que requieren un doblado sin interferencias.

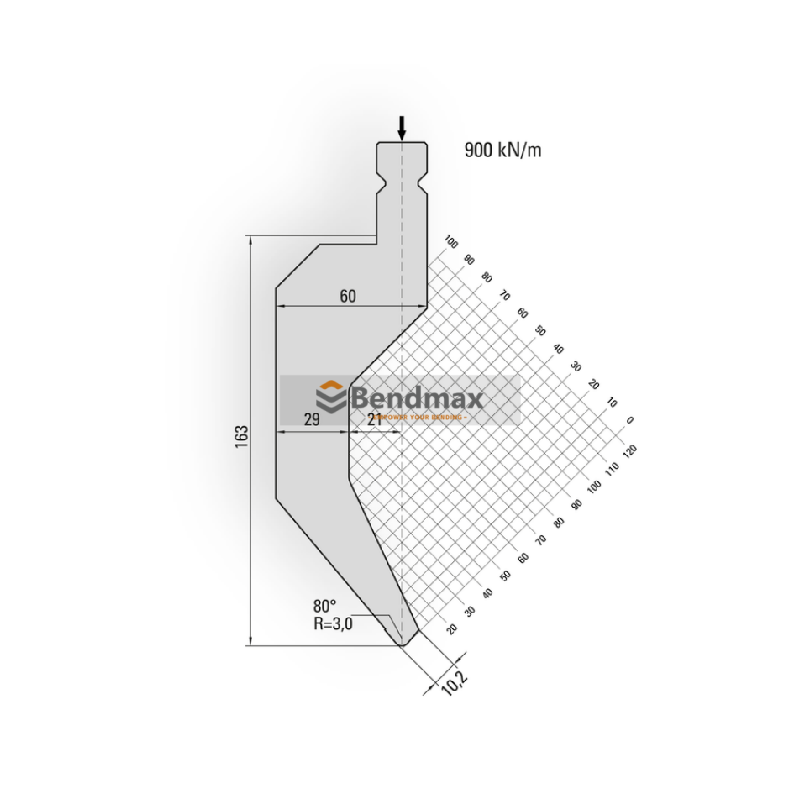

El Sistema Wila Tipo I 80°/R3.0/H163 N.° 19.225 Punzonadora de cuello de cisne presenta un Ángulo de trabajo de 80°, Radio de punta R3.0, y Altura H163Diseñado para un doblado de precisión con mayor holgura. El perfil de cuello de cisne permite bridas de retorno profundas y dobleces de caja complejos sin interferencias, lo que garantiza un rendimiento de conformado estable en aplicaciones de chapa metálica de espesor medio.

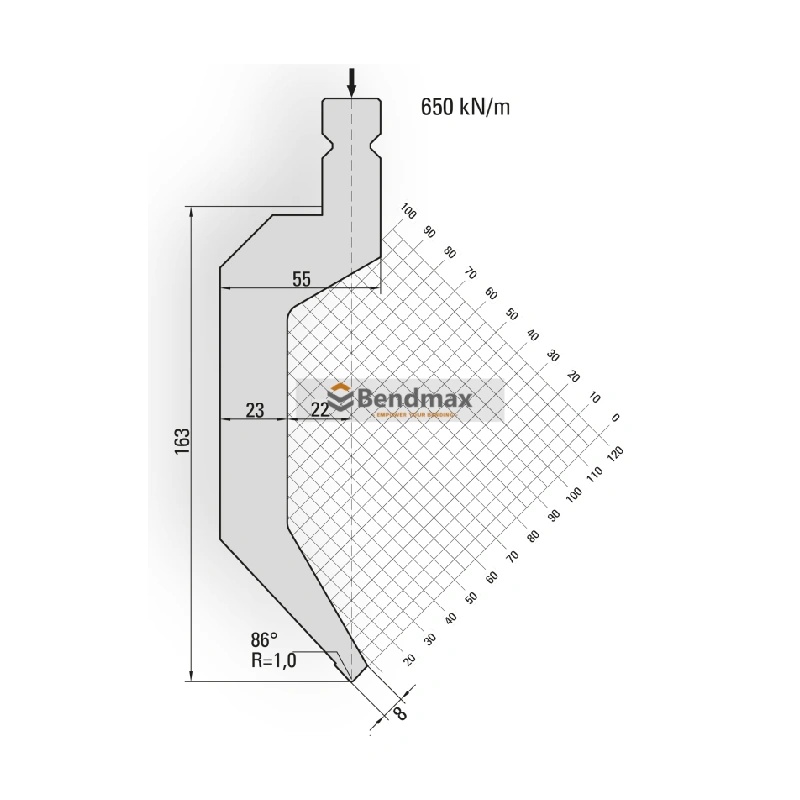

El Wila-System 86°/R1.0/H163 N.° 19.023 es un punzón de plegadora de alto rendimiento diseñado para doblado de precisión a 90° donde se requiere holgura de la pieza (evitación de interferencias). El ángulo de trabajo de 86° permite una compensación precisa del rebote elástico para lograr dobleces acabados de 90° reales, mientras que el radio de punta R1.0 admite un conformado limpio con un riesgo reducido de agrietamiento en materiales estándar. Su perfil optimizado proporciona holgura adicional, lo que lo hace ideal para doblar componentes en forma de caja o brida con obstáculos estructurales. Esta herramienta es la más adecuada para espesores de chapa que van desde De 0,8 mm a 3,0 mm Acero dulce, según la selección de la matriz y los requisitos de doblado. Fabricado con acero para herramientas endurecido de alta calidad, garantiza una excelente durabilidad, repetibilidad y compatibilidad con sistemas de sujeción tipo Wila.

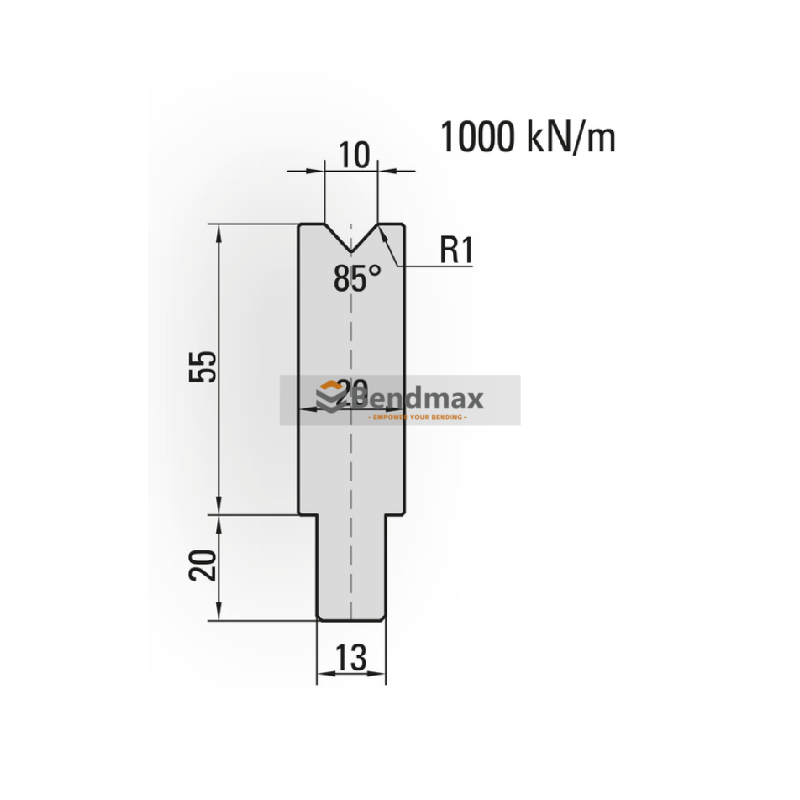

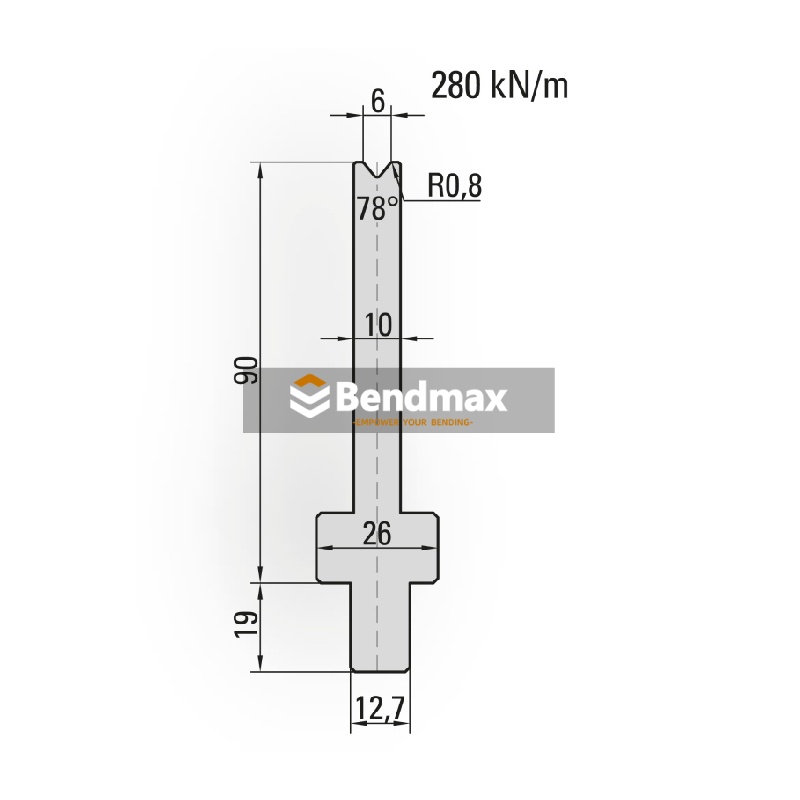

Este Chip de un solo núcleo en V estilo BystronicFabricada en acero para herramientas 42CrMo endurecido, esta matriz destaca en aplicaciones que requieren dobleces limpios y precisos en materiales de calibre delgado, como carcasas electrónicas, soportes para sensores y conjuntos compactos de acero inoxidable. Para una correcta selección de la matriz, la abertura en V debe coincidir con el espesor de la chapa y el radio objetivo para garantizar un conformado estable y evitar la sobrecarga de la prensa plegadora. Los operarios deben evitar un tonelaje excesivo y verificar siempre la alineación de las herramientas para mantener una precisión de doblado constante y prolongar la vida útil de la matriz.

El Herramienta de troquelado en V simple compatible con Bystronic Cuenta con una sola muesca en V y es ideal para prensas plegadoras CNC pequeñas y medianas con altos requisitos de precisión. Su estructura es sencilla, su instalación es fácil y, gracias a su única muesca, su cambio es relativamente rápido.Matrices intercambiables con el sistema Trumpf-WILA y 100% iguales a la configuración de espiga Trumpf-WILA.Para los tipos Bystronic EURO se utilizan herramientas estándar Promecam con una modificación adicional de la espiga.Los troqueles estándar de Promecam se pueden utilizar con el adaptador especial.Los ángulos comunes son 30°, 60°, 86°, etc., y puede procesar ángulos mayores o iguales a 90°.

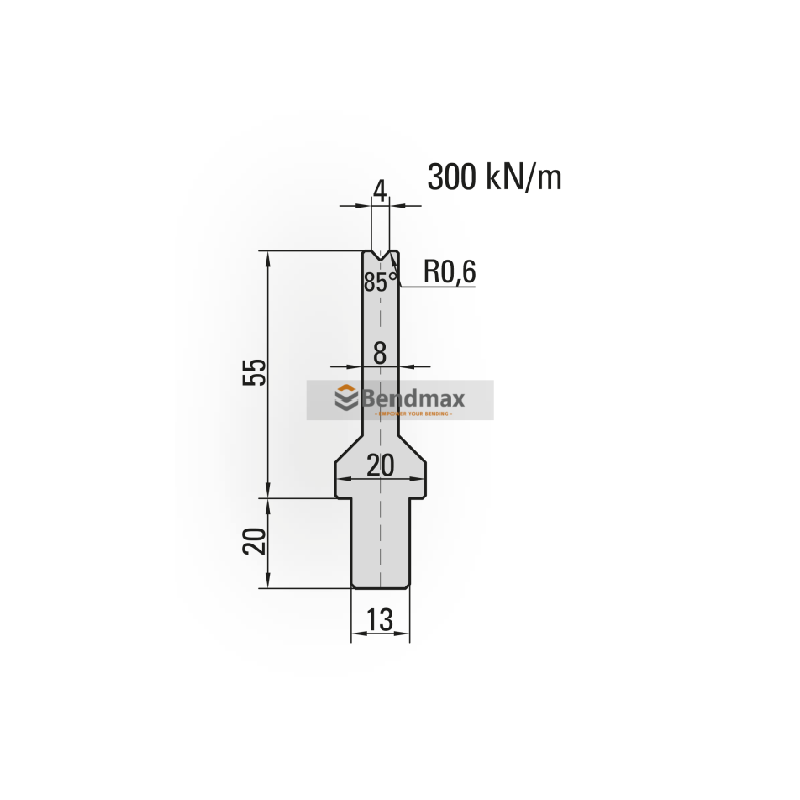

Diseñado para la fabricación de componentes visibles de alta gama, elTroquel de precisión V4es la solución definitiva para producir dobleces impecables y sin marcas en materiales sensibles. Se utiliza ampliamente en la fabricación de Carcasas para dispositivos médicos, electrodomésticos de acero inoxidable y molduras arquitectónicas donde la estética de la superficie es fundamental. Al minimizar las marcas de arrastre y garantizar una consistencia angular perfecta en láminas de calibre delgado, esta herramienta reduce significativamente la necesidad de pulido secundario, lo que agiliza la producción para talleres de chapa metálica de precisión.

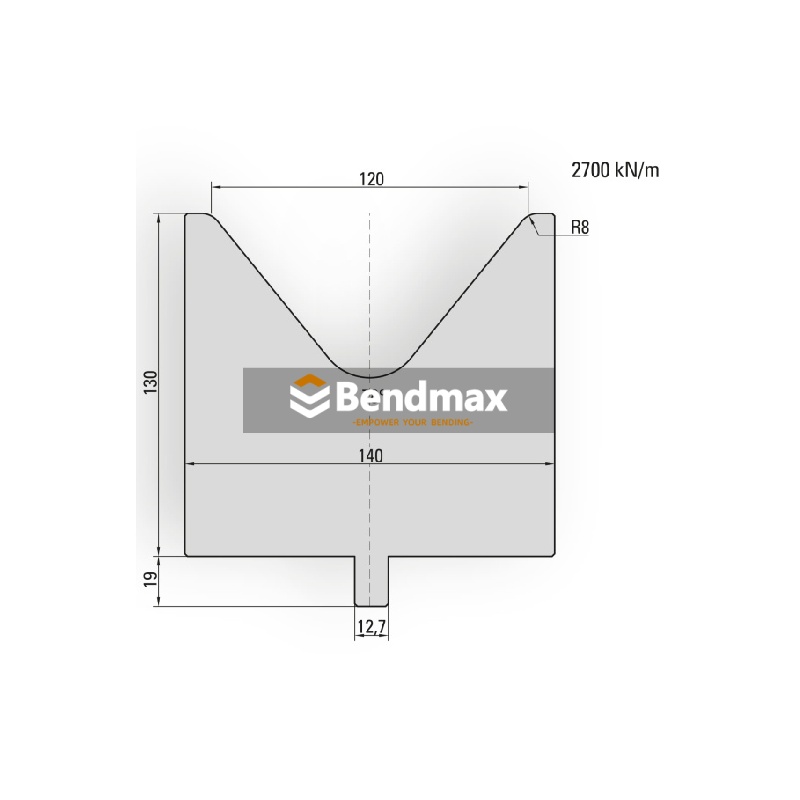

El LVD-sistema matriz V simple agudaFabricada con acero aleado 42CrMo endurecido, esta matriz es ideal para dar forma a ángulos agudos y radios reducidos en piezas de chapa metálica de precisión utilizadas en electrónica, componentes de electrodomésticos y ensamblajes mecánicos de alta precisión. Al seleccionar este tipo de matriz, ajuste la abertura en V al espesor de la chapa y al radio de curvatura para garantizar un conformado limpio sin sobrecargar la herramienta. Para un uso seguro, mantenga la matriz correctamente alineada, evite exceder su capacidad de carga e inspeccione periódicamente las superficies de trabajo para mantener una calidad de curvado uniforme. Disponemos de una gama completa de herramientas estándar para prensas plegadoras con capacidades de 120 a 30 000 kN. Incluye matrices en V simples, múltiples y ajustables, herramientas verticales desmontables y herramientas especiales para aplicaciones personalizadas.Bendmax fabrica herramientas de alta calidad, rectificadas con precisión y elaboradas con los mejores materiales para lograr la máxima resistencia y una larga vida útil.

Disponemos de una gama completa de herramientas estándar para prensas plegadoras con capacidades de 120 a 30 000 kN. Incluye matrices en V simples, múltiples y ajustables, herramientas verticales desmontables y herramientas especiales para aplicaciones personalizadas. Bendmax fabrica herramientas de alta calidad, rectificadas con precisión y elaboradas con los mejores materiales para lograr la máxima resistencia y una larga vida útil. El Matriz de freno V simple estilo LVD Fabricada en acero para herramientas 42CrMo endurecido, esta matriz en V está diseñada para formar ángulos agudos en piezas de chapa metálica de precisión utilizadas en carcasas eléctricas, componentes de ferretería y fabricación ligera. Al elegir este tipo de matriz en V, asegúrese de que la abertura en V corresponda al espesor del material y al radio interno deseado para obtener resultados precisos sin sobrecargar la matriz. Para un rendimiento óptimo, los operarios deben mantener limpias las superficies de la matriz, asegurar una correcta alineación y evitar exceder los límites de carga de la plegadora para prevenir el desgaste prematuro o la inconsistencia angular.

Lograr resultados impecables, Herramienta de plegadora con radio R1.6 optimizado, una matriz en V de 86° de alta calidad diseñada para el sistema de herramientas LVD. Con una abertura V16 y un radio de 1,6 mm, esta herramienta está optimizada para dar forma a materiales de calibre ligero a medio, ofreciendo dobleces nítidos y bien definidos en cada ciclo. Su perfil rectificado con precisión garantiza resultados uniformes y de alta tolerancia, lo que lo hace esencial para componentes complejos donde la exactitud es fundamental. Como pieza clave de la herramienta de plegado de precisión para sistemas LVD, este troquel garantiza un funcionamiento robusto y fiable, así como una integración perfecta con su maquinaria moderna para el conformado de chapa metálica.
